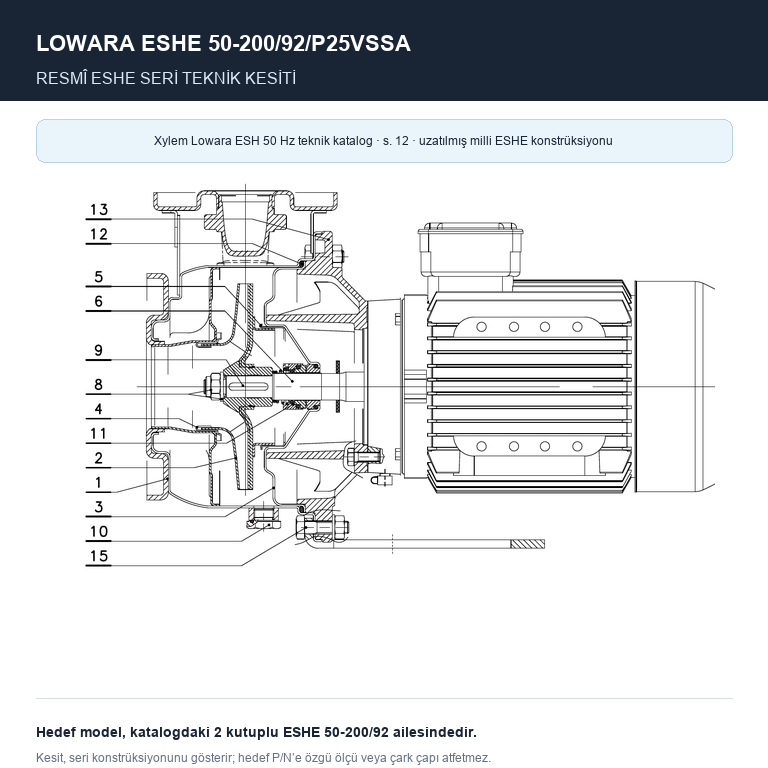

LOWARA ESHE 50-200/92/P25VSSA (P/N 101860470); 50 Hz’de çalışan, 9,2 kW IE3 motorlu, iki kutuplu, tek kademeli yatay uçtan emişli santrifüj pompadır. ESHE düzeninde çark, özel motor mil uzatmasına doğrudan kamalı bağlanır; pompa adaptör braketli yakın kaplinli uzatılmış mil yapısındadır.

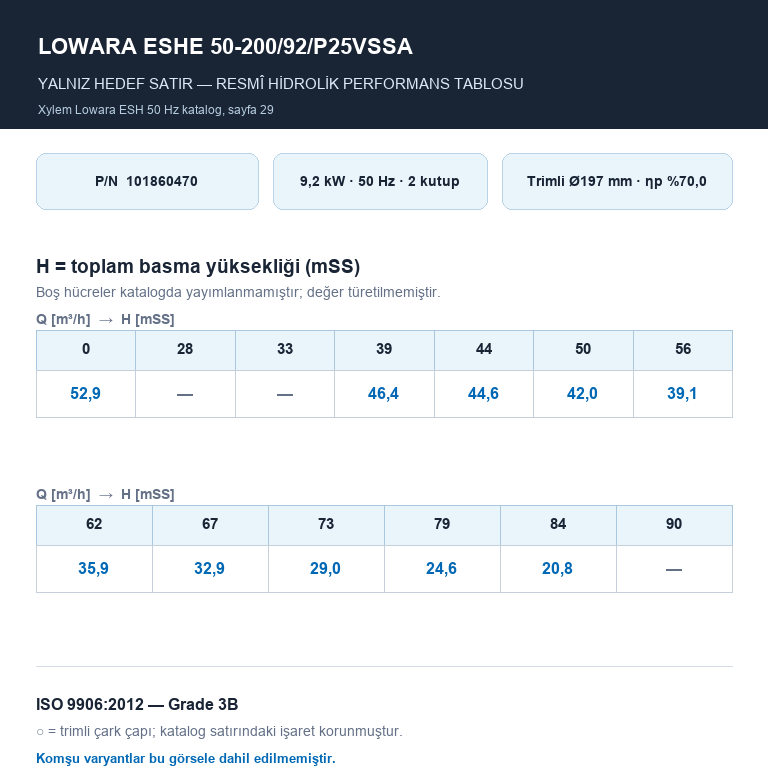

Hedef konfigürasyonda 197 mm kırpılmış çarkın hidrolik verimi ηp %70,0’dır. Resmî 50 Hz karakteristikte 0/39/44/50/56/62/67/73/79/84 m³/sa debide toplam basma yüksekliği sırasıyla 52,9/46,4/44,6/42,0/39,1/35,9/32,9/29,0/24,6/20,8 mSS’tir. Katalogda boş bırakılan 28, 33 ve 90 m³/sa hücreleri için değer türetilmemiştir.
Gövde ve 50 serisi çark imal AISI316L / 1.4404 paslanmaz çeliktir; hedef 50-200/92’de adaptör dökme demirdir. Standart mekanik salmastra/elastomer düzeni seramik/karbon/FKM’dir. DN65 emiş ve DN50 basma bağlantılı ürünün 5V elektrik kodu 3×380–415 V Δ / 660–690 V Y beslemeyi belirtir.
| Ürün kodu / P/N | ESHE 50-200/92/P25VSSA / 101860470 |
|---|---|
| Pompa tipi | Tek kademeli, yatay, uçtan emişli, uzatılmış milli; adaptör braketli yakın kaplin. |
| Motor | PLM132B14S2/392 E3, 9,2 kW, IE3, iki kutup, 50 Hz. |
| Besleme | 3×380–415 V Δ / 660–690 V Y. Anma akımı: 380/400/415 V Δ’da 17,5/17,2/17,3 A; 660/690 V Y’de 10,1/9,93 A. Nominal hız: 2920–2935 d/d. |
| Çark | Ø197 mm, kırpılmış; katalogdaki pompa hidrolik verimi ηp %70,0. |

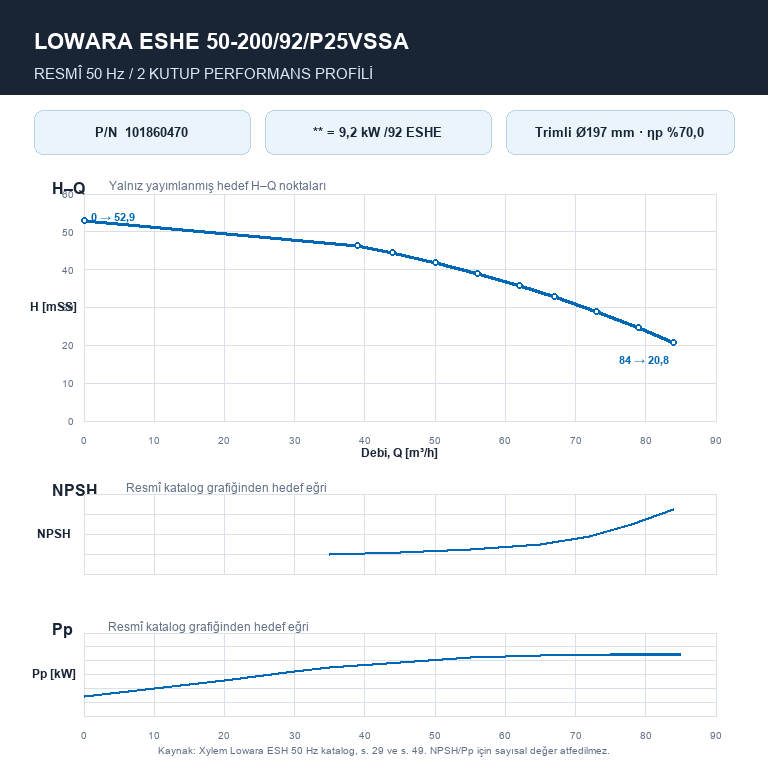

| Hidrolik performans | ISO 9906:2012 Grade 3B; 0/39/44/50/56/62/67/73/79/84 m³/sa için H: 52,9/46,4/44,6/42,0/39,1/35,9/32,9/29,0/24,6/20,8 mSS. |
| Bağlantılar | DN65 emiş, DN50 basma; eksenel flanşlı emiş ve radyal flanşlı basma. |
| Malzeme | Gövde ve 50 serisi çark X2CrNiMo17-12-2 / 1.4404 / AISI316L; adaptör dökme demir. |
| Mekanik salmastra / elastomer | Seramik/karbon/FKM (A kodu). |
| Katalog ölçü/ağırlık satırı | B 310 mm, Hmaks. 360 mm, L 605 mm, k 104 mm; 84 kg. |
| Kullanım alanları | |
| Isıtma, iklimlendirme ve havalandırma sistemlerinde uygun sıvı transferi | |
| Ticari binalarda basınçlandırma, sulama ve sera su transferi | |
| Proses ısıtma/soğutma, ısı geri kazanım, yıkama, temizlik ve su arıtma uygulamaları | |
| Akışkanın kimyasal uyumluluğu, sıcaklığı ve proje çalışma noktası uygulama bazında doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim ve varyant notu: Seçimi yalnız sistem eğrisi üzerinde yayımlanmış H–Q noktalarıyla yapın; emiş koşulları ve NPSH marjı ayrıca doğrulanmalıdır. AISI316L gövde/çark, dökme demir adaptör ve FKM’li seramik/karbon salmastranın akışkan, konsantrasyon ve sıcaklıkla uyumluluğu proje bazında kontrol edilmelidir. Seri kataloğu standart FKM sürümü için −10…+120 °C; 50 °C’de 12 bar ve 120 °C’de 10,9 bar azami çalışma basıncı verir; nihai limit model ve tesis koşullarıyla teyit edilmelidir. Aynı Ø197 mm hidrolik satırını paylaşan 50-200/110A, 11 kW ve farklı ESHE dışı konstrüksiyondur; bu kayda ait değildir. 50-200/110 ise Ø209 mm tam çarklı farklı varyanttır. P/N’ye özel müşteriye yönelik teknik föy bulunmadığı için doküman alanı bilinçli olarak boş bırakılmıştır.
