LOWARA ESHE 50-125/40/P25VSSA, 50 Hz tesisatlar için 4 kW IE3 motorlu, AISI316L ıslak parçalı, yakın kaplinli ve uzatılmış milli yatay uçtan emişli santrifüj pompadır. Bu exact konfigürasyon, Lowara/Xylem SPARK sisteminde 101860420 ürün numarasıyla yer alır.
ESHE, bağımsız yataklı şase üstü ESHF/ESHC tipi değil; motorla pompayı uzatılmış şaft üzerinden birleştiren yakın kaplinli (ESCC) yapıdadır. Kodun P25VSSA bölümü P/PLM motoru, 2 kutbu, 5V/50 Hz 3×380–415 V Δ / 3×660–690 V Y beslemeyi, S/S 1.4404-AISI316L gövde ve imal çark sınıfını; A ise seramik/karbon/FKM mekanik salmastra konfigürasyonunu ifade eder.

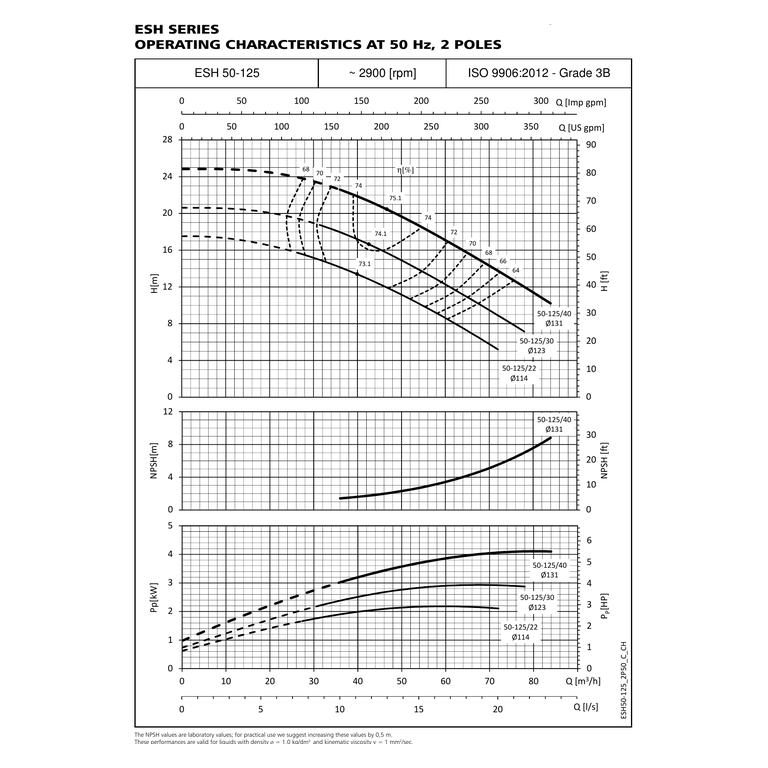

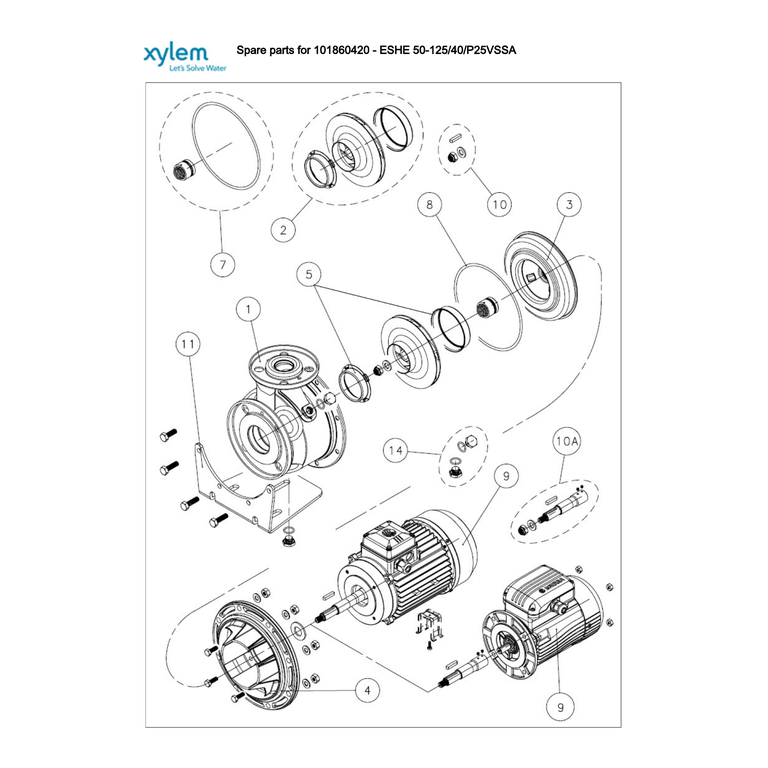

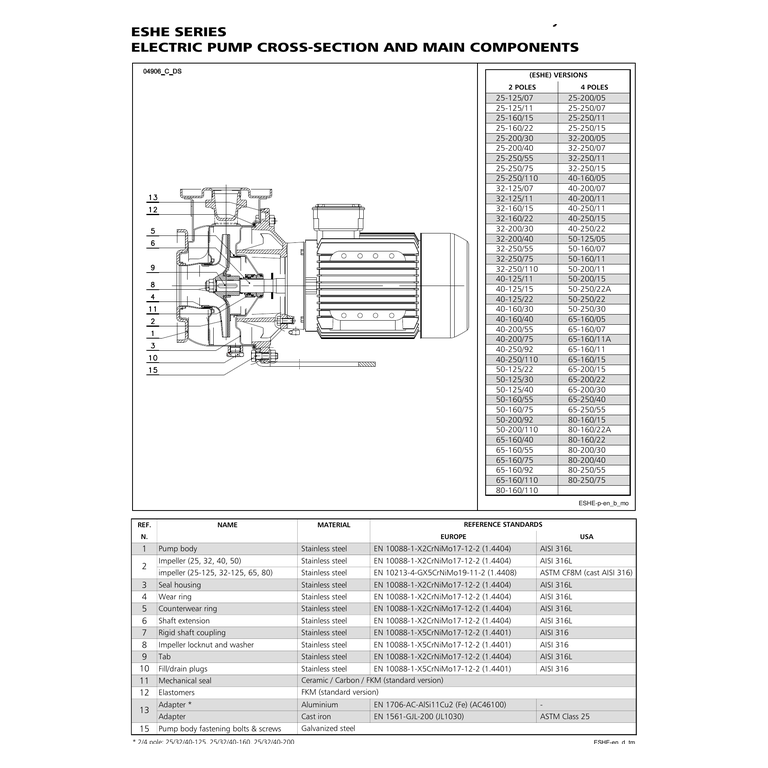

Görseller fiziksel ürün fotoğrafı değildir: ana görsel exact 101860420 numaralı resmî yedek parça çizimidir; diğerleri üreticinin 50-125/40 teknik kesiti ve performans eğrisidir. Nihai çalışma noktası; debi, basma yüksekliği, akışkan, sıcaklık, NPSH ve sistem basıncı ile resmî eğri üzerinden teyit edilmelidir.
| Model / ürün no | ESHE 50-125/40/P25VSSA / 101860420 |
|---|---|
| Yapı | Yakın kaplinli, uzatılmış milli, yatay uçtan emişli santrifüj pompa (ESHE / ESCC) |
| Motor | PLM112RB14S2/340 E3, IE3, 4 kW, 2 kutup |
| Elektrik | 3×380–415 V Δ / 3×660–690 V Y, 50 Hz; 400 V Δ'da 7,62 A |
| Devir | 2885–2910 d/dak sınıfı |
| Bağlantılar | DN65 emiş / DN50 basma; EN 1092-1 PN16 flanş referansı |
| Hidrolik | 50-125/40, Ø131 mm tam çark; azami hidrolik verim %75,1; ISO 9906:2012 Grade 3B eğrisi |
| Islak parçalar | Pompa gövdesi ve imal çark 1.4404 / AISI316L |
| Mekanik salmastra | Seramik / karbon / FKM (A konfigürasyonu) |
| Koruma | Motor IP55, pompa IPX5; F izolasyon sınıfı, kapalı dıştan soğutmalı motor |
| Ölçüler | L 519 mm, Hmaks. 292 mm, B 253 mm (50-125/40/P teknik satırı) |
| Performans | 50 Hz / yaklaşık 2900 d/dak resmî 50-125/40 Ø131 eğrisi ile seçilmelidir; sabit tesis çalışma noktası değildir. |
Kullanım alanları: Uygun akışkan uyumluluğu sağlandığında endüstriyel su transferi, proses sirkülasyonu, HVAC yardımcı devreleri, yıkama/servis suyu ve basınçlandırma uygulamaları.
Standart seri çalışma sınırları: FKM “A” konfigürasyonunda kaynak seri referansı akışkan sıcaklığını −10 ile +120 °C, izin verilen çalışma basıncını 50 °C'de 12 bar ve 120 °C'de 10,9 bar olarak verir. Akışkanın kimyasal uyumluluğu, emniyet payı, NPSH, sistem basıncı ve gerçek sıcaklık nihai seçimden önce doğrulanmalıdır.
Servis notu: Sipariş, bakım ve yedek parça işlemlerinde ekipman etiketindeki tam kod ile ürün numarası 101860420 birlikte kontrol edilmelidir. İndirilebilir İngilizce belge, bu exact ürün numarasına ait resmî yedek parça listesidir; genel katalog yerine doğrudan ürün kimliğini taşır.
