LOWARA ESHE 40-160/30/P25RSSA, 50 Hz tesisatlar için 3 kW IE3 motorlu, AISI316L ıslak parçalı, yakın kaplinli ve uzatılmış milli yatay uçtan emişli santrifüj pompadır. Bu exact konfigürasyon, Lowara/Xylem SPARK sisteminde 101860300 ürün numarasıyla yer alır.
ESHE, bağımsız yataklı şase üstü ESHF/ESHC tipi değil; motorla pompayı uzatılmış şaft üzerinden birleştiren yakın kaplinli (ESCC) yapıdadır. Kodun P25RSSA bölümü P/PLM motoru, 2 kutbu, 5R/50 Hz 3×220–240/380–415 V beslemeyi, S/S 1.4404-AISI316L gövde ve imal çark sınıfını; A ise seramik/karbon/FKM mekanik salmastra konfigürasyonunu ifade eder.

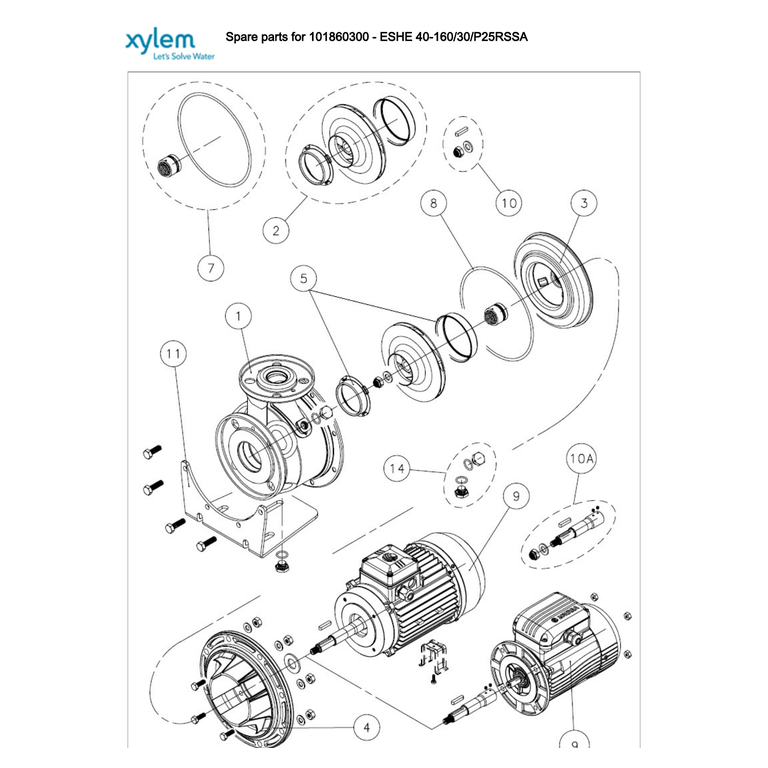

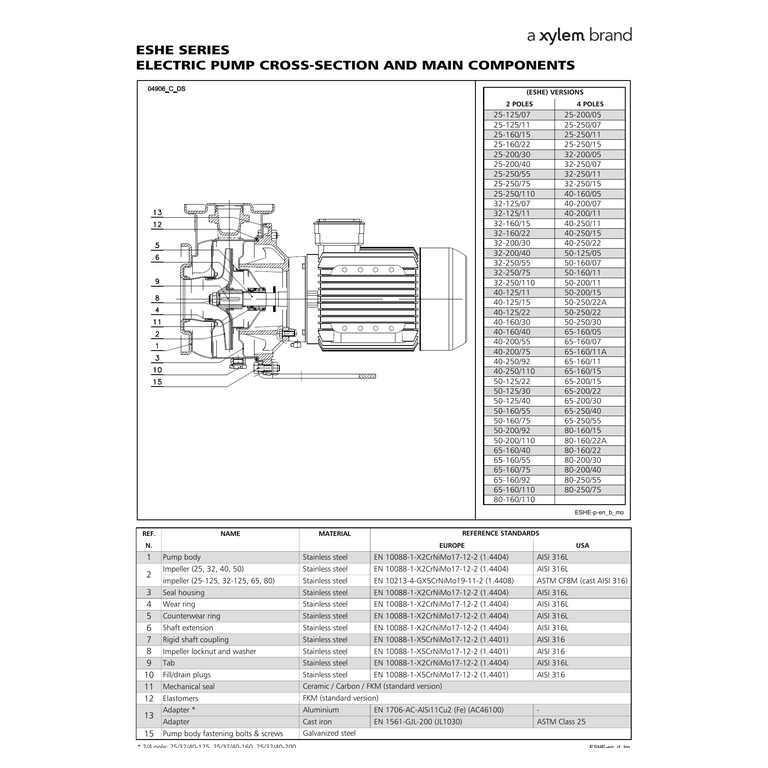

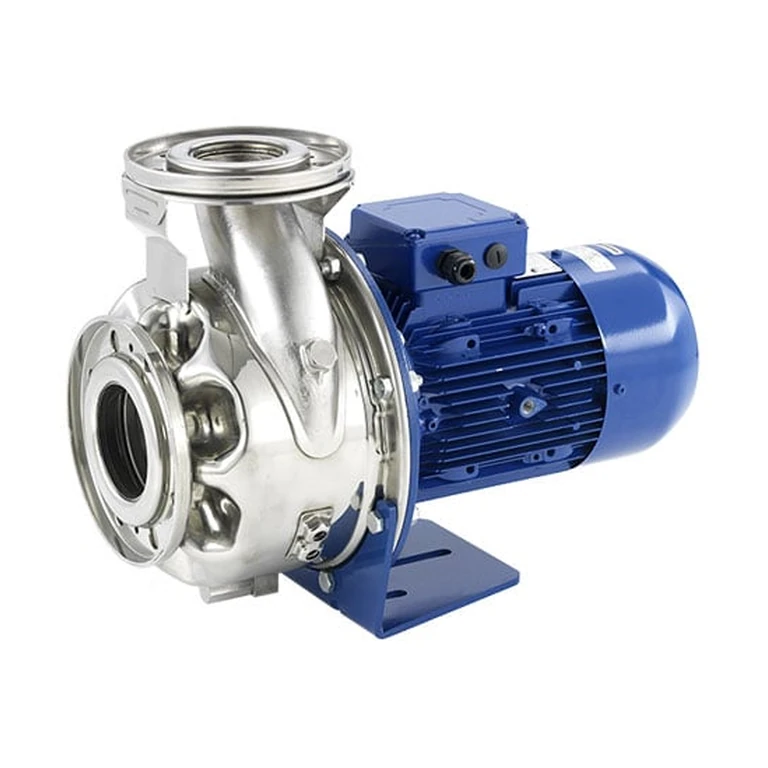

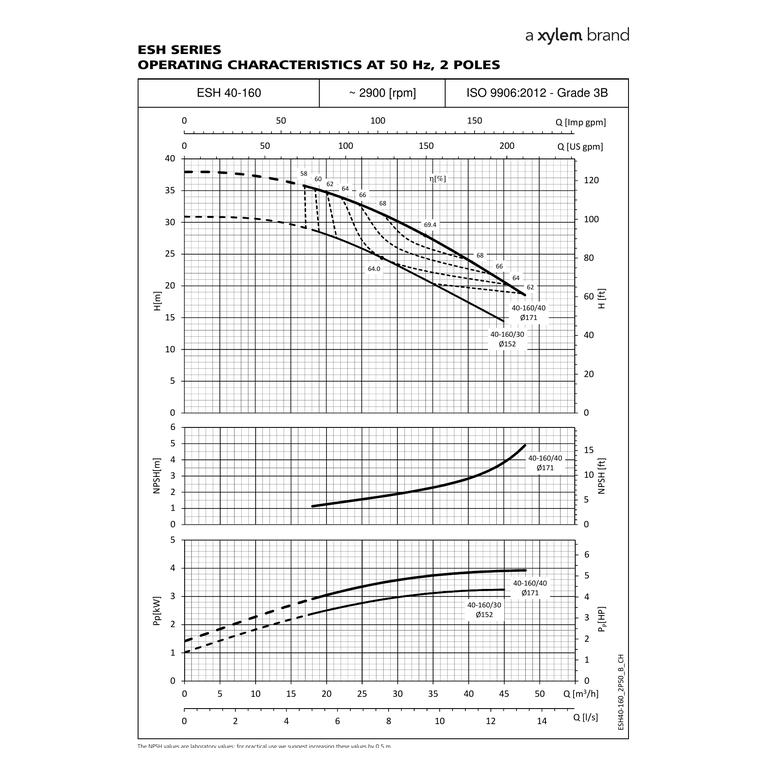

Ana görsel, üreticinin ESH serisi görünümüdür; tek başına 101860300 etiketini taşıyan fiziksel ürün fotoğrafı değildir. Exact ürün kimliğini taşıyan resmî patlatılmış çizim, teknik kesit ve 40-160/30 performans eğrisi görsel galerisinde ayrıca sunulur. Nihai çalışma noktası; debi, basma yüksekliği, akışkan, sıcaklık, NPSH ve sistem basıncı ile resmî eğri üzerinden teyit edilmelidir.
| Model / ürün no | ESHE 40-160/30/P25RSSA / 101860300 |
|---|---|
| Yapı | Yakın kaplinli, uzatılmış milli, yatay uçtan emişli santrifüj pompa (ESHE / ESCC) |
| Motor | PLM90B14S2/330 E3, IE3, 3 kW, 2 kutup |
| Elektrik | 3×220–240/380–415 V, 50 Hz; 400 V sınıfı uygulamalarla uyumlu |
| Devir | 2865–2895 d/dak motor sınıfı; resmî eğri yaklaşık 2900 d/dak |
| Bağlantılar | DN65 emiş / DN40 basma; flanşlı bağlantı |
| Hidrolik | 40-160/30, Ø152 mm çark; ISO 9906:2012 Grade 3B 50 Hz / 2 kutup eğrisi |
| Islak parçalar | Pompa gövdesi ve imal çark 1.4404 / AISI316L |
| Mekanik salmastra | Seramik / karbon / FKM (A konfigürasyonu) |
| Koruma | Motor IP55, pompa IPX5; F izolasyon sınıfı, kapalı dıştan soğutmalı motor |
| Ölçüler | L 478 mm, Hmaks. 292 mm, B 253 mm; 40-160/30/P ESHE teknik satırı |
| Performans | 50 Hz / yaklaşık 2900 d/dak resmî 40-160/30 Ø152 eğrisi ile seçilmelidir; sabit tesis çalışma noktası değildir. |
Kullanım alanları: Uygun akışkan uyumluluğu sağlandığında proses ısıtma/soğutma, ısı geri kazanım devreleri, HVAC yardımcı devreleri, basınçlandırma, sulama, sera su transferi, yıkama/temizlik ve su arıtma uygulamaları.
Standart seri çalışma sınırları: FKM “A” konfigürasyonunda kaynak seri referansı akışkan sıcaklığını −10 ile +120 °C, izin verilen çalışma basıncını 50 °C'de 12 bar ve 120 °C'de 10,9 bar olarak verir. Akışkanın kimyasal uyumluluğu, emniyet payı, NPSH, sistem basıncı ve gerçek sıcaklık nihai seçimden önce doğrulanmalıdır.
Servis notu: Sipariş, bakım ve yedek parça işlemlerinde ekipman etiketindeki tam kod ile ürün numarası 101860300 birlikte kontrol edilmelidir. İndirilebilir İngilizce belge, bu exact ürün numarasına ait resmî yedek parça listesidir; genel katalog yerine doğrudan ürün kimliğini taşır.
