LOWARA ESHE 32-200/30/P25RSSA, 50 Hz uygulamaları için 3 kW motorlu uzatılmış milli yatay santrifüj pompadır. Resmî Lowara SPARK kaydındaki exact ürün numarası 101860190’dır. ESHE’deki E, uzatılmış mil/close-coupled konstrüksiyonu ifade eder; bu ürün şase üstü ESHF ya da klasik monoblok yapı değildir. Kodda 32 DN32 basma ağzını, 200 nominal hidrolik boyutu ve /30 3 kW motor gücünü belirtir; 200 gerçek çark çapı değildir.
Motor ve bağlantılar: P/N 101860190 ile eşleşen SPARK motor kaydı PLM90B14S2/330 E3’tür; 3 kW, iki kutup ve IE3 sınıfındadır. 5R gerilim kodu 50 Hz’de 3×220–240 V Δ / 3×380–415 V Y anlamına gelir. Motor akımı 230 V Δ için 11,0 A, 400 V Y için 6,33 A; nominal hız 2865–2895 d/d’dir. Pompa DN50 emiş ve DN32 basma bağlantılıdır.
Hidrolik performans: Resmî 50 Hz iki kutup çizelgesindeki yalnız 32-200/30 satırında trimli çark çapı Ø178 mm ve pompa hidrolik verimi ηp %56,8 verilir. H-Q noktaları 0/9/11/13/15/17/19/22/24 m³/sa debide sırasıyla 39,4/36,7/35,7/34,5/33,2/31,7/30,0/27,2/25,1 mSS’tir. Kaynak çizelgesinde 7 m³/sa ile 26 m³/sa ve üzerindeki hücreler boş olduğundan değer türetilmemiştir. Komşu varyantların eğrileri bu ürüne aktarılmaz. Performans satırı ISO 9906:2012 Grade 3B kapsamındadır; kaynakta sayısal NPSH satırı bulunmadığından görselden türetilmiş kesin NPSH değeri verilmez.
Malzeme ve çalışma sınırları: Kodun iki S’si 1.4404/AISI316L imal gövde ve çarka karşılık gelir. Bu küçük ESHE konstrüksiyonunda adaptör alüminyum, bağlantı civata ve vidaları galvanizli çeliktir; tüm ünitenin AISI316L olduğu iddia edilmez. Standart A versiyonunun mekanik salmastrası seramik/karbon/FKM’dir. Standart FKM elastomerli versiyonda pompalanan sıvı sıcaklığı -10…+120 °C, azami çalışma basıncı 50 °C’de 12 bar ve 120 °C’de 10,9 bardır. Farklı resmî pazarlardaki paket ağırlığı uyuşmadığından bu kayıtta tek bir kesin ağırlık değeri yayımlanmamıştır.

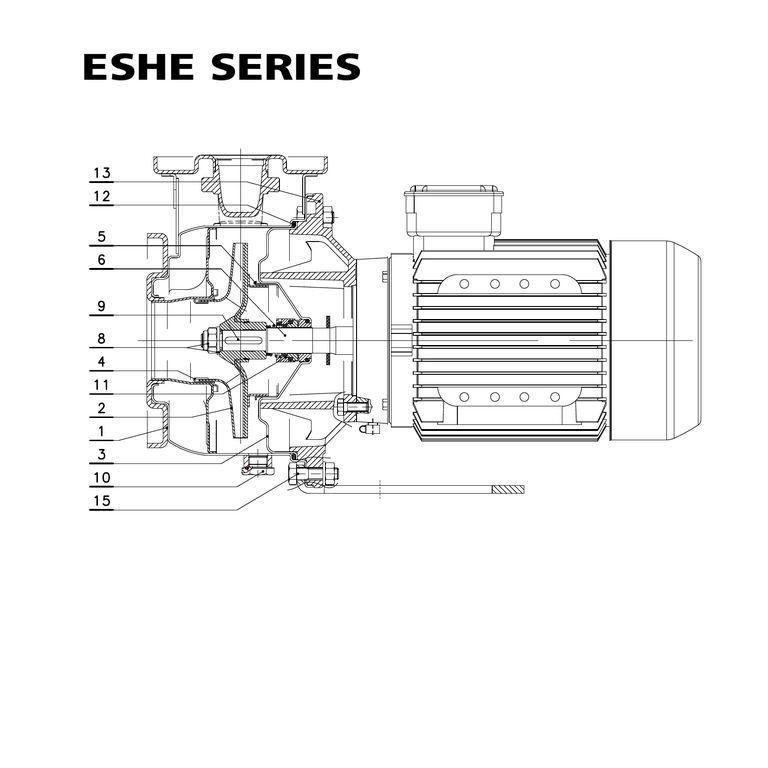

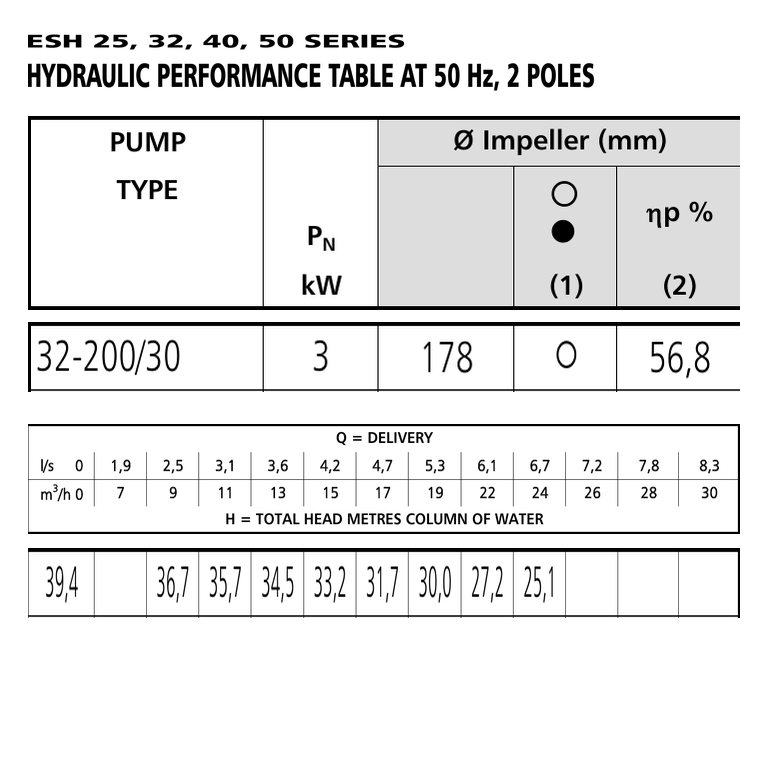

Görsel notu: İlk görsel Lowara’nın ESHE teknik kesitinden hazırlanmış uzatılmış-mil düzenini gösterir ve P/N’e özel fotoğraf değildir. İkinci ve üçüncü görseller yalnız 32-200/30 / Ø178 mm hedef satırının resmî H-Q değerlerini içerir; komşu varyant verileri taşınmamıştır.
| Model / tip | LOWARA ESHE 32-200/30/P25RSSA; uzatılmış milli yatay santrifüj pompa |
|---|---|
| Resmî ürün numarası | 101860190 |
| Yapı | ESHE; uzatılmış mil/close-coupled konstrüksiyon |
| Nominal güç / kutup / verim sınıfı | 3 kW / 2 kutup / IE3 |
| Exact motor | PLM90B14S2/330 E3 |
| Besleme kodu 5R | 50 Hz, 3×220–240 V Δ / 3×380–415 V Y |
| Motor akımı | 230 V Δ 11,0 A; 400 V Y 6,33 A |
| Nominal motor hızı | 2865–2895 d/d |
| Emiş / basma | DN50 / DN32 |
| Çark | trimli Ø178 mm; 200 kodu gerçek çark çapı değildir |
| Pompa hidrolik verimi | ηp %56,8 |
| H-Q | 0/9/11/13/15/17/19/22/24 m³/sa → 39,4/36,7/35,7/34,5/33,2/31,7/30,0/27,2/25,1 mSS |
| Kaynakta boş bırakılan noktalar | 7 m³/sa ile 26 m³/sa ve üzeri için değer yayımlanmaz |
| Performans standardı | ISO 9906:2012 Grade 3B |
| Gövde / çark | 1.4404 AISI316L imal gövde ve çark |
| Adaptör / bağlantı elemanları | alüminyum / galvanizli çelik |
| Standart mekanik salmastra / elastomer | seramik / karbon / FKM |
| Sıvı sıcaklığı | standart FKM versiyonda -10…+120 °C |
| Azami çalışma basıncı | 50 °C’de 12 bar; 120 °C’de 10,9 bar |
| Seçim notu | |
| Sayısal NPSH değeri yayımlanmadı; üretici eğrisi laboratuvar referansıdır. | |
| Akışkanın kimyasal uyumu, sıcaklığı, çalışma basıncı, NPSH ve motor etiketi sipariş öncesinde doğrulanmalıdır. | |
| Farklı pazar/paket kaynaklarındaki ağırlık farkı çözülmediği için kesin ağırlık belirtilmez. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Kaynak ve kapsam notu: Kimlik ve motor için Lowara SPARK’taki exact 101860190 kaydı, hidrolik, malzeme ve çalışma sınırları için Xylem Lowara e-SH 50 Hz teknik kataloğu kullanılmıştır. SPARK çıktısı servis/yedek parça listesi, e-SH PDF’si ise seri kataloğudur; P/N’e özel müşteri teknik föyü olmadıkları için ürün dokümanı eklenmemiştir. Nihai seçim yetkin personel tarafından çalışma noktası, NPSH, sıvı uyumu, sıcaklık, basınç, montaj ve motor etiketiyle yapılmalıdır.
