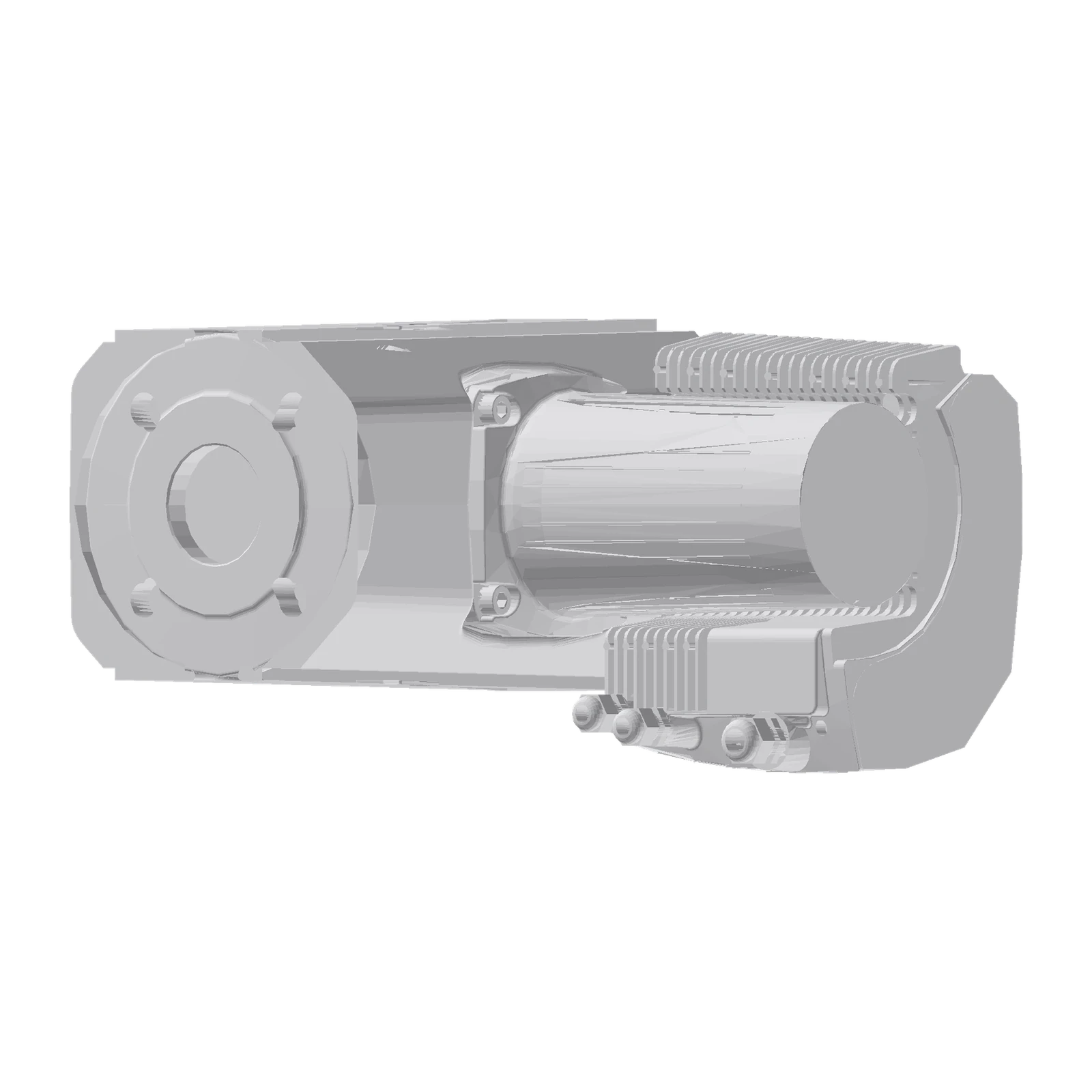

LOWARA ecocirc XLplus 65-120 F, ticari ısıtma ve soğutma tesisatlarındaki sıvı dolaşımı için tasarlanmış, yüksek verimli ıslak rotorlu ve DN65 flanş bağlantılı elektronik sirkülasyon pompasıdır. Üreticinin resmî CAD Center kaydı doğrudan ecocirc XLplus 65-120 F PN 6/10 modeline aittir; teklifteki 340 mm eksen aralığı ve DN65-DN65 bağlantı bilgisiyle eşleşir.
Resmî teknik katalogdaki teknik sayfa ecocirc XL-XLplus 65-120 F (N) ortak gösterimini kullanır. Doğrulanmış veriler; 1 x 230 V ±%10 besleme, 52-927 W emilen güç aralığı, IP44 koruma, 10 bar azami çalışma basıncı ve -10 °C ila +110 °C sıvı sıcaklığı aralığını kapsar.
Elektronik kontrol; oransal basınç, sabit basınç, sabit hız ve gece modu işletimini destekler. Resmî katalog XLplus serisinde entegre Modbus/BacNet iletişim yeteneklerini de tanımlar; nihai siparişte kullanılacak iletişim/protokol konfigürasyonu proje gereksinimine göre teyit edilmelidir.
| Teklif modeli | LOWARA ecocirc XLplus 65-120 F |
|---|---|
| Resmî CAD modeli | ecocirc XLplus 65-120 F PN 6/10 |
| Resmî teknik sayfa gösterimi | ecocirc XL-XLplus 65-120 F (N) (sayfa 50) |
| Pompa tipi | Tek başlıklı, yüksek verimli, ıslak rotorlu elektronik sirkülasyon pompası |
| Bağlantı tipi | DN 65 flanşlı; resmî CAD kaydı PN 6/10 |
| Kontrol modları | Oransal basınç, sabit basınç, sabit hız ve gece modu |
| XLplus iletişim yetenekleri | Resmî katalogda Modbus ve BacNet; nihai protokol seçimi sipariş/proje konfigürasyonuna göre teyit edilmelidir |
| Uygulama sınıfı | Ticari ısıtma ve soğutma sirkülasyonu |
| Eksen aralığı | 340 mm |
| Besleme | 1 x 230 V ±%10 |
| Frekans | 50/60 Hz |
| Emilen güç (min./maks.) | 52 / 927 W |
| Giriş akımı (min./maks.) | 0,4 / 4,1 A |
| Koruma sınıfı | IP44 |
| İzolasyon sınıfı | 155 °C (F) |
| Azami çalışma basıncı | 1,0 MPa (10 bar) |
| Pompalanan sıvı sıcaklığı | -10 °C ila +110 °C |
| Özgül enerji verimlilik indeksi (EEI) | ≤ 0,23 |
| Ses basınç seviyesi | ≤ 52 dB(A) |
| Net ağırlık | 17,9 kg |
| Brüt ağırlık | 23,2 kg |
| Boyutlar | L 340 mm; G DN 65; B1 381 mm; B2 297 mm; B3 84 mm; B4 147 mm; B5 60 mm; C3 148 mm; C4 241 mm; C5 93 mm; H1 340 mm; H2 104 mm; H3 106 mm; H4 104 mm; D1 185 mm; D2 65 mm; D3 130/145 mm; D4 4 x 14/19 mm; D5 118 mm |
| Hidrolik seçim | Resmî katalogdaki oransal ve sabit basınç eğrilerine göre yapılmalıdır. |
Resmî Lowara teknik kataloğuna göre ecocirc XL ve XLplus sirkülasyon pompaları; ticari sıcak su ısıtma sistemleri, klima ve soğutma sistemleri ile kullanım sıcak suyu sistemlerinde sıvı dolaşımı için tasarlanmıştır.
Seri ayrıca güneş enerjisi ve jeotermal sistemlerde kullanılabilir. Nihai ürün seçiminde resmî 65-120 F (N) performans eğrisi, sistem debi/basma yüksekliği, 10 bar azami çalışma basıncı, -10 °C ila +110 °C sıvı sıcaklık aralığı, DN65 bağlantı ve 340 mm eksen aralığı birlikte değerlendirilmelidir.
