LOWARA ecocirc XL 80-120 F, ticari ısıtma ve soğutma tesisatlarındaki sıvı dolaşımı için tasarlanmış, yüksek verimli ve elektronik kontrollü ıslak rotorlu flanşlı sirkülasyon pompasıdır. Resmî Lowara CAD Center kaydı doğrudan ecocirc XL 80-120 F PN 6 modeline aittir; resmî teknik katalog ise tek başlıklı 80-120 F modeli için 360 mm eksen aralığı, DN 80 flanş bağlantısı, terminal elektrik bağlantısı ve entegre iletişim protokolü olmadığını gösterir.
Resmî 80-120 F teknik sayfası; 1 x 230 V ±%10 besleme, 50/60 Hz frekans, 55-1510 W emilen güç, IP44 koruma ve -10 °C ila +110 °C sıvı sıcaklığı aralığını doğrular. Oransal basınç, sabit basınç, sabit hız ve gece modu seçenekleri, serinin resmî elektronik kontrol işlevleri içindedir.

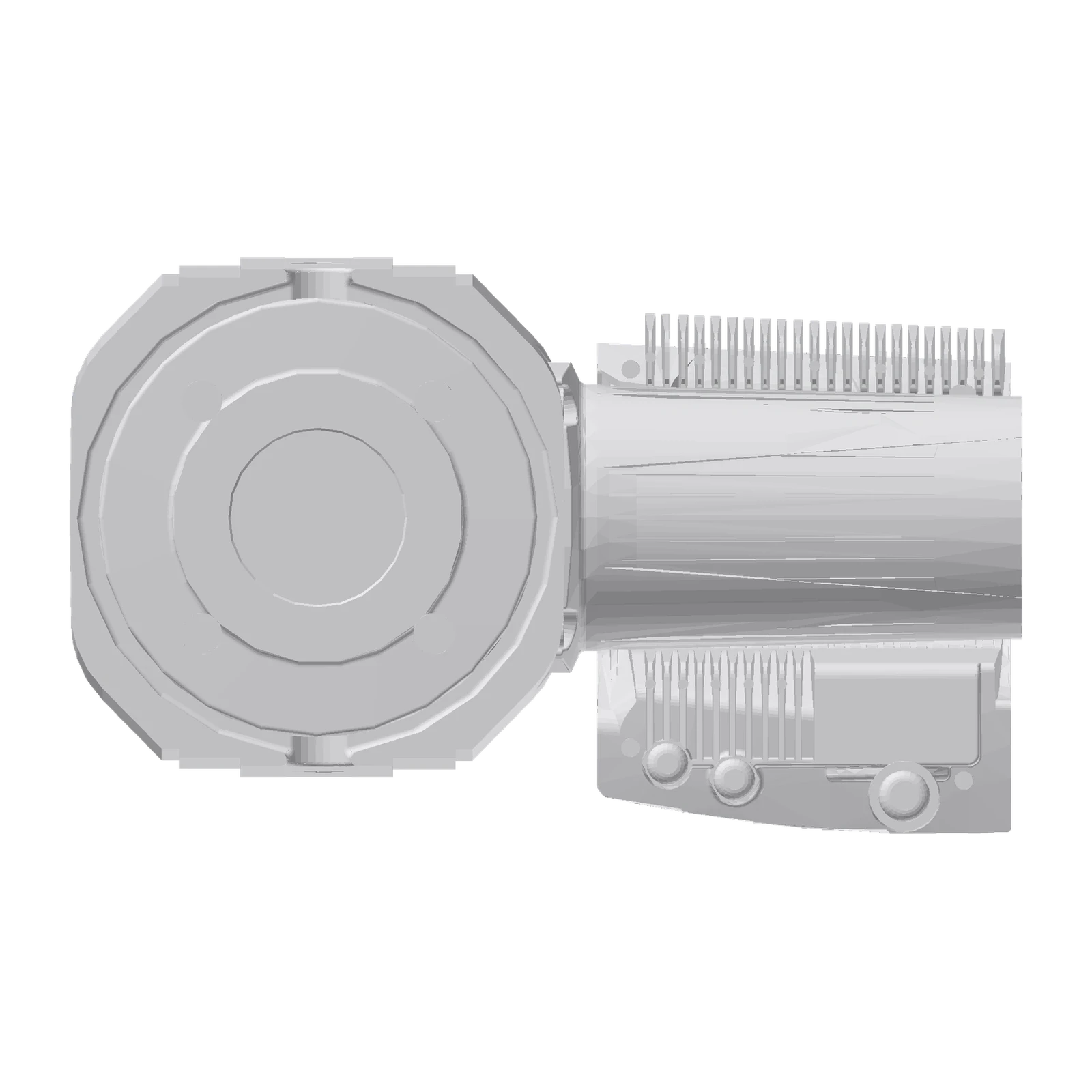

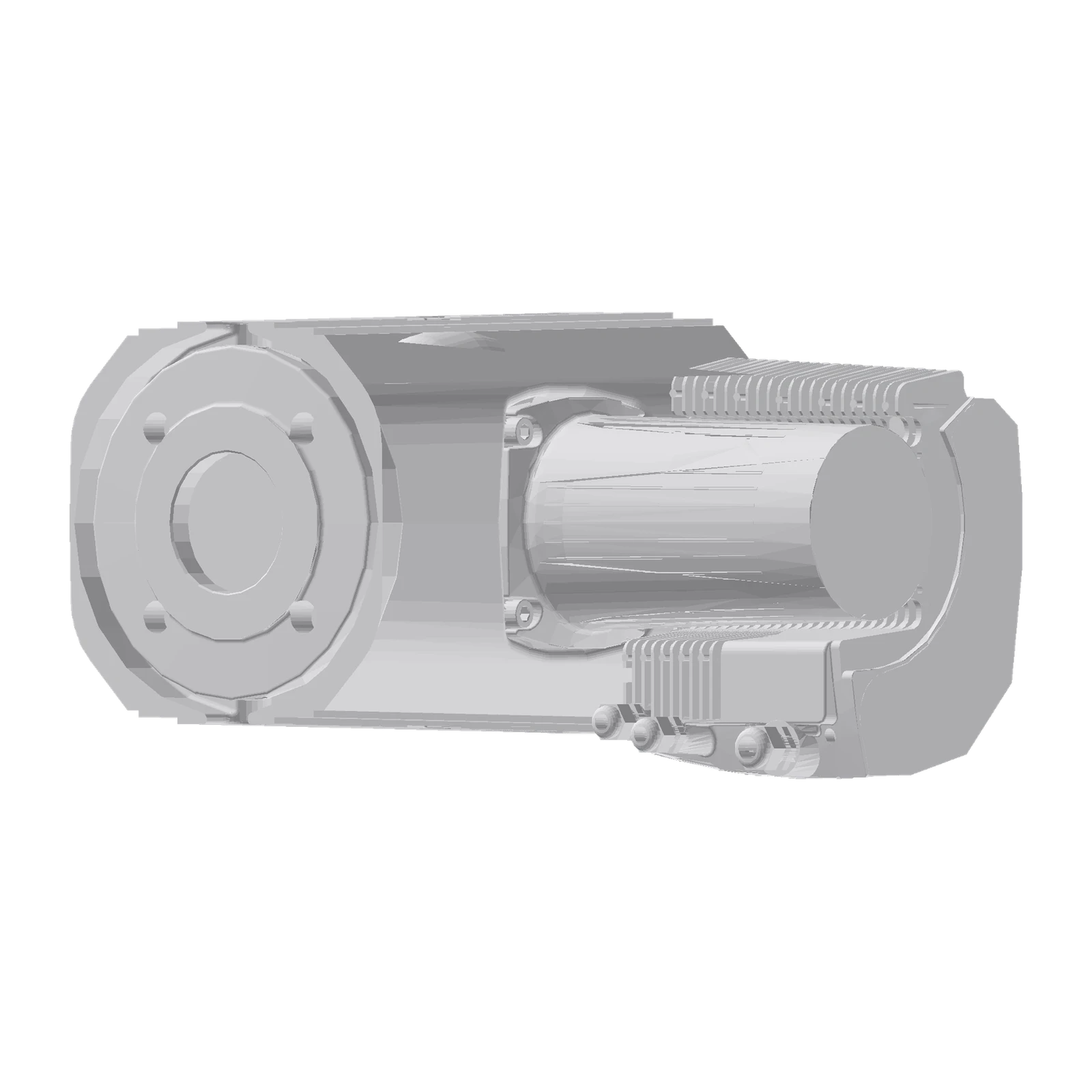

Üretici aynı model için PN 6 ve PN 10 flanş seçeneklerini ayrı boyutlarla listeler. Teklif satırında sipariş kodu veya PN değeri bulunmadığından, görseller doğrudan PN 6 CAD kaynağından üretilmiştir; nihai projede PN 6/PN 10 seçimi ve flanş delik düzeni üreticinin teknik tablosuna göre teyit edilmelidir.
| Teklif modeli | LOWARA ecocirc XL 80-120 F |
|---|---|
| Resmî CAD model kanıtı | ecocirc XL 80-120 F PN 6 |
| Resmî teknik sayfa gösterimi | ecocirc XL-XLplus 80-120 F (sayfa 53) |
| Pompa tipi | Tek başlıklı, yüksek verimli, ıslak rotorlu elektronik sirkülasyon pompası |
| Bağlantı tipi | DN 80 flanşlı (F) |
| Eksen aralığı | 360 mm |
| Elektrik bağlantısı | Terminal |
| Entegre iletişim | Yok (standart ecocirc XL 80-120 F ürün aralığı) |
| Kontrol modları | Oransal basınç, sabit basınç, sabit hız ve gece modu |
| Uygulama sınıfı | Ticari ısıtma ve soğutma sirkülasyonu |
| Besleme | 1 x 230 V ±%10 |
| Frekans | 50/60 Hz |
| Emilen güç (min./maks.) | 55 / 1510 W |
| Giriş akımı (min./maks.) | 0,4 / 6,6 A |
| Koruma sınıfı | IP44 |
| İzolasyon sınıfı | 155 °C (F) |
| Azami çalışma basıncı | PN6 için 0,6 MPa (6 bar) veya PN10 için 1,0 MPa (10 bar) |
| Pompalanan sıvı sıcaklığı | -10 °C ila +110 °C |
| Özgül enerji verimlilik indeksi (EEI) | ≤ 0,23 |
| Ses basınç seviyesi | ≤ 55 dB(A) |
| Net ağırlık | 22,2 kg |
| Brüt ağırlık | 27,6 kg |
| Boyutlar | ortak: L 360 mm; G DN80; B1 396 mm; B2 306 mm; B3 90 mm; B4 147 mm; B5 60 mm; C3 148 mm; C4 241 mm; C5 93 mm; H1 360 mm; H2 110 mm; H3 110 mm; H4 110 mm; D1 200 mm; D2 80 mm; D5 132 mm |
| PN6 flanş boyutları | D3 150 mm; D4 4 x 19 mm |
| PN10 flanş boyutları | D3 160 mm; D4 8 x 19 mm |
| Hidrolik seçim | Resmî katalogdaki oransal ve sabit basınç performans eğrilerine göre yapılmalıdır. |
Resmî Lowara teknik kataloğuna göre ecocirc XL serisi; ticari sıcak su ısıtma sistemleri, klima ve soğutma sistemleri ile kullanım sıcak suyu sistemlerinde sıvı dolaşımı için tasarlanmıştır.
Seri ayrıca güneş enerjisi ve jeotermal sistemlerde kullanılabilir. Nihai seçimde resmî 80-120 F performans eğrisi, DN80 bağlantı, 360 mm eksen aralığı, PN6/PN10 basınç-flanş seçimi ve -10 °C ila +110 °C sıvı sıcaklığı aralığı birlikte doğrulanmalıdır.
