LOWARA ecocirc XL 32-100 F PN 6/10, elektronik kontrollü, tek kafalı, ıslak rotorlu ve DN32 flanşlı sirkülasyon pompasıdır. Resmî katalogdaki exact parça numarası E503060AA; standart ecocirc XL dökme demir flanşlı konfigürasyon, 220 mm montaj boyu ve PN 6/10 bağlantı sınıfıyla eşleşir.
Pompa 1×230 V ±10% besleme ve 50/60 Hz için kataloglanmıştır. Güç tüketimi 17–230 W, giriş akımı 0,2–1,7 A'dır. IP44 koruma, 155 (F) yalıtım sınıfı, 10 bar azami çalışma basıncı, −10…+110 °C akışkan sıcaklığı, EEI ≤0,23 ve ≤45 dB(A) ses basıncı üreticinin yayımladığı değerlerdir.

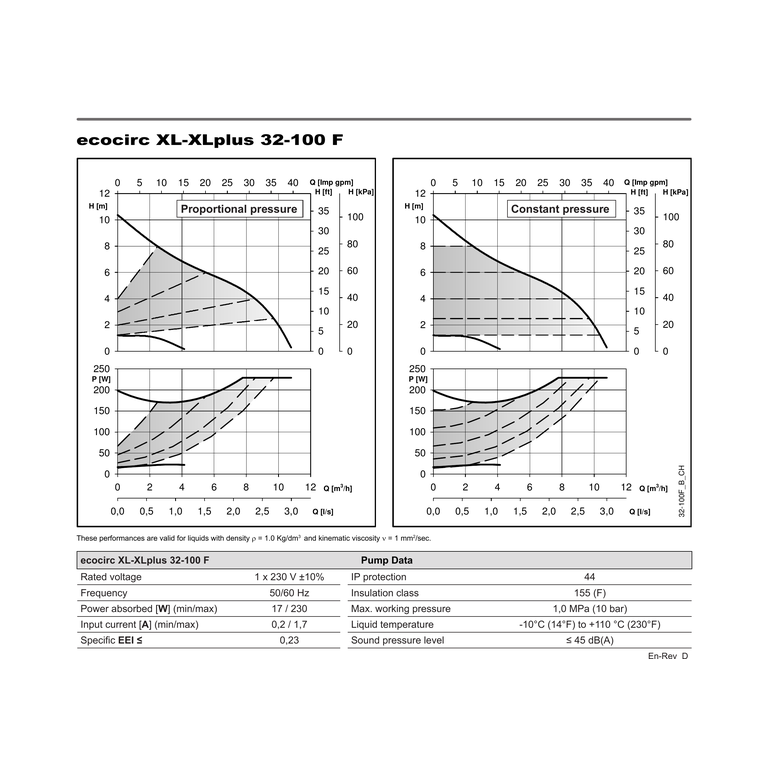

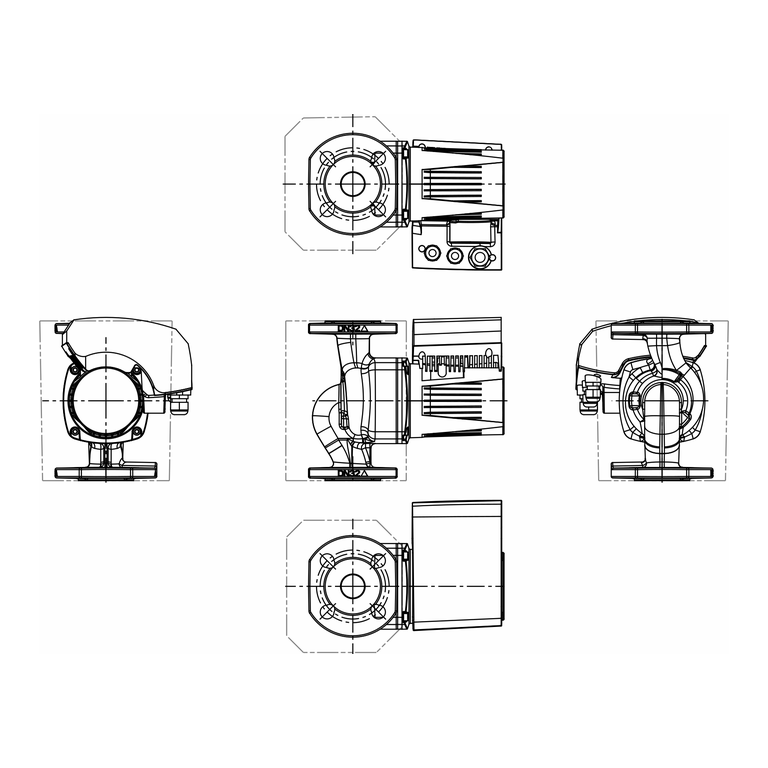

Resmî 32-100 F eğrileri oransal ve sabit basınç kontrol alanlarını gösterir; kesin çalışma noktası tesisat eğrisi, akışkan ve sıcaklıkla birlikte seçilmelidir. Katalogda ecocirc XLplus 32-100 F ayrı E503260AA kodu ve farklı iletişim kabiliyetiyle yer aldığından, bu kayıt XLplus, çift kafalı veya dişli bağlantılı 32-100 varyantlarını kapsamaz. E503060AA için resmî fiziksel ürün fotoğrafı yayımlanmadığı için ana ve ek görseller doğrudan bu modele ait CAD, eğri ve flanş/ölçü teknik referanslarıdır.
| Doğrulanmış model / P/N | LOWARA ecocirc XL 32-100 F PN 6/10, E503060AA. |
|---|---|
| Yapı | Tek kafalı, elektronik kontrollü, ıslak rotorlu; dökme demir gövdeli ve DN32 flanşlı standart XL konfigürasyonu. |
| Bağlantı ve montaj boyu | DN32 flanş; porttan porta 220 mm; PN 6/10. |
| Besleme | 1×230 V ±10%, 50/60 Hz. |
| Güç / akım | 17–230 W güç tüketimi; 0,2–1,7 A giriş akımı. |
| Koruma ve verim | IP44, 155 (F) yalıtım sınıfı, EEI ≤0,23. |
| Çalışma sınırları | Azami 1,0 MPa (10 bar); akışkan sıcaklığı −10…+110 °C; ses basıncı ≤45 dB(A). |
| Kontrol referansı | Resmî 32-100 F eğrilerinde oransal basınç ve sabit basınç çalışma alanları gösterilir; grafik dışındaki ara H-Q değerleri türetilmemiştir. |
| Ölçüler | B1/B2/B3/B4/B5 266/208/58/118/51 mm; C3/C4/C5 116/178/62 mm; H1/H2/H3/H4 220/94/96/76 mm; D1/D2/D3/D4/D5 140/32/90–100/4×14–19/76 mm. |
| Ağırlık | Net 9,8 kg, brüt 13,3 kg. |
| Varyant sınırı | XLplus 32-100 F (E503260AA), çift kafalı XL D 32-100 F ve dişli 32-100 modelleri bu kayıt değildir. |
Kullanım alanları: Isıtma, soğutma ve HVAC sistemlerindeki kapalı devre sirkülasyon hatları; DN32 flanşlı tesisatlarda hidrolik hesaba uygun basınç ve debi gerektiren konfor ve proses devreleri için değerlendirilebilir.
Seçim öncesinde devrenin akışkanı, sıcaklığı, toplam basınç kaybı, çalışma basıncı ve flanş standardı kontrol edilmelidir. Üreticinin s.35'te verdiği eğriler su için ρ=1,0 kg/dm³ ve ν=1 mm²/s varsayımındadır; farklı akışkan veya glikol oranında üretici seçimi/teknik teklifine başvurulmalıdır. Elektrik bağlantısı, montaj ve devreye alma yetkin personel tarafından uygulanmalıdır.
