LOWARA ecocirc XL 25-80 PN 6/10, elektronik kontrollü, tek kafalı ve ıslak rotorlu sirkülasyon pompasıdır. Resmî katalogdaki exact parça numarası E503010AA; dökme demir gövdeli, dişli bağlantılı, 180 mm montaj boylu standart ecocirc XL versiyonuna karşılık gelir. Bağlantı ölçüsü G 1½ – Rp 1'dir.
Pompa 1×230 V ±10% besleme ve 50/60 Hz için kataloglanmıştır. Güç tüketimi 17–193 W, giriş akımı 0,2–1,4 A'dır. IP44 koruma, 155 (F) yalıtım sınıfı, 10 bar azami çalışma basıncı, −10…+110 °C akışkan sıcaklığı, EEI ≤0,23 ve ≤45 dB(A) ses basıncı üreticinin yayımladığı değerlerdir.

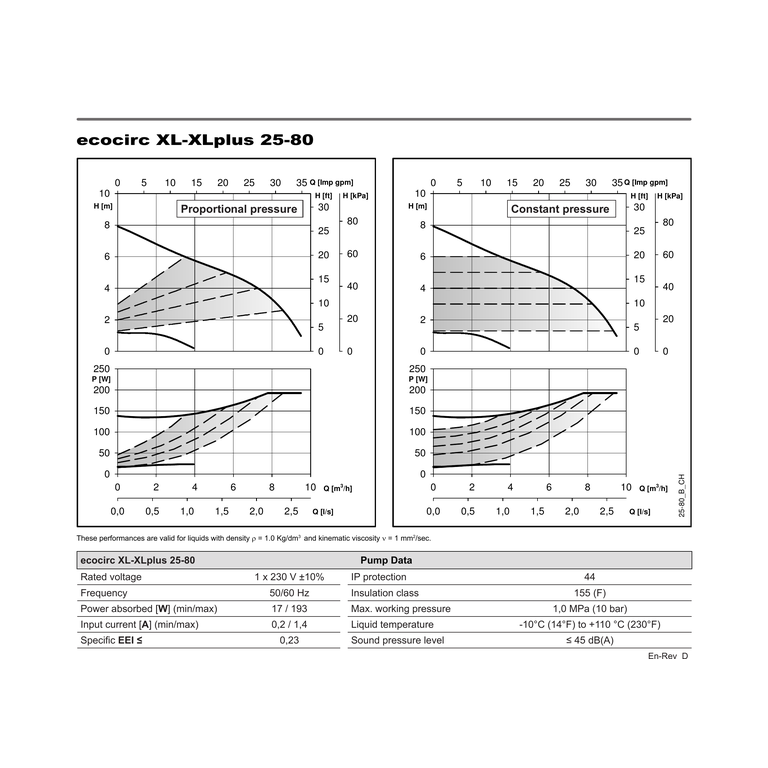

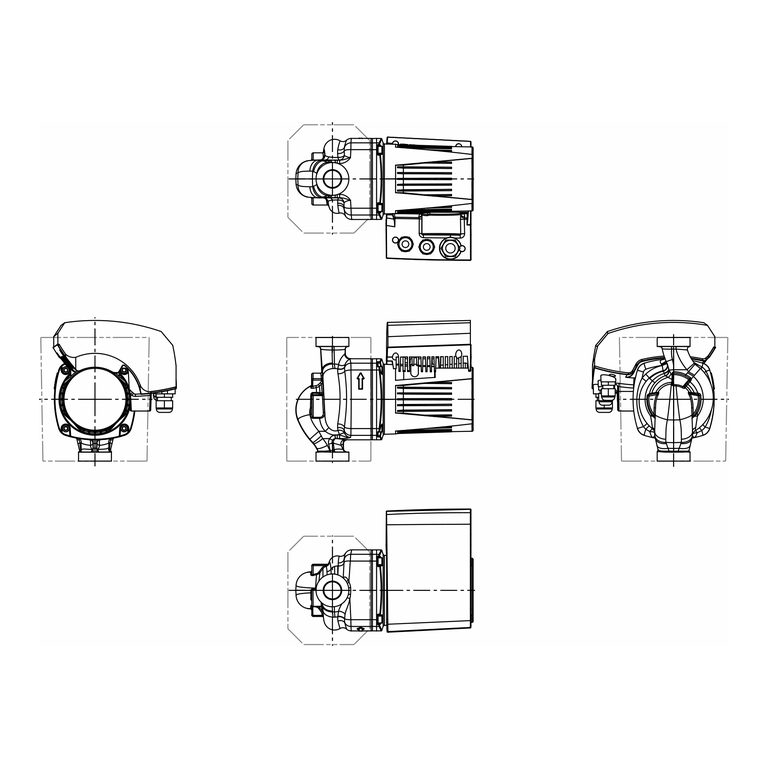

Resmî 25-80 eğrileri oransal ve sabit basınç kontrol alanlarını gösterir; kesin çalışma noktası tesisat eğrisi, akışkan ve sıcaklıkla birlikte seçilmelidir. Katalogda ecocirc XLplus 25-80 ayrı E503210AA kodu ve farklı iletişim kabiliyetiyle yer aldığından, bu kayıt XLplus, çift kafalı veya flanşlı varyantları kapsamaz. E503010AA için resmî fiziksel ürün fotoğrafı yayımlanmadığı için ana ve ek görseller doğrudan bu modele ait CAD, eğri ve ölçü teknik referanslarıdır.
| Doğrulanmış model / P/N | LOWARA ecocirc XL 25-80 PN 6/10, E503010AA. |
|---|---|
| Yapı | Tek kafalı, elektronik kontrollü, ıslak rotorlu; dökme demir ve dişli boru bağlantılı standart XL konfigürasyonu. |
| Bağlantı ve montaj boyu | G 1½ – Rp 1; porttan porta 180 mm. |
| Besleme | 1×230 V ±10%, 50/60 Hz. |
| Güç / akım | 17–193 W güç tüketimi; 0,2–1,4 A giriş akımı. |
| Koruma ve verim | IP44, 155 (F) yalıtım sınıfı, EEI ≤0,23. |
| Çalışma sınırları | Azami 1,0 MPa (10 bar); akışkan sıcaklığı −10…+110 °C; ses basıncı ≤45 dB(A). |
| Kontrol referansı | Resmî 25-80 eğrilerinde oransal basınç ve sabit basınç çalışma alanları gösterilir; grafik dışındaki ara H-Q değerleri türetilmemiştir. |

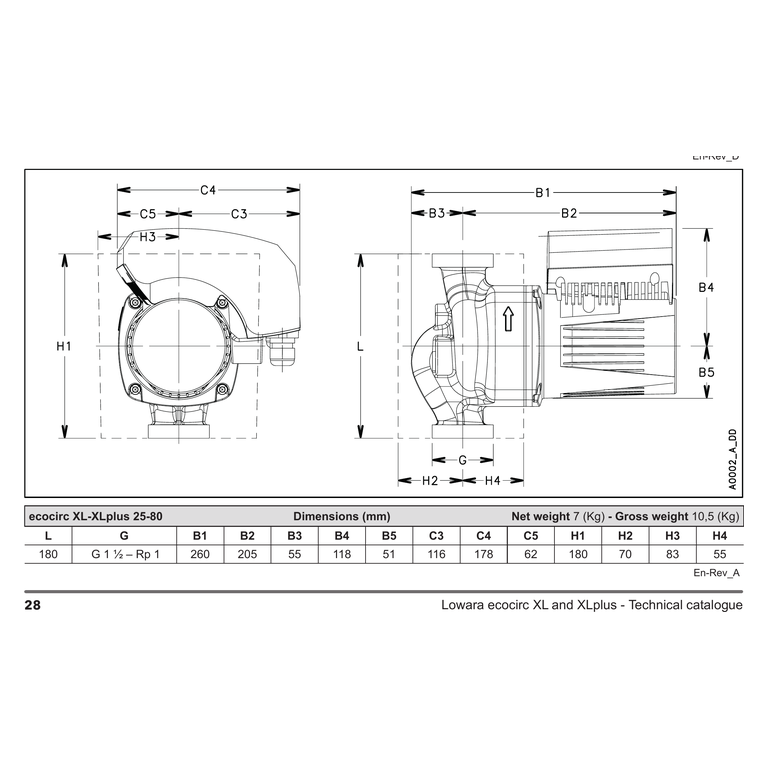

| Ölçüler | B1/B2/B3/B4/B5 260/205/55/118/51 mm; C3/C4/C5 116/178/62 mm; H1/H2/H3/H4 180/70/83/55 mm. |
| Ağırlık | Net 7 kg, brüt 10,5 kg. |
| Varyant sınırı | XLplus 25-80 (E503210AA), Modbus/BACnet, çift kafalı D ve flanşlı F varyantları bu kayıt değildir. |
Kullanım alanları: Isıtma, soğutma ve HVAC sistemlerindeki kapalı devre sirkülasyon hatları; tesisatın hidrolik hesabına uygun basınç ve debi gerektiren konfor ve proses devreleri için değerlendirilebilir.
Seçim öncesinde devrenin akışkanı, sıcaklığı, toplam basınç kaybı, çalışma basıncı ve bağlantı standardı kontrol edilmelidir. Üreticinin s.28'de verdiği eğriler su için ρ=1,0 kg/dm³ ve ν=1 mm²/s varsayımındadır; farklı akışkan veya glikol oranında üretici seçimi/teknik teklifine başvurulmalıdır. Elektrik bağlantısı, montaj ve devreye alma yetkin personel tarafından uygulanmalıdır.
