LOWARA ecocirc XL 25-100; frekans kontrollü, ıslak rotorlu, tek kafalı elektronik sirkülasyon pompasıdır. Resmî Xylem Spark ürün kaydındaki E503020AA kodu, exact ürün açıklamasını ECOCIRC XL 25-100 230 PN 6/10; etiketi ecocirc XL 25-100, 50 Hz ve 230 V olarak doğrular. Veritabanında ayrı plaka/P/N alanı bulunmadığından bu kod ürün üzerindeki isim plakası olarak yazılmamış, resmî katalog kimlik referansı olarak korunmuştur.
Motor, kontrol ve performans: Pompa; sabit basınç, oransal basınç ve sabit hız çalışma modları olan, sabit mıknatıslı rotora ve entegre elektronik sürücüye sahip ıslak rotorlu yapıdır. Besleme 1~230 V ±%10, 50/60 Hz; emilen güç 17–231 W, akım 0,2–1,7 A, koruma sınıfı IP44, yalıtım sınıfı F (155), enerji verimlilik indeksi EEI ≤0,23 ve ses basıncı ≤45 dB(A)'dır. Spark kaydındaki 0,15 kW alanı nominal katalog değeri olarak, teknik katalogdaki 0,231 kW ise azami emilen güç olarak ayrı tutulmuştur; birbirine dönüştürülmemiştir. Nominal basma yüksekliği 10 m'dir. Değişken kontrollü bu pompanın tek sabit H–Q eğrisi yoktur: resmî tam hız üst zarfında kapalı vanada yaklaşık 10,4 mSS, Q≈10,2 m³/sa'da yaklaşık 1,2 mSS görülür; grafik koşulu ρ=1,0 kg/dm³ ve ν=1 mm²/s'dir. Grafik eksenindeki 12 m³/sa gerçek Qmax diye yazılmamıştır.
Bağlantı, yapı ve sınırlar: Standart ürün tek kafalı, siyah kataforez kaplı G250 döküm gövdeli, dişli bağlantılıdır: G1½ / Rp1, gövde uzunluğu 180 mm, PN6/10 sınıfı, azami çalışma basıncı 10 bar, sıvı sıcaklığı −10…+110 °C ve net ağırlığı 7 kg'dır. Çark PPS, O-ringler EPDM, yatak plakası EN 1.4301, rotor kovanı EN 1.4435 ve mil EN 1.4028'dir. Bu model XLplus değildir; XLplus 25-100 ayrı E503220AA SKU’sunda Modbus/BACnet içerir. Hedef ürün çift kafalı D, flanşlı F veya paslanmaz N varyantı değildir; bu konfigürasyonlara ait bağlantı, iletişim veya malzeme iddiaları eklenmemiştir.

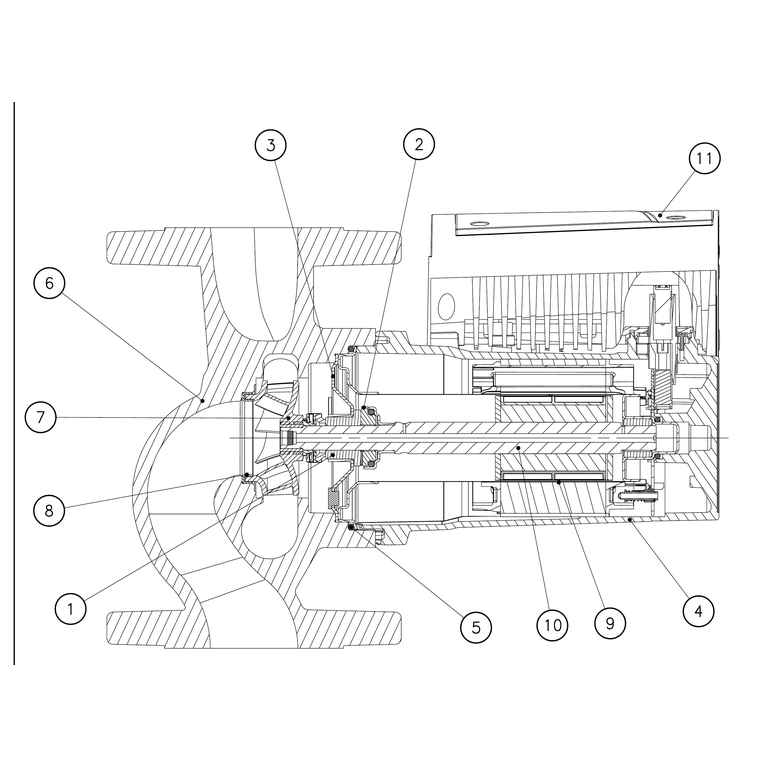

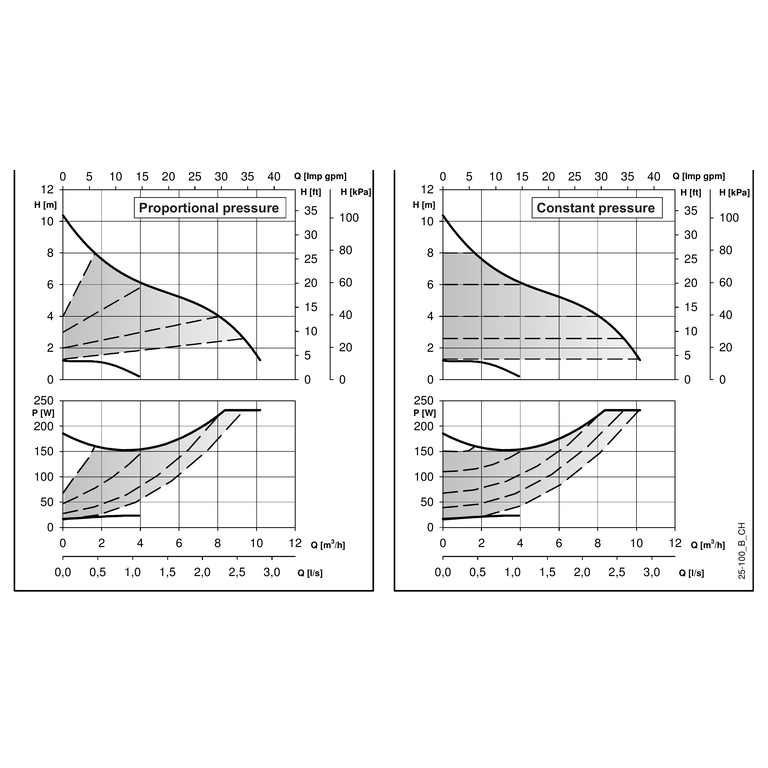

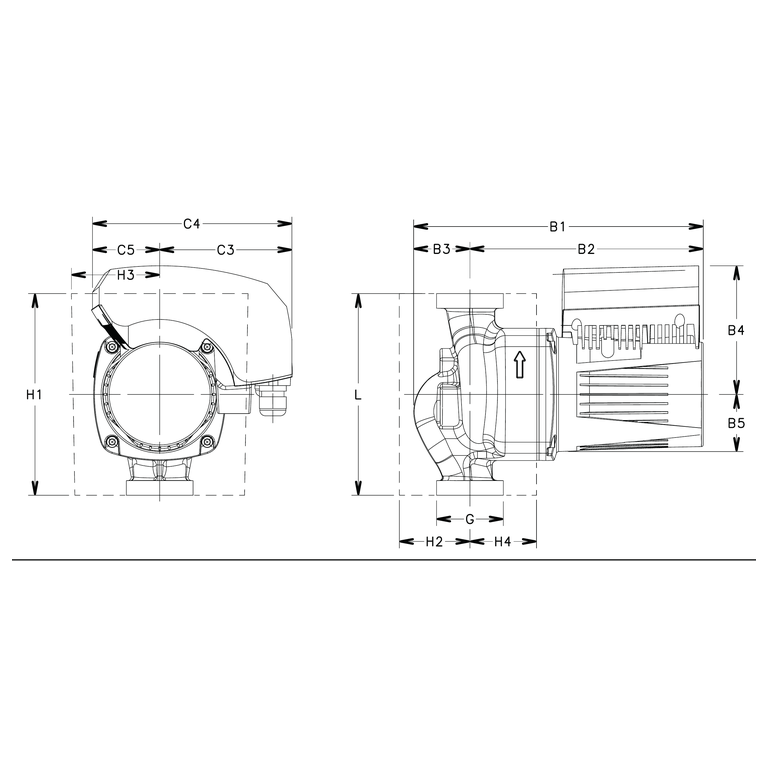

Belge ve görsel notu: Müşteri alanına E503020AA kimliğini, 25-100 ölçü/ağırlık satırını, kontrol modlarını ve performans zarfını içeren resmî ecocirc XL/XLplus 50/60 Hz teknik katalog eklenmiştir. Ana teknik görünüm ve yapı detayı seri seviyesindedir; exact P/N fotoğrafı değildir. Üçüncü görsel, 25-100 için değişken kontrollü performans zarfıdır; tek sabit eğri veya 12 m³/sa Qmax iddiası değildir. Seçim; proje debisi/basma yüksekliği, akışkan uyumu, sistem basıncı ve kurulum koşullarıyla doğrulanmalıdır.
| Model / resmî etiket | Lowara ecocirc XL 25-100 |
|---|---|
| Resmî katalog kimlik referansı | Xylem Spark E503020AA; ECOCIRC XL 25-100 230 PN 6/10 |
| Pompa tipi | tek kafalı, frekans kontrollü, ıslak rotorlu elektronik sirkülasyon pompası |
| Motor/sürücü | sabit mıknatıslı rotor ve entegre elektronik sürücü; sabit basınç, oransal basınç, sabit hız modları |
| Besleme | 1~230 V ±%10, 50/60 Hz |
| Nominal güç referansı | Spark 0,15 kW; teknik katalogda emilen güç 17–231 W, akım 0,2–1,7 A |
| Koruma / yalıtım / enerji | IP44 / F (155) / EEI ≤0,23; ses basıncı ≤45 dB(A) |
| Bağlantı / gövde uzunluğu | G1½ / Rp1, dişli; 180 mm |
| Basınç / sıcaklık / ağırlık | PN6/10, azami 10 bar; −10…+110 °C; 7 kg |
| Gövde | G250 siyah kataforez kaplı döküm; PPS çark, EPDM O-ring, EN 1.4301 yatak plakası, EN 1.4435 rotor kovanı, EN 1.4028 mil |
| Nominal basma yüksekliği | 10 m; resmî tam hız üst zarfında yaklaşık H 10,4 m kapalı vana ve Q≈10,2 m³/sa'da H≈1,2 mSS |
| Performans grafiği koşulu | ρ=1,0 kg/dm³, ν=1 mm²/s; değişken kontrollü zarf tek sabit H–Q eğrisi değildir |
| Standart XL tek kafalı üründür; XLplus, D, F ve N varyantları bu kayda dahil değildir | |
| Kullanım notu | |
| Isıtma ve soğutma devreleri, kullanım sıcak suyu olmayan sirkülasyon ve benzeri kapalı devre uygulamaları seri kapsamındadır. | |
| Kesin seçimde çalışma modu, sistem eğrisi, sıvı uyumu, 10 bar ve sıcaklık sınırları ile teslim edilecek ünitenin etiket/P-N bilgisi birlikte doğrulanmalıdır. |
Kimlik ve varyant notu: Resmî Spark kaydındaki E503020AA, ECOCIRC XL 25-100 230 PN 6/10 açıklamasıyla standart tek kafalı, döküm gövdeli, dişli 180 mm ürünü doğrular. Spark’ın 0,15 kW nominal alanı ile teknik katalogdaki 17–231 W emilen güç aynı ölçüm türü değildir; ikisi ayrı referans olarak görünür bırakılmıştır. XLplus 25-100 E503220AA ayrı SKU’dur ve Modbus/BACnet özelliği taşısa da bu standart XL kaydına aktarılmamıştır. Hedef ürün çift kafalı D, flanşlı F veya paslanmaz N değildir. Ana teknik görünüm ve yapı detayı seri seviyesindedir; üçüncü görsel 25-100 için değişken kontrollü performans zarfıdır, tek sabit eğri değildir. Müşteri PDF’i, tek P/N satırı, ölçü, güç/akım aralığı ve kontrol zarfını içeren resmî teknik katalogdur; servis parça çıktısı ve işletme-montaj kılavuzu ana teknik föy olarak eklenmemiştir. Katalog 2019 revizyonlu olduğu için güncel stok/fiyat ve teslim konfigürasyonu distribütörden teyit edilmelidir.
