LOWARA DOMO 10VX; vorteks çarklı, dalgıç drenaj pompasıdır. Resmî DOMO kod şemasında T üç fazlı versiyonu, boş konum ise tek fazlı versiyonu gösterir; bu nedenle kayıttaki 230 V ve 50 Hz bilgisi 1~220–240 V, 50 Hz, iki kutuplu DOMO 10VX ile uyumludur. VX vorteks çarkı belirtir ve seri, askıda lifli parçacık içerebilen kirli drenaj sularında kullanım için tanımlanır. Bu yalın model adının resmî kod şemasında /B sürümü ile SG ve GT seçenekleri bulunduğundan; veritabanında isim plakası veya ürün numarası olmadığı için P/N, /B sürümü, şamandıra varlığı/tipi, otomatik kontrol ve paket içeriği atfedilmemiştir.
Elektrik ve performans: Nominal motor gücü 0,75 kW / 1 HP'dir. Tek fazlı elektrik tablosunda çalışma aralığındaki azami emilen güç 1,15 kW, akım 5,88 A ve kondansatör 22 µF / 450 V verilir; bunlar nominal P2 ile birleştirilmemiştir. 50 Hz, yaklaşık 2850 d/d, ISO 9906:2012 Grade 3B su karakteristiğinde 7,7 mSS kapalı vana ve 24 m³/sa’da 3,1 mSS görülür; maksimum basma yüksekliği ile maksimum debi aynı çalışma noktası değildir. 4,8/6/9/10,5/12/13,5/15,6/18/24 m³/sa için H sırasıyla 7,3/7,1/6,7/6,5/6,2/5,9/5,4/4,8/3,1 mSS'dir. Değerler ρ=1,0 kg/dm³ ve ν=1 mm²/s koşulu içindir.
Yapı ve çalışma sınırları: DOMO 10-15-20 VX grubu için basma bağlantısı Rp 2″ dişi, serbest katı geçişi 50 mm, tamamen daldırılmış kullanımda azami sıvı sıcaklığı 35 °C ve azami dalma derinliği 5 m'dir. Kuru motor, H07RN-F güç kablosu, IPX8 koruma ve F (155 °C) yalıtım sınıfı seri tanımında yer alır. DOMO malzeme tablosunda pompa gövdesi, vorteks çark, emiş flanşı, sabitleme halkası, motor gövdesi, destek ayağı, üst kapak, mil ucu ve vidalar AISI304; taşıma kolu PA66 + %30 GF, kama AISI316, standart elastomer NBR ve mekanik salmastra SiC/SiC/NBR olarak gösterilir. Bu nedenle önceki “komple paslanmaz” ifadesi kullanılmamış ve malzeme bilgisi genel kimyasal uyumluluk garantisi sayılmamıştır.

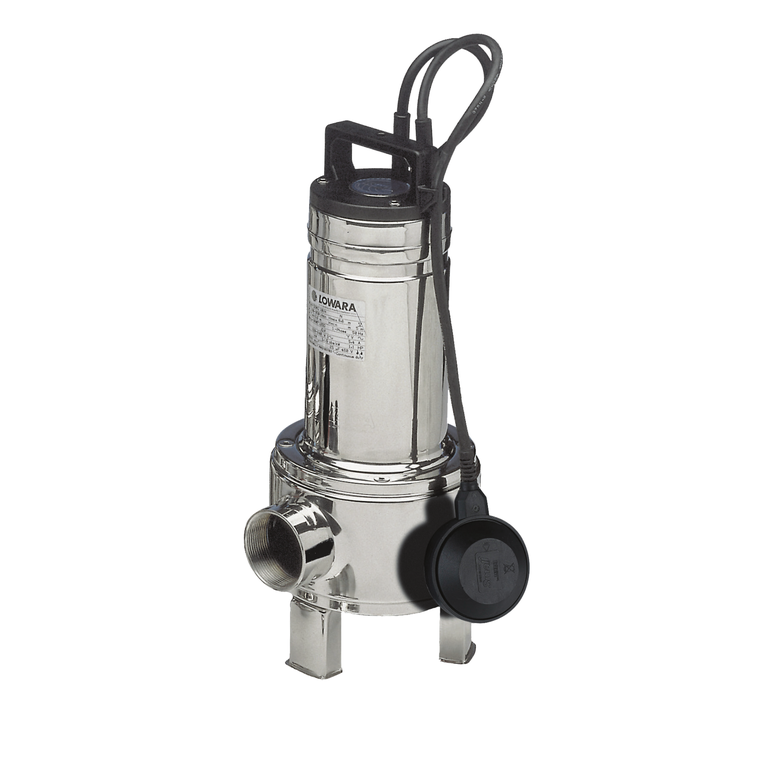

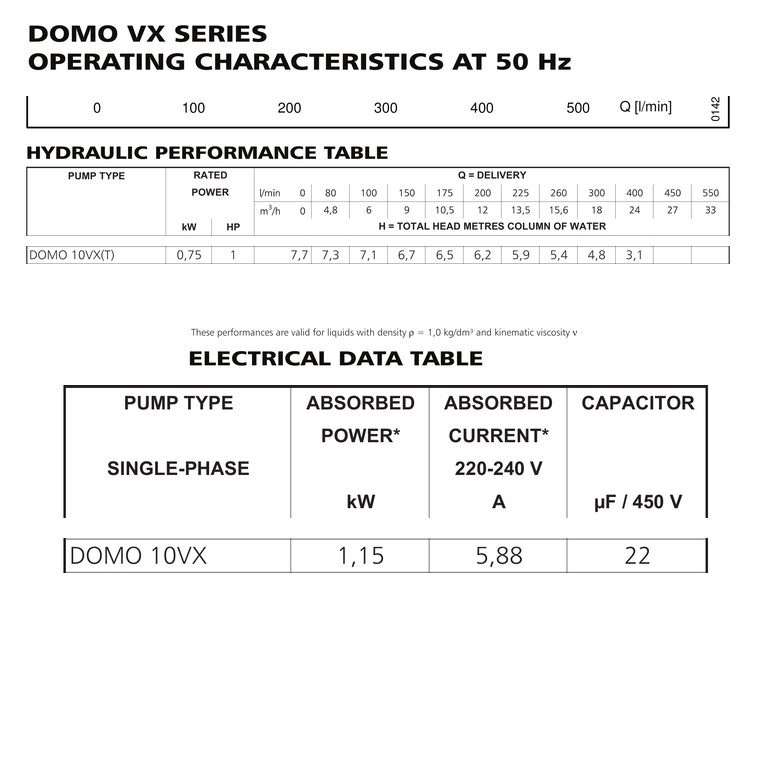

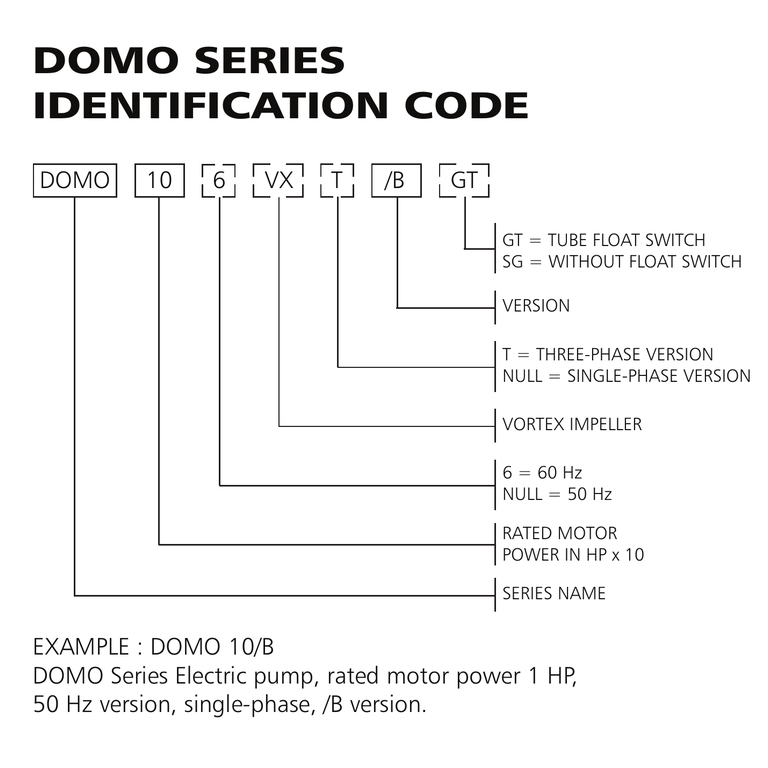

Belge ve görsel notu: Müşteri alanına DOMO 10VX kodunu, tek/üç faz ayrımını, DOMO VX performans/elektrik tablolarını ve sınırları kapsayan resmî İngilizce 50 Hz teknik katalog eklenmiştir; belge tek P/N’e ait tek sayfalık föy değildir. Ana görsel DOMO seri görünümüdür ve teslim edilecek şamandıra veya SKU konfigürasyonunu kanıtlamaz. İkinci görsel yalnız DOMO kod şemasındaki VX ve tek/üç faz ayrımını açıklar; /B veya GT kutuları hedef ürünün teslim konfigürasyonu olarak yorumlanmaz. Üçüncü görsel exact DOMO 10VX tek faz elektrik satırı ile VX hidrolik tablosunu taşıyan performans tablosudur.
| Model | LOWARA DOMO 10VX; vorteks çarklı dalgıç drenaj pompası |
|---|---|
| Kod ayrımı | T yok = tek faz; T = üç faz; VX = vorteks çark |
| Besleme | 1~220–240 V, 50 Hz, iki kutup; yaklaşık 2850 d/d |
| Nominal motor gücü | 0,75 kW / 1 HP |
| Tek faz elektrik tablosundaki çalışma aralığı azami değerleri | 1,15 kW, 5,88 A, 22 µF / 450 V |
| Bağlantı / serbest geçiş | Rp 2″ dişi basma; 50 mm |
| Sınırlar | tamamen daldırılmış kullanımda 35 °C azami sıvı sıcaklığı; 5 m azami dalma |
| Koruma | kuru motor, H07RN-F kablo, IPX8, F (155 °C) yalıtım sınıfı |
| 0/4,8/6/9/10,5/12/13,5/15,6/18/24 m³/sa için H | 7,7/7,3/7,1/6,7/6,5/6,2/5,9/5,4/4,8/3,1 mSS |
| H–Q standardı | ISO 9906:2012 Grade 3B, 50 Hz; ρ=1,0 kg/dm³ ve ν=1 mm²/s |
| AISI304 | pompa gövdesi, vorteks çark, emiş flanşı, sabitleme halkası, motor gövdesi, destek ayağı, üst kapak, mil ucu ve vidalar |
| Diğer malzemeler | PA66 + %30 GF taşıma kolu, AISI316 kama, NBR elastomer; SiC/SiC/NBR mekanik salmastra |
| Kullanım notu | |
| DOMO VX serisi, askıda lifli parçacıklar içerebilen kirli drenaj suları, septik tanklar, konut çukurları ile bodrum/garaj drenajı için tanımlanır. | |
| Kesin seçimde akışkan, çalışma noktası, katı boyutu, sıcaklık, dalma koşulu ve sahadaki etiket/P-N bilgisi birlikte doğrulanmalıdır. |
Kimlik, varyant ve belge notu: Kayıttaki DOMO 10VX adı, 230 V ve 50 Hz; resmî kod şemasındaki tek fazlı, 0,75 kW / 1 HP, VX vorteks çarklı modelle uyumludur. Ancak aynı temel adın resmî kod şemasında /B sürümü ile SG (şamandırasız) ve GT (tüp şamandıralı) seçenekleri bulunduğundan, isim plakası/P-N olmadan kesin ürün numarası, şamandıra tipi, otomatik çalışma veya paket içeriği eklenmemiştir. DOMO 10VXT üç fazlıdır ve bu kayda ait değildir. Başlıktaki önceki “komple paslanmaz” genellemesi kaldırıldı: resmî malzeme tablosunda temel gövde ve vorteks çark AISI304 olsa da taşıma kolu PA66 + %30 GF, kama AISI316 ve elastomer NBR’dir. Tek faz elektrik tablosundaki 1,15 kW/5,88 A değerleri çalışma aralığındaki azami değerlerdir; 0,75 kW nominal motor gücüyle eşitlenmemiştir. Müşteri PDF’i DOMO 10VX kodunu, tek/üç faz ayrımını, malzemeyi, sınırları ve performans satırını kapsayan seri teknik katalogdur. Ana görsel seri düzeyindedir; ikinci görsel kod açıklamasıdır; üçüncü görsel exact DOMO 10VX performans ve elektrik tablosudur.
