LOWARA CO500/22/D, 50 Hz tesisatlar için 2,2 kW IE3 motorlu, AISI316L ıslak parçalı, açık çarklı ve yakın kaplinli yatay monoblok santrifüj pompadır. Xylem SPARK’ta temel kalem 104491070 altında CO500/22/D ELP 23/40 olarak listelenir. Aynı model etiketinin farklı son ekli konfigürasyonları bulunduğundan siparişte ekipman etiketi, teklif P/N’i ve seri numarası birlikte doğrulanmalıdır.
CO açık çarklı, dişli bağlantılı seriyi; 500 500 l/dk akış sınıfı kodunu (tek başına çalışma debisini değil); 22 2,2 kW motor gücünü, boş frekans alanı 50 Hz’i ve son /D üç fazlı IE3 motor verim seviyesini ifade eder. Kodda K bulunmadığı için bu ürün SiC/tungsten karbür salmastralı K varyantı değildir.

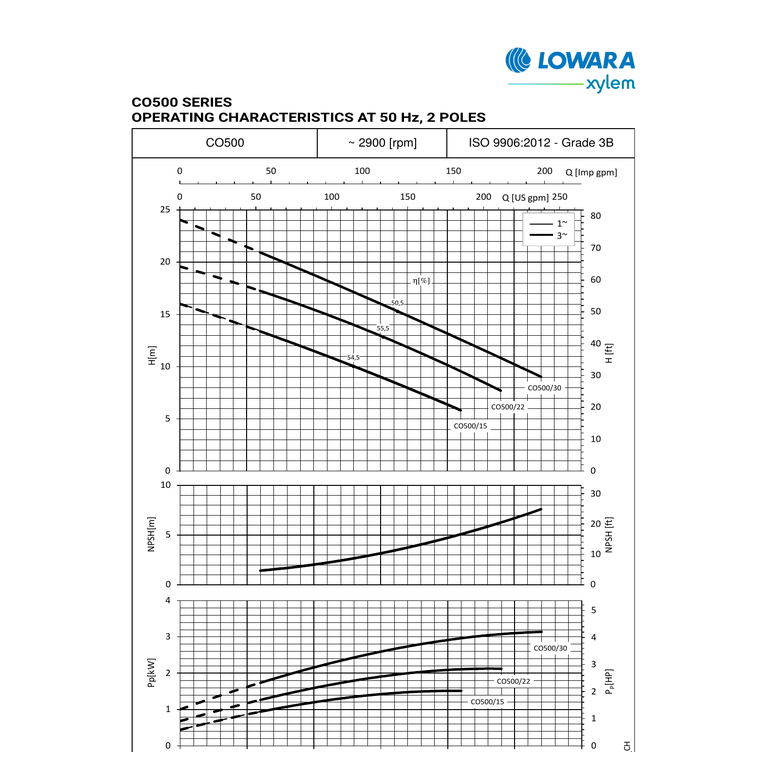

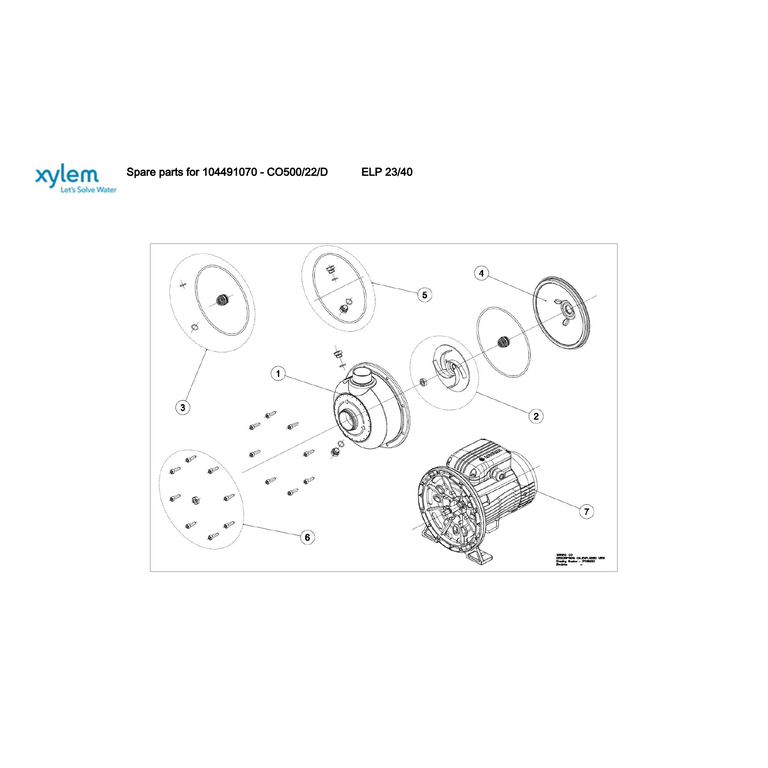

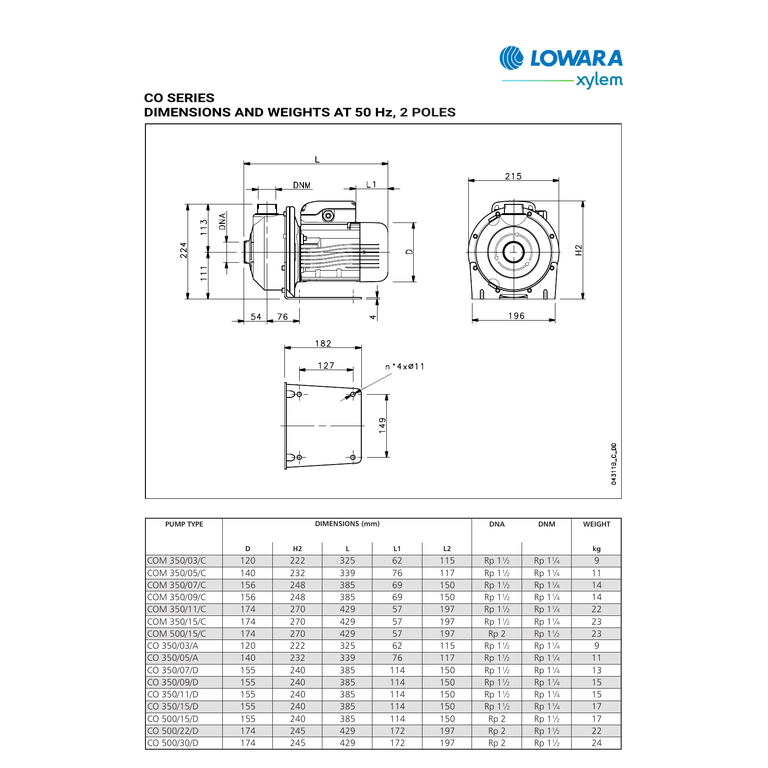

Görseller fiziksel ürün fotoğrafı değildir: ana görsel, SPARK temel kalem 104491070’in resmî patlatılmış yedek parça çizimidir; diğerleri üreticinin CO500/22 performans ve CO500/22/D ölçü referanslarıdır. Nihai seçim debi, basma yüksekliği, NPSH, akışkan uyumluluğu ve sistem basıncıyla resmî eğri üzerinden yapılmalıdır.
| Doğrulanan çekirdek | LOWARA CO500/22/D; SPARK temel kalemi 104491070 (item-description: ELP 23/40) |
|---|---|
| Pompa yapısı | Açık çarklı, tek çarklı, yakın kaplinli/yatay monoblok santrifüj; eksenel emiş ve radyal basma |
| Kod ayrımı | 500 l/dk akış sınıfı, 2,2 kW, 50 Hz, üç fazlı IE3 (/D); K-salmastra varyantı değildir |
| Motor | PLM90BG/322E3, 2,2 kW (3 HP), IE3, 2 kutup, 50 Hz, yaklaşık 2.880–2.900 d/dak |
| Besleme | 3×220–240 V Δ / 3×380–415 V Y; 400 V Y nominal akım 4,56 A |
| Performans tablosu azami değerleri | P1 2,66 kW ve I 4,78 A (seçilen çalışma noktasına göre değişir) |
| Koruma / izolasyon | IP55, sınıf 155/F, haricî fanlı asenkron motor |
| Bağlantılar | Rp 2″ emiş / Rp 1½″ basma, Rp ISO 7 dişli bağlantı |
| CO500/22 50 Hz H–Q | 0 / 15 / 21 / 27 / 33 / 39 / 45 m³/sa için sırasıyla 19,6 / 16,6 / 15,2 / 13,7 / 12,1 / 10,4 / 8,6 mSS; ISO 9906:2012 Grade 3B |
| Basınç ve katı geçişi | azami 8 bar (PN8); CO500 serisi için en çok 20 mm askıda katı |
| Malzemeler | pompa gövdesi, çark, salmastra yuvası ve mil uzatması AISI316L; standart salmastra seramik/reçine emdirilmiş karbon/FPM |
| Referans boyutlar | D 174 mm, H2 245 mm, L 429 mm, L1 172 mm, L2 197 mm |
| Kimlik doğrulama notu | |
| 104491070 SPARK’taki temel kalem eşleşmesidir. Aynı CO500/22/D etiketinin P, T ve başka son ekli konfigürasyonları bulunduğundan bu temel numara, ekipman etiketi görülmeden değişmez tek SKU olarak sunulmaz. 104491070XN gibi K-salmastra varyantları bu ürünle birleştirilmez. |
Kullanım alanları: Malzeme uyumluluğu doğrulandığında metal parça ve yüzey yıkama, paketleme/gıda yıkama ekipmanları, tekstil ve boyama tesisleri, hafif kimyasal etkili orta viskoziteli sıvı transferi, endüstriyel yıkama makineleri ve ticari bulaşık makinesi sistemleri.
Çalışma sınırları: Seri referansı standart sürüm için sıvı sıcaklığını −10 ile +110 °C ve ortam sıcaklığını en çok +45 °C olarak verir. Bununla birlikte standart FPM salmastra için su ve sulu çözeltilerde katalog dipnotundaki +80 °C sınırı ile motor/etiket sınırları esas alınmalıdır. Akışkanın kimyasal uyumluluğu, katı boyutu, NPSH, sistem basıncı ve gerçek sıcaklık nihai seçimden önce teyit edilmelidir.
Servis notu: Sipariş, bakım ve yedek parça işlemlerinde etiketteki tam CO500/22/D kodu ile teklif/seri numarası birlikte kontrol edilmelidir. İndirilebilir İngilizce belge, SPARK temel kalemi 104491070’e ait resmî yedek parça listesidir; genel seri kataloğu müşteri belgesi olarak eklenmemiştir.
