LOWARA CEAM120/5/C; AISI304 hidrolikli, yatay monoblok tek kademeli santrifüj pompadır. Resmî Xylem Spark ürün kaydındaki 107330A40 kodu, exact etiketi CEAM120/5/C E2, 50 Hz, 1,1 kW ve 1~220–240 V beslemeyle doğrular. Resmî 2026 fiyat kitabı aynı katalog referansını CEAM 120/5 E2 olarak verir. Veritabanında ayrı plaka/P/N alanı bulunmadığından bu referanslar ürün üzerindeki isim plakası olarak yazılmamış, resmî katalog kimliği olarak korunmuştur.
Kod, elektrik ve performans: CEA paslanmaz çelik tek kademeli santrifüj seriyi, M monofaze motoru, 120 nominal 120 l/dk sınıfını, /5 çark boyutunu ve /C IE2 monofaze versiyonunu belirtir. Malzeme kodunun boş olması AISI304, elastomer kodunun boş olması standart EPDM referansıdır; FKM elastomerli -V varyantı bu ürün değildir. Motor 1,1 kW / 1,5 HP, iki kutuplu, IE2, IP55 ve yalıtım sınıfı F (155)'tir. 230 V motor tablosunda nominal devir 2860 d/d, 220–240 V akımı 6,26–5,93 A ve kondansatör 30 µF / 450 V verilir; hidrolik seçim tablosunun azami giriş gücü/akımı ise 1,30 kW / 5,73 A'dır. Bu değerler farklı kaynak sütunları olduğundan tek sayıya zorlanmamıştır. ISO 9906:2012 Grade 3B 50 Hz tablosunda 0/1,8/2,7/3,6/4,5/5,4/6,3/7,2 m³/sa için basma yüksekliği 32,1/28,5/27,4/26,1/24,6/22,9/21,0/17,6 mSS'dir.
Yapı ve çalışma sınırları: Emiş/basma bağlantıları Rp 1¼″ / Rp 1″, teknik katalog ağırlığı 13,6 kg, azami çalışma basıncı 8 bar / PN8, sıvı sıcaklığı −10…+110 °C ve monofaze motorla azami ortam sıcaklığı 45 °C'dir. CEA AISI304 versiyonunda gövde, çark, difüzör ve salmastra gövdesi AISI304'tür; adaptör alüminyum, destek/bağlantı elemanları galvanizli çelik, doldurma-tahliye tapaları, çark kilit somunu ve mil uzatması AISI316'dır. SKU’ya bağlı standart Ø14 salmastra VBE + EPDM O-ring olarak doğrulanır: seramik/grafit/EPDM/AISI316 yay ve diğer metal parçalar. 2026 fiyat kitabındaki genel NBR notu, SKU’ya özel Spark ve 2025 teknik katalogdaki EPDM tanımıyla çeliştiğinden ürün-P/N’e bağlı EPDM referansı esas alınmış; her türlü kimyasal veya yağlı sıvıya uygunluk iddiası yapılmamıştır.

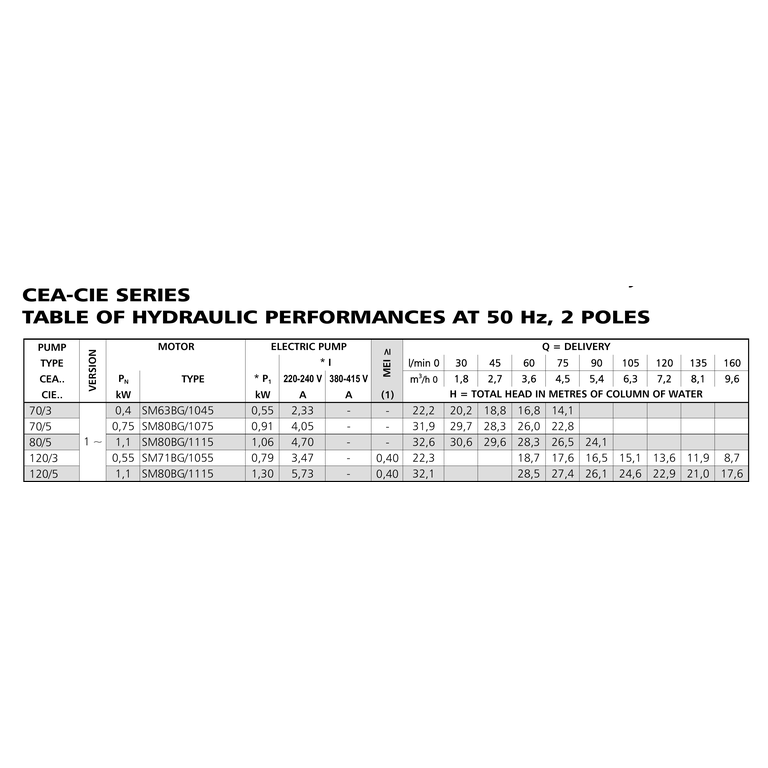

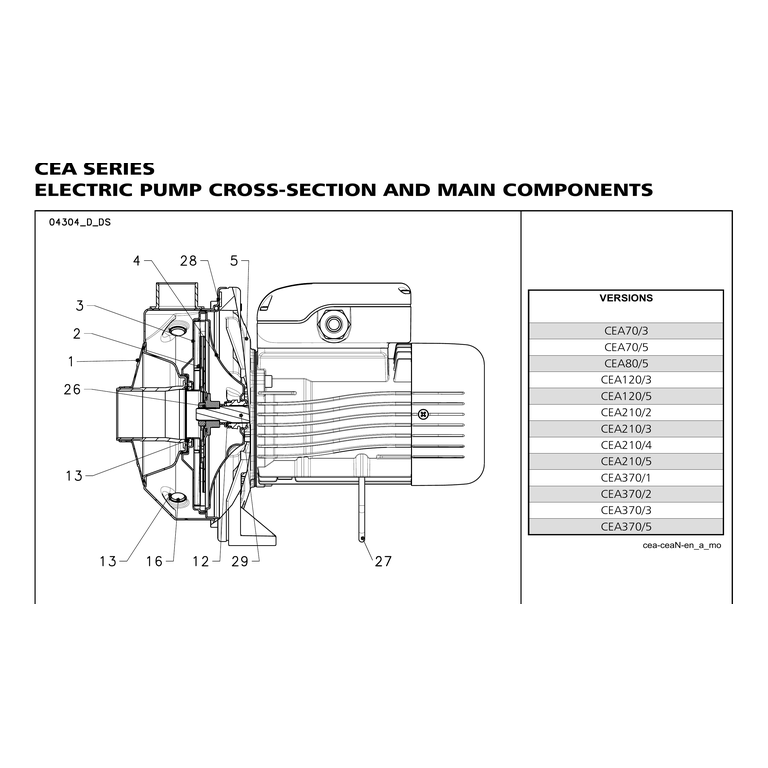

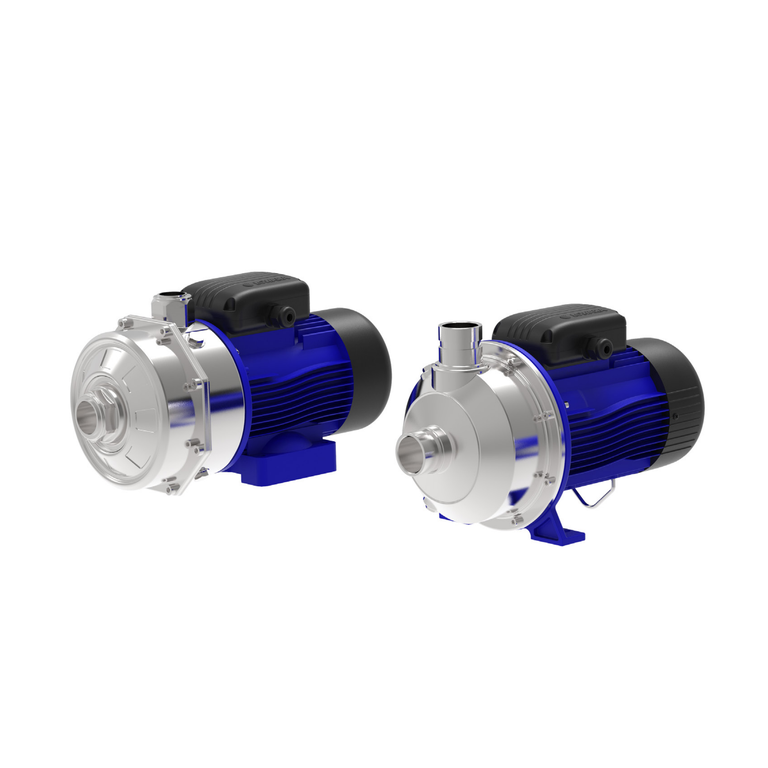

Belge ve görsel notu: Müşteri alanına CEAM120/5/C kodunu, motorunu, çalışma sınırlarını, ölçü/ağırlık satırını ve H–Q verisini içeren resmî CEA-CIE, CA 50 Hz teknik katalog eklenmiştir. Ana görsel CEA seri görünümü, kesit CEA seri teknik şemasıdır; bunlar P/N’e özel fotoğraf değildir. Üçüncü görsel, exact monofaze 120/5 satırını taşıyan performans tablosudur; çok-eğrili aile grafiği ürün eğrisi gibi sunulmamıştır. Pompa yalnız kimyasal ve mekanik olarak agresif olmayan temiz su/sıvılar için, çalışma noktası ve akışkan uyumuyla proje bazında seçilmelidir; ATEX iddiası eklenmemiştir.
| Model / resmî etiket | LOWARA CEAM120/5/C E2 |
|---|---|
| Resmî katalog kimlik referansı | Xylem Spark 107330A40; 2026 fiyat kitabında CEAM 120/5 E2 |
| Pompa tipi | CEA; AISI304 hidrolikli yatay monoblok tek kademeli santrifüj pompa |
| Kod çözümü | M = monofaze; 120 = nominal 120 l/dk; /5 = çark boyutu; /C = IE2 monofaze; boş malzeme kodu = AISI304 |
| Motor | 1,1 kW / 1,5 HP, 1~220–240 V, 50 Hz, iki kutup, 2860 d/d, IE2, IP55, F (155) |
| Motor tablosu akımı | 220–240 V'ta 6,26–5,93 A; hidrolik tabloda azami giriş gücü/akımı 1,30 kW / 5,73 A |
| Kondansatör | 30 µF / 450 V |
| Bağlantılar | emiş Rp 1¼″, basma Rp 1″ |
| Basınç / sıcaklık / ağırlık | 8 bar PN8; −10…+110 °C sıvı, 45 °C azami ortam; 13,6 kg |
| Standart Ø14 VBE + EPDM O-ring salmastra | seramik / grafit / EPDM / AISI316 |
| 0/1,8/2,7/3,6/4,5/5,4/6,3/7,2 m³/sa için H | 32,1/28,5/27,4/26,1/24,6/22,9/21,0/17,6 mSS |
| H–Q standardı | ISO 9906:2012 Grade 3B, 50 Hz |
| AISI304 gövde/çark/difüzör/salmastra gövdesi; alüminyum adaptör, galvanizli çelik destek ve AISI316 küçük bileşenler ayrı malzeme kapsamındadır | |
| Kullanım notu | |
| Kimyasal ve mekanik olarak agresif olmayan temiz su ve sıvıların transferi, basınçlandırma, yıkama/temizleme ve HVAC uygulamaları CEA aile tanımındadır. | |
| Kesin seçimde H–Q çalışma noktası, sıvı uyumu, 8 bar ve sıcaklık sınırları ile teslim edilecek ünitenin etiket/P-N bilgisi birlikte doğrulanmalıdır. |
Kimlik ve varyant notu: Resmî Spark kaydındaki 107330A40, CEAM120/5/C E2 etiketiyle 50 Hz, 1,1 kW ve 220–240 V monofaze motoru doğrular; 2026 fiyat kitabı aynı katalog referansını CEAM 120/5 E2 olarak gösterir. /C, IE2 monofaze versiyonudur; üç fazlı /D ile karıştırılmamıştır. FKM elastomerli -V varyantının ayrı P/N’i olduğundan bu kayda aktarılmamıştır; boş malzeme kodu AISI304, boş elastomer kodu standart EPDM olarak işlenmiştir. SKU’ya özel Spark servis listesi VBE + EPDM O-ring salmastra verirken 2026 fiyat kitabı genel NBR notu içerir; P/N’e bağlı EPDM kaydı tercih edilmiş ve kimyasal/yağ uyumu için genelleyici iddia yapılmamıştır. Ana görsel ve kesit seri düzeyindedir; üçüncü görsel exact monofaze 120/5 50 Hz performans tablosudur, eğri değildir. Müşteri PDF’i seri teknik katalogdur; hedef modelin kodunu, motorunu, limitlerini, ölçüsünü, ağırlığını ve H–Q satırını doğrudan kapsar. ATEX sertifikası veya -V contalı özel sürüm iddiası eklenmemiştir.
