Lowara CEA 80/5/D; CEA serisinin 50 Hz, iki kutuplu, üç fazlı yatay monoblok tek çarklı santrifüj pompasıdır. Resmî CEA-CIE kataloğunda bu varyant 0,75 kW motor gücü, Rp 1¼ emiş ve Rp 1 basma bağlantıları ile listelenir. CEA standardı için pompa gövdesi, çark, difüzör ve salmastra yuvası AISI 304 paslanmaz çelik olarak verilir.
Resmî 50 Hz performans tablosunda 80/5 üç fazlı satırı için 0 / 1,8 / 2,7 / 3,6 / 4,5 / 5,4 m³/sa debilerde sırasıyla 32,1 / 30,0 / 28,9 / 27,4 / 25,5 / 23,0 m su sütunu basma yüksekliği yer alır. Bu değerler yoğunluğu 1,0 kg/dm³ ve kinematik viskozitesi 1 mm²/s olan sıvı referansındadır; gerçek seçim sistem eğrisi, emiş koşulları ve akışkan özellikleriyle yapılmalıdır.
| Model | Lowara CEA 80/5/D |
|---|---|
| Pompa tipi | Yatay monoblok, tek çarklı santrifüj pompa |
| Besleme / kutup | Üç fazlı, 50 Hz, 2 kutup |
| Motor gücü (PN) | 0,75 kW |
| Motor tipi | SM80BG/307 PE |
| Giriş gücü (P1) | 0,98 kW |
| Referans akım | 220–240 V’da 3,08 A; 380–415 V’da 1,78 A |
| Bağlantılar | Emiş Rp 1¼, basma Rp 1 |
| Montaj boyu (L) | 371 mm |
| Akışkan tarafı | AISI 304 pompa gövdesi, çark, difüzör ve salmastra yuvası |
| Standart salmastra / elastomer | Seramik / grafit / EPDM |
| Hidrolik referans | 80/5, 3~ eğrisi; 0–5,4 m³/sa aralığı için resmî 50 Hz tablo değerleri |

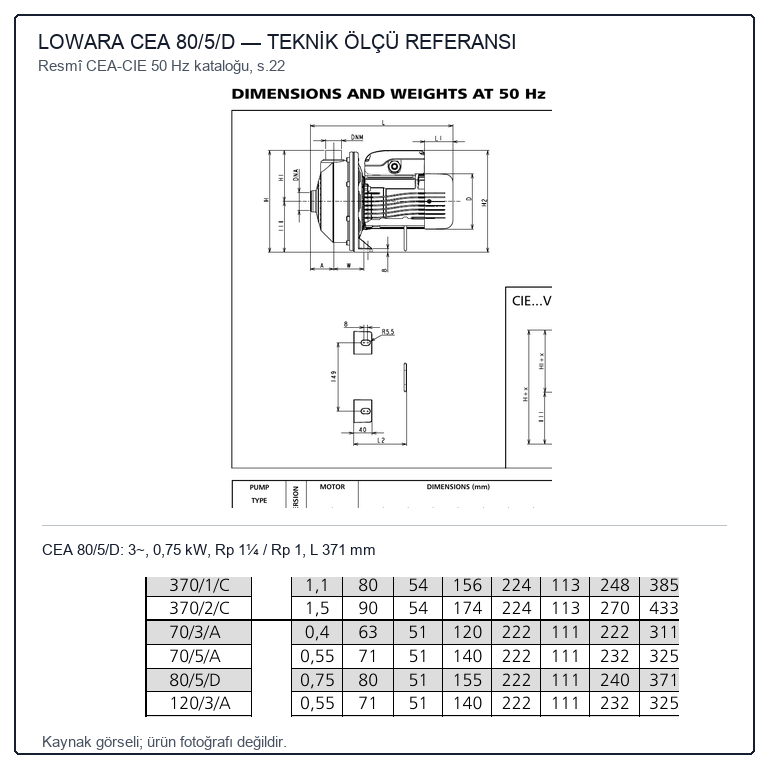

Görsel notu: Önceki yapay olarak üretilmiş ürün görselleri yayından çıkarılmıştır. Galeride Lowara CAD Center’ın exact CEA80-5-D teknik önizlemesi, resmî CEA-CIE 50 Hz kataloğundaki 80/5/D ölçü referansı ve 80/5 performans eğrisi bulunur; bunlar ürün fotoğrafı değildir.

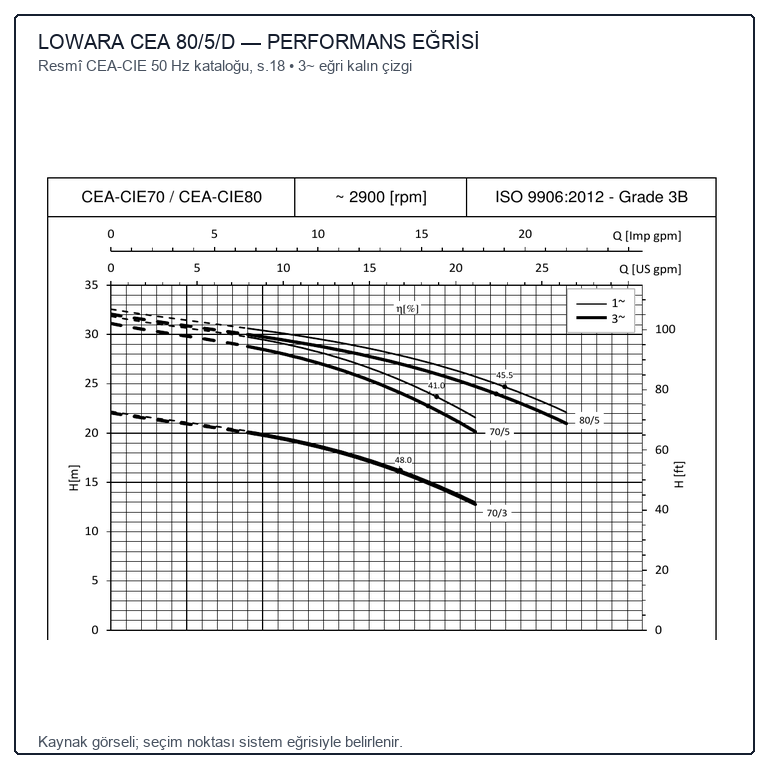

Seçim sınırı: 80/5 eğrisindeki ince çizgi 1~, kalın çizgi 3~ referansını gösterir; bu kayıt üç fazlı 80/5/D satırına dayanır. Gerçek tesisattaki debi-basınç noktası, NPSH/emme koşulları, sıvı sıcaklığı ve etiket/P-N sipariş öncesinde ayrıca doğrulanmalıdır.
