LOWARA 66SV4/2AG185T/E, 50 Hz iki kutuplu e-SV ailesinde yer alan dikey çok kademeli in-line santrifüj pompadır. Lowara CAD Center, bu ürünü ayrı bir 66SV4/2AG185T E / Lowara by Omega tam pompa satırı olarak yayımlar; üretici katalogdaki /Letter alanını üretici tarafından atanmış ek açıklama olarak tanımlar.
Gövde ve malzeme notu: G yapı yalnız AISI 304 değildir; üreticinin G versiyon tablosunda dökme demir gövde/destek parçaları ile AISI 304, AISI 316L ve AISI 431 paslanmaz bileşenlerin birlikte kullanıldığı belirtilir.

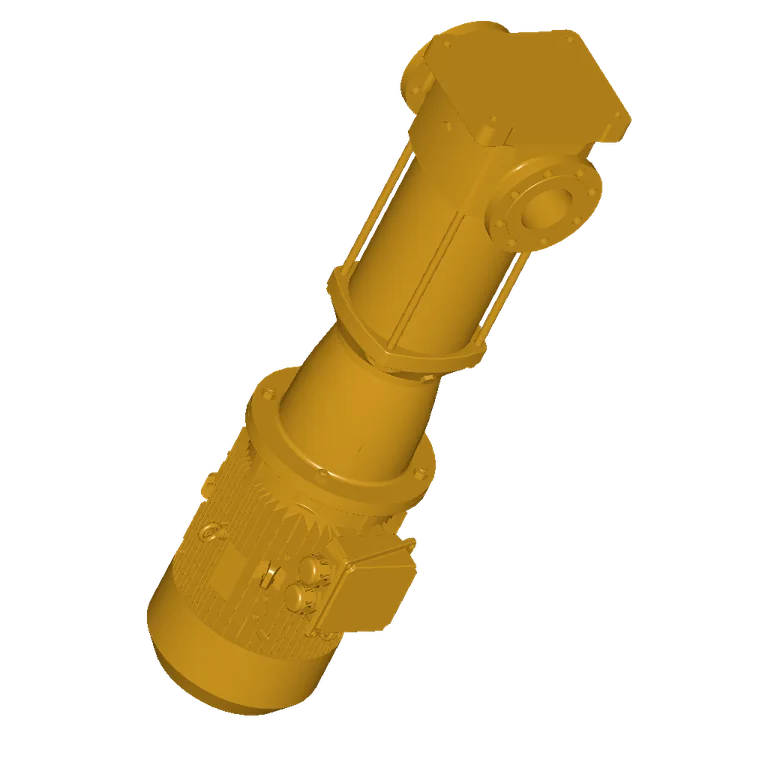

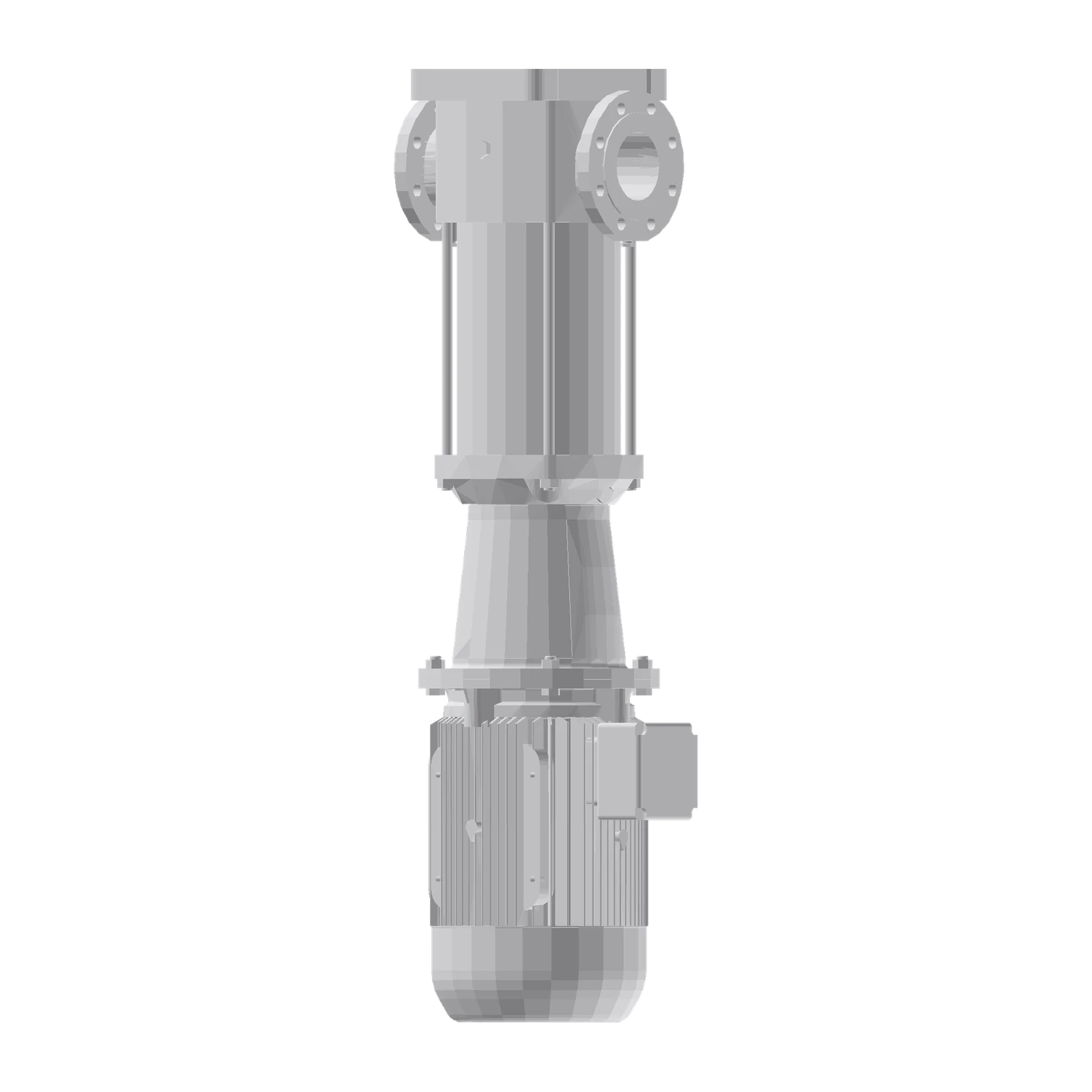

Görsel notu: Ana ve ikinci görsel, Lowara CAD Center’daki exact 66SV4/2AG185T E satırından indirilen STEP modelinden iki ayrı açıyla üretilen CAD teknik görünümleridir; ürün fotoğrafı değildir.
| Model / yapı | Lowara 66SV4/2AG185T/E; dikey çok kademeli, 50 Hz, iki kutuplu |
|---|---|
| Model ek açıklaması | /E, üreticinin atadığı ek açıklama harfidir; özel yüzey işlemi olarak yorumlanmaz |
| Motor | Lowara by Omega 3MAS 160LA2 B5; üç fazlı, IE3 |
| Nominal güç / hız | 18,5 kW / 2940 d/d |
| Nominal akım | Üretici motor tablosunda 400 V için 32,5 A ve 690 V için 18,8 A verilir. Gerçek besleme ve bağlantı, teslim edilen motorun isim plakası ile üreticinin bağlantı şemasına göre seçilmelidir. |
| Bağlantı / azami çalışma basıncı | DN 100; PN 16 |
| 66SV4/2A hidrolik referansı | 0 m³/h’de 108,9 mSS; 30 m³/h’de 99,6 mSS; 45 m³/h’de 92,1 mSS; 60 m³/h’de 81,6 mSS; 85 m³/h’de 52,8 mSS |
| Ölçüler / ağırlık | L1 879 mm; L2 494 mm; D1 313 mm; D2 350 mm; M 240 mm; pompa 92 kg, elektrik pompası 203 kg |
| G versiyonu malzemeleri | gövde, alt destek, adaptör, kaplin, üst başlık ve salmastra yuvası dökme demir; çark AISI 316L; difüzör ve dış kovan AISI 304; mil AISI 431 |
| Mekanik salmastra | silisyum karbür / karbon / EPDM |
Seçim notu: Debi-basınç seçimi, üreticinin 66SV4/2A 50 Hz hidrolik referans eğrisi ve gerçek tesisat koşullarıyla eşleştirilmelidir. Nihai seçimde akışkan uyumluluğu, sıcaklık, basınç ve isim plakası kontrol edilmelidir.
Görsel notu: Bu kayıttaki iki WebP, Lowara’nın exact 66SV4/2AG185T E CAD satırından sağlanan STEP teknik modelinin iki ayrı görünümüdür; ürün fotoğrafı değildir.
