LOWARA 5HM06P15T5RVBE; e-HM serisinde standart sabit hızlı, yatay çok kademeli ve üç fazlı yüzey pompasıdır. Resmî Xylem SPARK kaydındaki 104600290 ürün numarası, exact 5HM06P15T5RVBE etiketiyle 50 Hz, 1,5 kW ve 3~220–240/380–415 V beslemeyi doğrular. Kodda 5 nominal 5 m³/sa sınıfını, HM e-HM serisini, 06 altı çarkı, P AISI304 pompa gövdesi ile teknopolimer çarkı, 15 1,5 kW nominal motor gücünü, T üç fazı, 5R 50 Hz 3~220–240/380–415 V beslemeyi ve VBE alüminyum oksit/karbon yüzlü, EPDM elastomerli mekanik salmastrayı belirtir. HM’den sonra e-SM veya Hydrovar kodu bulunmadığından ürün değişken hızlı sürüm değil, standart sabit hızlı versiyondur.
Elektrik ve performans: Motor 1,5 kW / yaklaşık 2 HP, iki kutuplu, TEFC ve IE3’tür; motor koruma derecesi IP55, komple elektrik pompası IPX5 ve yalıtım sınıfı F (155)’tir. Resmî hidrolik tablodaki P1 değeri 1,47 kW, aynı tablodaki azami akım 220–240 V’ta 4,95 A, 380–415 V’ta 2,86 A verilir; P2 motor gücüyle tek bir değere indirgenmemiştir. ISO 9906:2012 Grade 3B, 50 Hz, iki kutup koşulunda 0/2,4/3,2/4,0/4,7/5,5/6,3/7,2 m³/sa için basma yüksekliği sırasıyla 73,8/64,0/60,2/56,1/51,2/45,0/37,3/26,1 mSS’dir. Eğri ρ=1 kg/dm³ ve ν=1 mm²/s su koşulu içindir; çalışma noktası proje bazında seçilmelidir.
Bağlantı, yapı ve sınırlar: Bağlantı kodu olmadığı için standart dişli bağlantı kullanılır: emiş Rp 1¼″, basma Rp 1″. P/VBE kombinasyonunda azami çalışma basıncı PN10 / 10 bar, pompalanan sıvı sıcaklığı −30…+90 °C, üç fazlı model ortam sıcaklığı −15…+50 °C’dir. Resmî ölçü tablosunda A/D/H/L 149/155/219/457 mm, ağırlık 15 kg verilir. Pompa gövdesi, difüzör, mil ve salmastra yuvası EN 1.4301 / AISI304; çark PPO+PS+%30 GF veya PPE+PS+%30 GF teknopolimer, aşınma halkası PPS, doldurma-tahliye tapaları AISI316’dır. VBE salmastrada alüminyum oksit/karbon yüzler ve EPDM elastomer kullanılır.

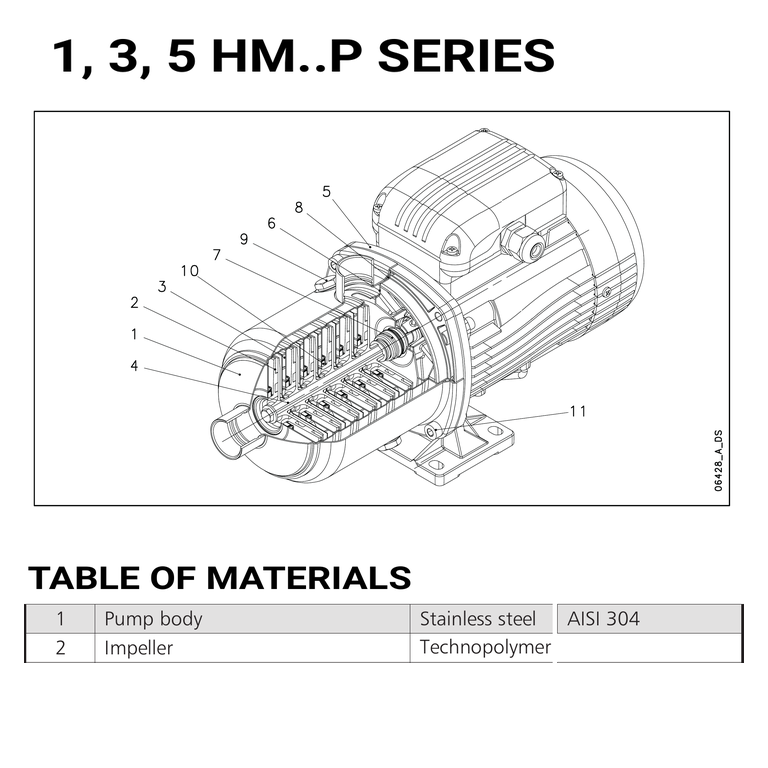

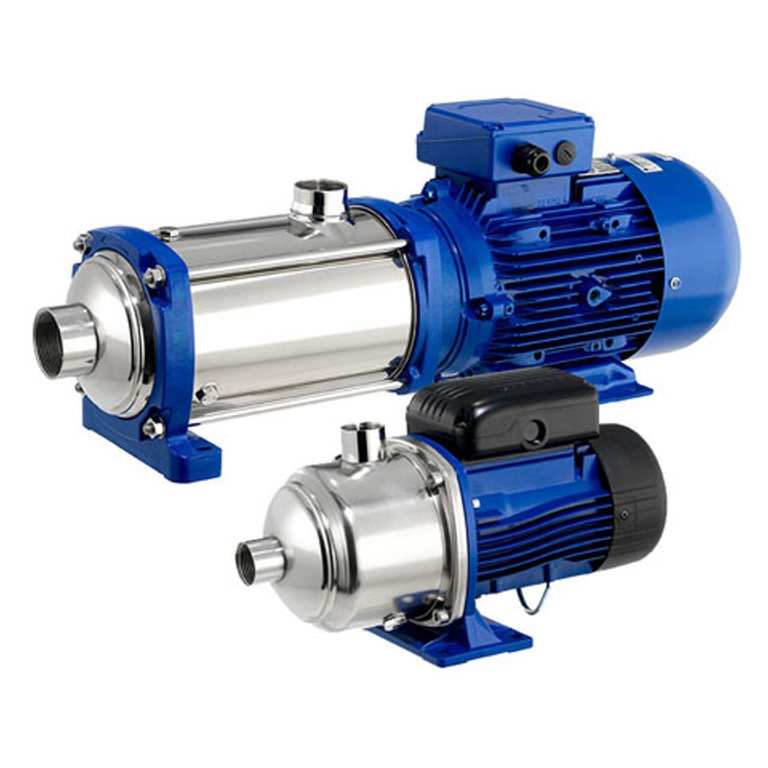

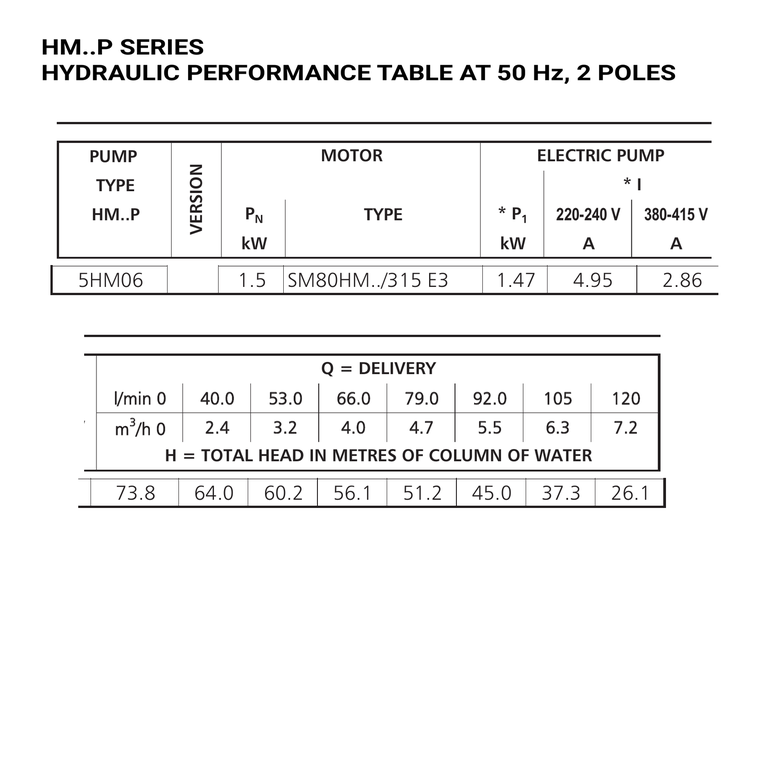

Belge ve görsel notu: Müşteri alanına, exact kodun açıklamasını, P malzeme yapısını, VBE sınırlarını, üç fazlı 5HM06 H–Q satırını ve ölçü/ağırlık verisini kapsayan resmî 11/2025 e-HM 50 Hz teknik katalog eklenmiştir. Ana görsel e-HM seri görünümü, kesit P konstrüksiyonunu gösterir; bunlar P/N’e özel fotoğraf değildir. Üçüncü görsel exact 5HM06 P üç fazlı performans tablosudur; çok eğrili aile grafiği ürün eğrisi gibi sunulmamıştır. S/N tam paslanmaz, M tek faz, e-SM/Hydrovar sürücülü ve Victaulic bağlantılı varyantlar bu kayda aktarılmamıştır.
| Model / resmî ürün kimliği | LOWARA 5HM06P15T5RVBE; Xylem SPARK ürün numarası 104600290 |
|---|---|
| Pompa tipi | e-HM yatay çok kademeli, standart sabit hızlı yüzey pompası; 5 m³/sa sınıfı, 6 çark |
| Kod çözümü | P = AISI304 gövde/difüzör/mil/salmastra yuvası + teknopolimer çark; T = üç faz; 5R = 50 Hz 3~220–240/380–415 V; VBE = alüminyum oksit/karbon/EPDM salmastra |
| Motor | 1,5 kW / yaklaşık 2 HP, iki kutup, TEFC, IE3; motor IP55, elektrik pompası IPX5, F (155) |
| Hidrolik tablodaki P1 / akım | 1,47 kW; 220–240 V’ta 4,95 A, 380–415 V’ta 2,86 A |
| Bağlantılar | standart dişli emiş Rp 1¼″, basma Rp 1″ |
| Çalışma sınırları | P/VBE ile PN10 / 10 bar; sıvı −30…+90 °C; üç fazlı ortam −15…+50 °C |
| Ölçü / ağırlık | A 149 mm, D 155 mm, H 219 mm, L 457 mm / 15 kg |
| 0/2,4/3,2/4,0/4,7/5,5/6,3/7,2 m³/sa için H | 73,8/64,0/60,2/56,1/51,2/45,0/37,3/26,1 mSS |
| H–Q standardı | ISO 9906:2012 Grade 3B, 50 Hz, iki kutup; ρ=1 kg/dm³ ve ν=1 mm²/s |
| Çark | PPO+PS+%30 GF veya PPE+PS+%30 GF teknopolimer; aşınma halkası PPS |
| VBE salmastra | alüminyum oksit/karbon yüzler, EPDM elastomer; doldurma/tahliye tapaları AISI316 |
| Kullanım notu | |
| Seri; basınç yükseltme, su besleme, yıkama/temizleme, HVAC ve su arıtma uygulamaları için tanımlanır. | |
| Kesin seçimde H–Q çalışma noktası, akışkan uyumu, sıcaklık/basınç sınırları, tesis kayıpları ve sahadaki etiket bilgileri birlikte doğrulanmalıdır. |
Kimlik, varyant ve belge notu: Resmî Xylem SPARK kaydındaki 104600290 — 5HM06P15T5RVBE ürün numarası exact 50 Hz, 1,5 kW, üç fazlı konfigürasyonu doğrular; veritabanında ayrı plaka/P/N alanı bulunmadığından bu bilgi resmî katalog kimliği olarak tutulmuştur. P sürümü AISI304 gövde/difüzör/mil/salmastra yuvası ile teknopolimer çark kullanır; S tam AISI304 ve N AISI316 varyantları bu ürün değildir. M tek faz, e-SM/Hydrovar sürücülü ve Victaulic bağlantılı ürünler de dışarıda bırakılmıştır. VBE dışındaki salmastra kombinasyonlarının PN16 veya +120 °C sınırları aktarılmamış; exact P/VBE için PN10 ve −30…+90 °C kullanılmıştır. Müşteri PDF’i tek modele özel föy değil, hedef kodun açıklamasını, malzemesini, motorunu, H–Q satırını ve ölçüsünü doğrudan kapsayan resmî e-HM teknik katalogdur. Ana görsel seri düzeyi, kesit P konstrüksiyonu ve performans görseli exact 5HM06 P üç faz performans tablosudur.
