LOWARA 46SV5G185T/E, 50 Hz iki kutuplu e-SV ailesinde yer alan dikey çok kademeli in-line santrifüj pompadır. Lowara CAD Center, bu ürünü ayrı bir 46SV5G185T E / Lowara by Omega tam pompa satırı olarak yayımlar; üretici katalogdaki /Letter alanını üretici tarafından atanmış ek açıklama olarak tanımlar.
Gövde ve malzeme notu: G yapı yalnız AISI 304 değildir; üreticinin G versiyon tablosunda dökme demir gövde/destek parçaları ile AISI 304, AISI 316L ve AISI 431 paslanmaz bileşenlerin birlikte kullanıldığı belirtilir.

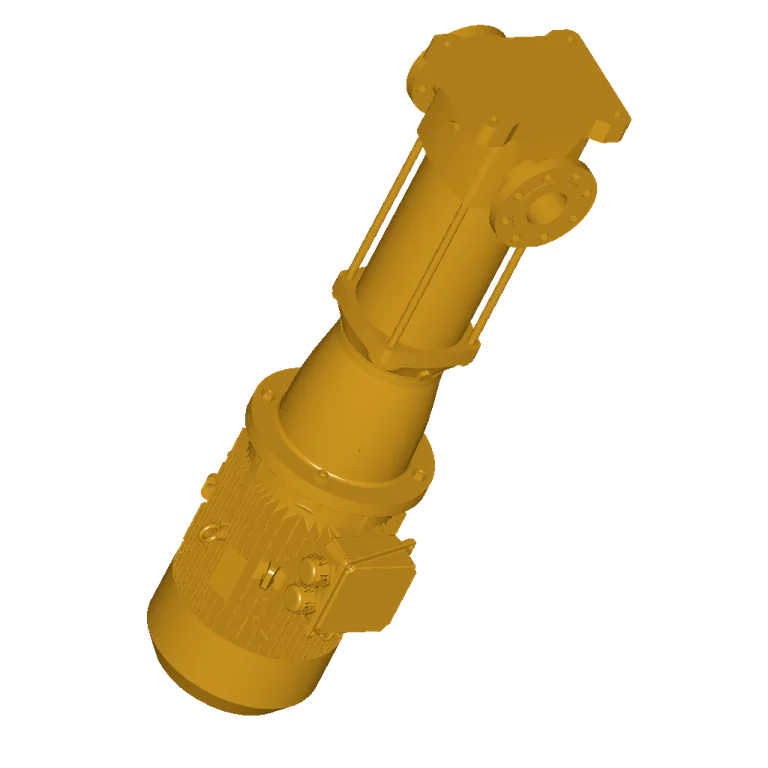

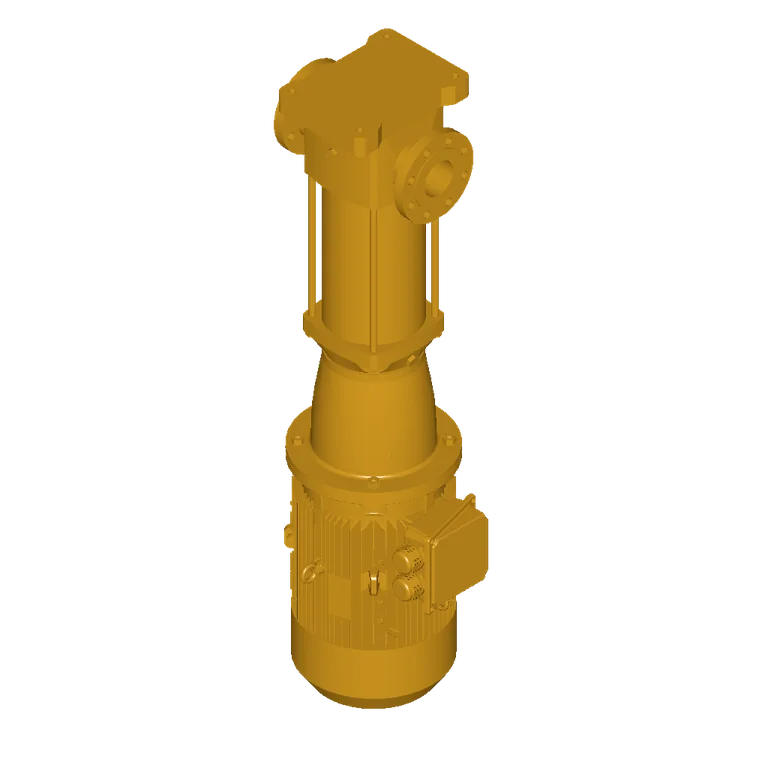

Görsel notu: Ana ve ikinci görsel, Lowara CAD Center’daki exact 46SV5G185T E satırından indirilen STEP modelinden iki ayrı açıyla üretilen CAD teknik görünümleridir; ürün fotoğrafı değildir.
| Model / yapı | Lowara 46SV5G185T/E; dikey çok kademeli, 50 Hz, iki kutuplu |
|---|---|
| Model ek açıklaması | /E, üreticinin atadığı ek açıklama harfidir; özel yüzey işlemi olarak yorumlanmaz |
| Motor | Lowara by Omega 3MAS 160LA2 B5; üç fazlı, IE3 |
| Nominal güç / hız | 18,5 kW / 2940 d/d |
| Besleme / nominal akım | 50 Hz üç fazlı motor. Üretici motor tablosunda 400 V için 32,5 A ve 690 V için 18,8 A verilir; bağlantı seçimi motor isim plakası ve üreticinin bağlantı şemasına göre yapılmalıdır. |
| Azami çalışma basıncı | PN 16 |
| 46SV5 hidrolik referansı | 0 m³/h’de 134,5 mSS; 25 m³/h’de 125,1 mSS; 40 m³/h’de 116,0 mSS; 54 m³/h’de 103,0 mSS; 60 m³/h’de 71,5 mSS |
| Ölçüler / ağırlık | L1 884 mm; L2 545 mm; D1 322 mm; D2 350 mm; M 240 mm; pompa 82 kg, elektrik pompası 200 kg |
| G versiyonu malzemeleri | gövde, alt destek, adaptör, kaplin, üst başlık ve salmastra yuvası dökme demir; çark AISI 316L; difüzör ve dış kovan AISI 304; mil AISI 431 |
| Mekanik salmastra | silisyum karbür / karbon / EPDM |
Seçim notu: Debi-basınç seçimi, üreticinin 46SV5 50 Hz hidrolik referans eğrisi ve gerçek tesisat koşullarıyla eşleştirilmelidir. Nihai seçimde akışkan uyumluluğu, sıcaklık, basınç ve isim plakası kontrol edilmelidir.

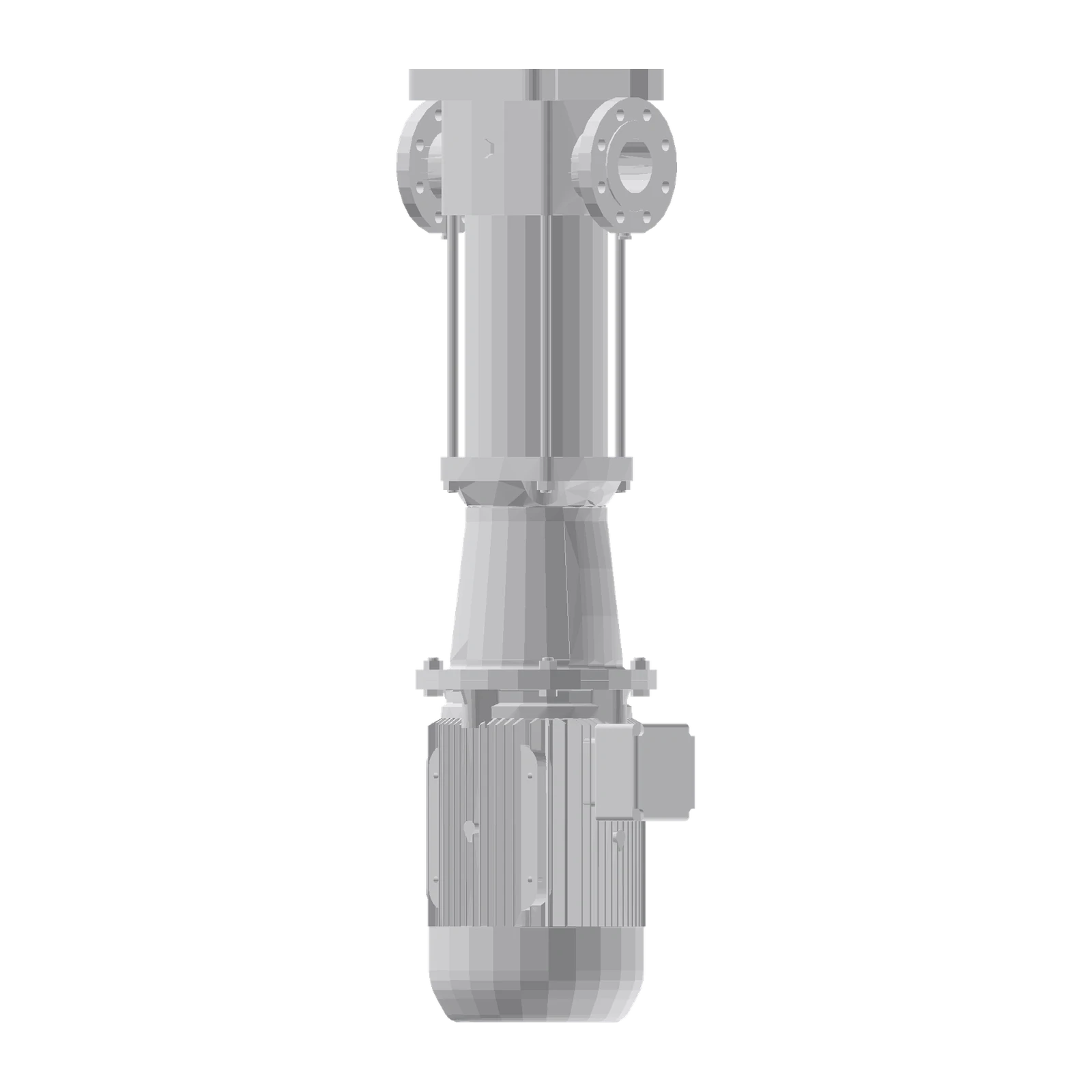

Görsel notu: Bu kayıttaki iki WebP, Lowara’nın exact 46SV5G185T E CAD satırından sağlanan STEP teknik modelinin iki ayrı görünümüdür; ürün fotoğrafı değildir.
