LOWARA 46SV4/2AG150T/E, 50 Hz iki kutuplu e-SV ailesinde yer alan dikey çok kademeli in-line santrifüj pompadır. Lowara CAD Center, ürünü ayrı bir 46SV4/2AG150T E / Lowara by Omega tam pompa satırı olarak yayımlar. Üretici katalogdaki /Letter alanını üreticinin atadığı ek açıklama olarak tanımlar.
Gövde ve malzeme notu: G yapı yalnız AISI 304 değildir. Üreticinin G versiyonu tablosunda dökme demir gövde/destek parçaları ile AISI 304, AISI 316L ve AISI 431 paslanmaz bileşenlerin birlikte kullanıldığı belirtilir.

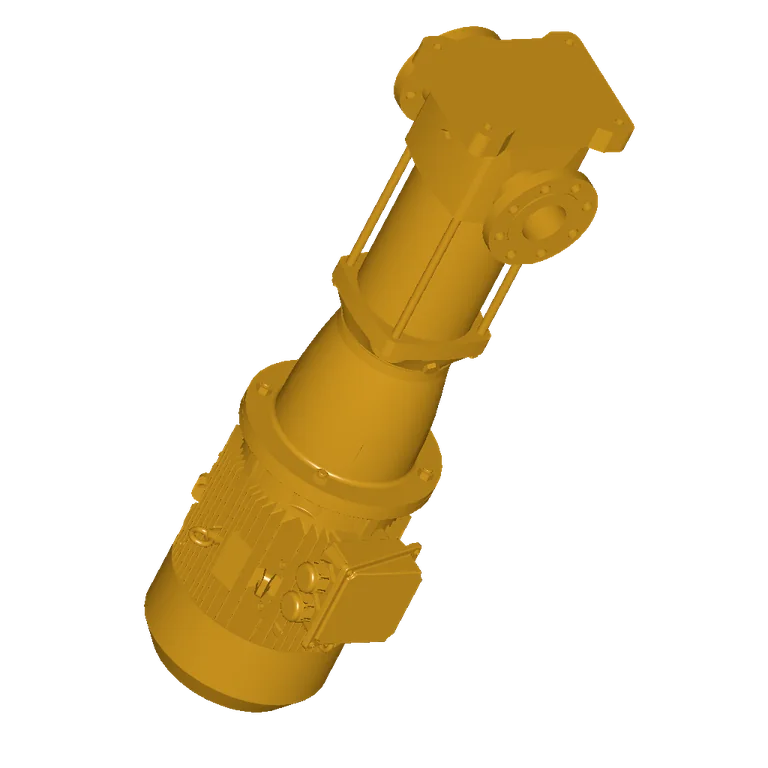

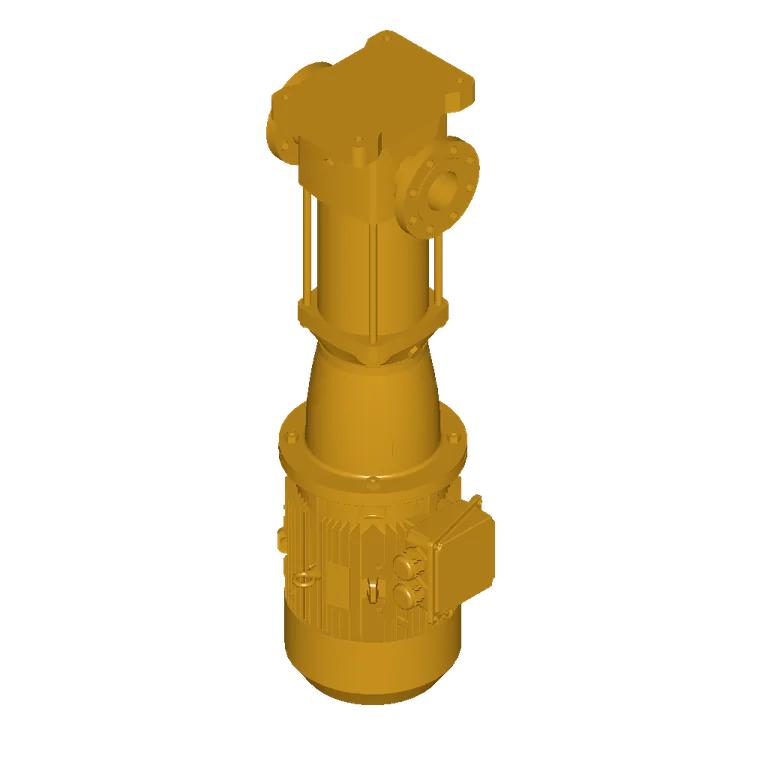

Görsel notu: Ana ve ikinci görsel, Lowara CAD Center’daki exact 46SV4/2AG150T E satırından indirilen STEP modelinden iki ayrı açıyla üretilen resmî CAD teknik görünümleridir; ürün fotoğrafı değildir.
| Model / yapı | Lowara 46SV4/2AG150T/E; dikey çok kademeli, 50 Hz, iki kutuplu |
|---|---|
| Model ek açıklaması | /E, üreticinin atadığı ek açıklama harfidir; pasivasyon veya elektropolisaj olarak yorumlanmaz |
| Motor | CAD Center’da Lowara by Omega; katalog motor tablosu 3MAS 160MB2 B5 15KW E3, üç fazlı, IE3 |
| Nominal güç / hız | 15 kW / 2930 d/d |
| Besleme / nominal akım notu | Katalogdaki 400 V, 50 Hz motor satırında 26,6 A belirtilir. Nihai besleme gerilimi, bağlantı yöntemi ve akım için teslim edilen motorun isim plakası ile yetkili elektrikçi doğrulaması esas alınmalıdır. |
| Basınç / bağlantı referansı | PN 16; G-N-P çiziminde DN80 seri bağlantı referansı |
| 46SV4/2A hidrolik referansı | 0 m³/h’de 92,4 mSS; 22 m³/h’de 90,7 mSS; 30 m³/h’de 87,0 mSS; 40 m³/h’de 79,0 mSS; 60 m³/h’de 45,6 mSS |
| Ölçüler / ağırlık | L1 809 mm; L2 500 mm; D1 321 mm; D2 350 mm; M 240 mm; pompa 78 kg, elektrik pompası 181 kg |
| G versiyonu malzemeleri | gövde, alt destek, adaptör, kaplin, üst başlık ve salmastra yuvası dökme demir; çark AISI 316L; difüzör ve dış kovan AISI 304; mil AISI 431 |
| Mekanik salmastra | silisyum karbür / karbon / EPDM |
Seçim notu: Debi-basınç seçimi, üreticinin 46SV4/2A 50 Hz hidrolik referans tablosu ve gerçek tesisat koşullarıyla eşleştirilmelidir. Nihai seçimde akışkan uyumluluğu, sıcaklık, basınç ve motor isim plakası kontrol edilmelidir.

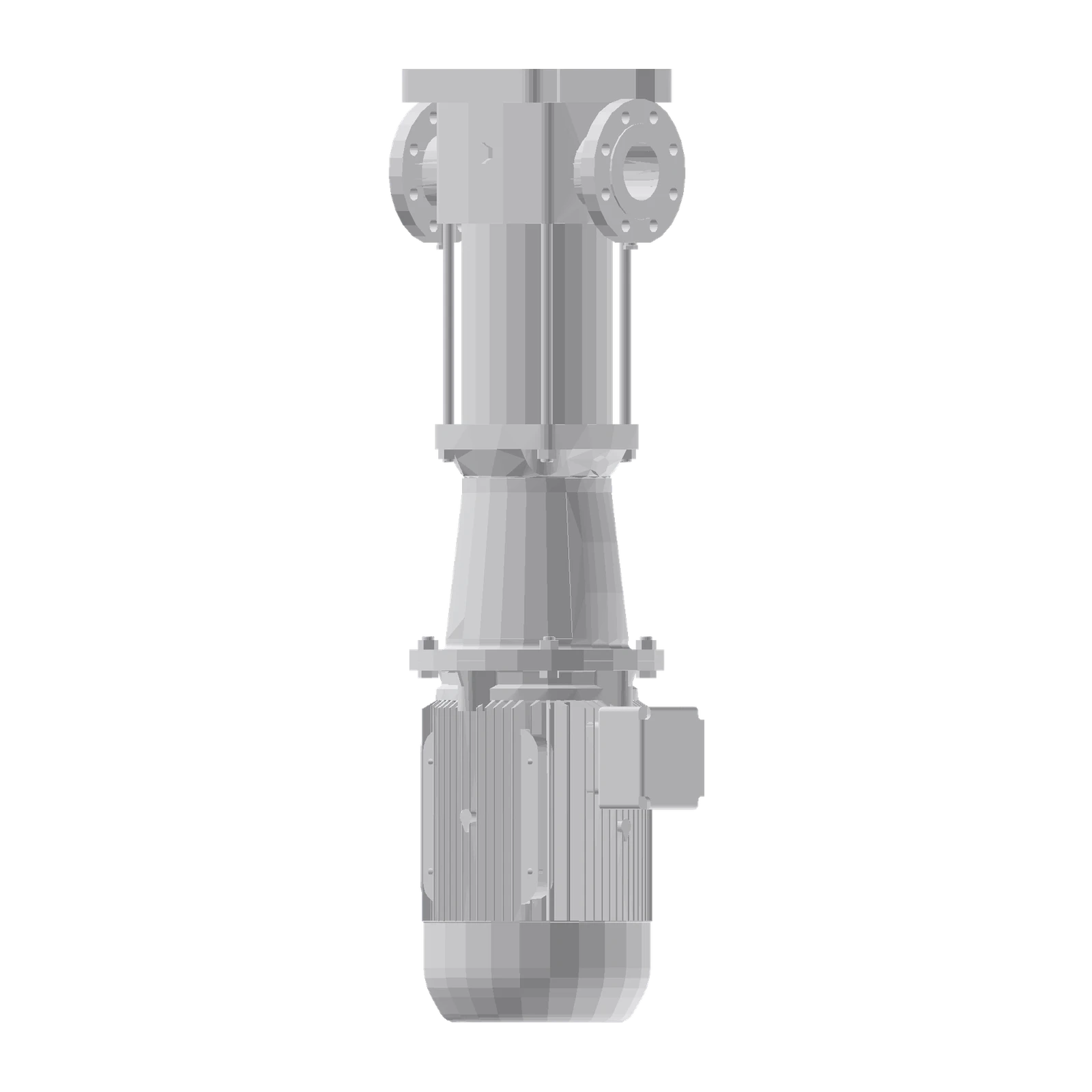

Görsel notu: Bu kayıttaki iki WebP, Lowara’nın exact 46SV4/2AG150T E CAD satırından sağlanan STEP teknik modelinin iki ayrı görünümüdür; ürün fotoğrafı değildir.
