Lowara 46SV2G075T/E, G konstrüksiyonlu dikey çok kademeli in-line santrifüj pompadır. G sürümünde AISI 304 ve dökme demir birlikte kullanılır: gövde/alt destek/üst başlık dökme demir; çark AISI 316L; difüzör ve dış kılıf AISI 304’tür. Bu nedenle ürün, bütünüyle AISI 304 ıslak parçalı olarak tanımlanmaz.
Resmî e-SV 50 Hz katalogtaki 46SV2../E model satırı 7,5 kW, IEC 132, DN80 ve PN16 bilgilerini verir. 50 Hz için güvenli besleme ifadesi 3~ 380–415 V Δ / 660–690 V Y’dir; 400 V katalog referansında akım 14,0 A ve devir yaklaşık 2915 d/d’dir.
Resmî H–Q tablosunda 15–45 m³/h arasındaki katalog noktaları 48,5–25,1 mSS’dir. 0 m³/h’daki 52,6 mSS yalnız kapalı vana yüksekliğidir; debi seçimi bu yayımlanmış çalışma noktaları ile yapılmalıdır. Nihai seçim sistem eğrisi, NPSH, akışkan uyumluluğu, sıcaklık ve tesisat kayıplarıyla doğrulanmalıdır.

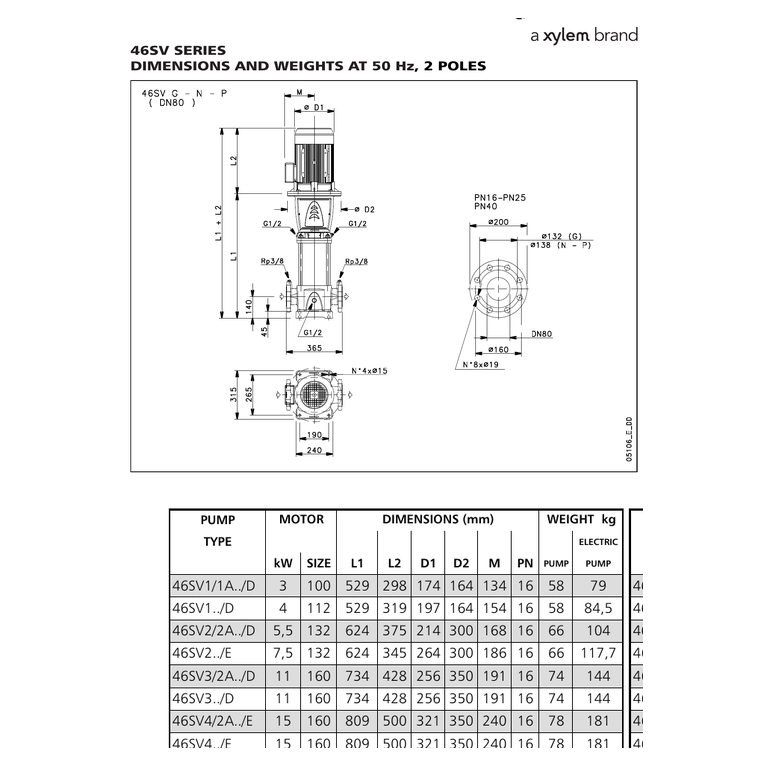

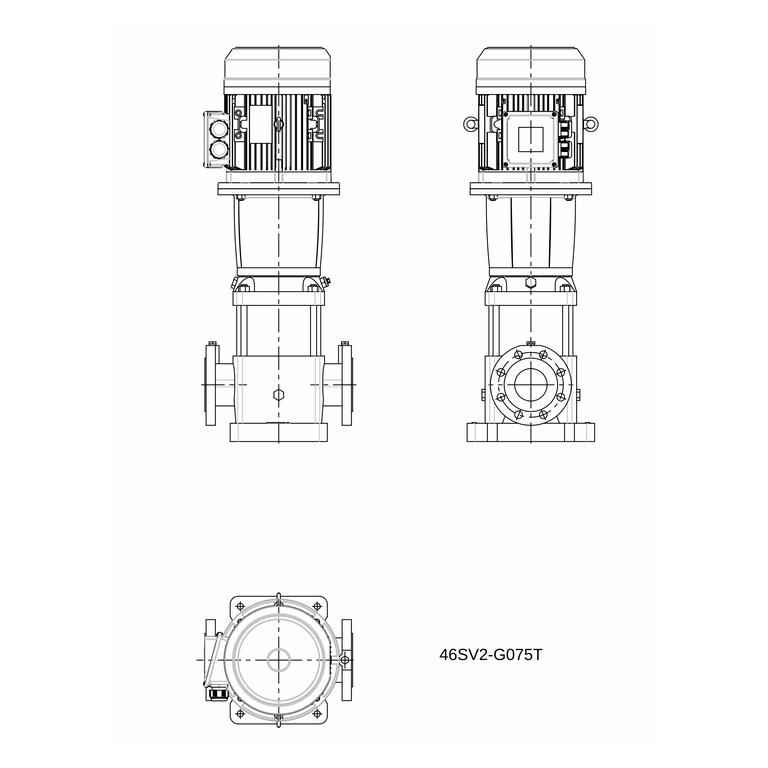

Yayınlanan görseller ürün fotoğrafı değil, tam model CAD çizimi ile resmî teknik katalog kaynaklarıdır.
| Model | 46SV2G075T/E |
|---|---|
| Pompa tipi | G konstrüksiyonlu dikey çok kademeli in-line santrifüj pompa; AISI 304 / dökme demir, DN80 yuvarlak flanş |
| G konstrüksiyonu | Gövde, alt destek ve üst başlık dökme demir; çark AISI 316L; difüzör ve dış kılıf AISI 304; mil AISI 431 |
| Motor gücü | 7,5 kW / 10 HP |
| Besleme | 3~ 380–415 V Δ / 660–690 V Y, 50 Hz |
| 400 V referans değerleri | 14,0 A, yaklaşık 2915 d/d; 2 kutup |
| Bağlantılar | DN80 in-line yuvarlak flanş |
| Çalışma noktaları | 15/18/22/25/30/35/40/45 m³/h’da sırasıyla 48,5/47,7/46,1/44,2/41,7/38,7/31,4/25,1 mSS |
| Kapalı vana yüksekliği | 0 m³/h’da 52,6 mSS; çalışma aralığı olarak değerlendirilmez |
| Hidrolik performans standardı | ISO 9906:2012 Grade 3B |
| Motor koruma / izolasyon | IP55 / 155 (F), standart IE3 |
| Flanş basınç sınıfı | PN16 (46SV2../E katalog satırı) |
| Standart sıvı sıcaklığı | -30 °C ile +120 °C; akışkan ve uygulama koşulları ayrıca doğrulanmalıdır |
Kullanım alanları: Basınçlandırma ve su temini, sulama, yıkama sistemleri, su arıtma tesisleri, ısıtma-soğutma sirkülasyonu, kazan besleme ve uygun proses uygulamaları.
Uygulama notu: Askıda katı içermeyen su ve uygun sıvılar için tasarlanmıştır. Akışkan uyumluluğu, çalışma basıncı, sıcaklık, emiş koşulları ve elektriksel koruma nihai proje şartlarına göre doğrulanmalıdır.
