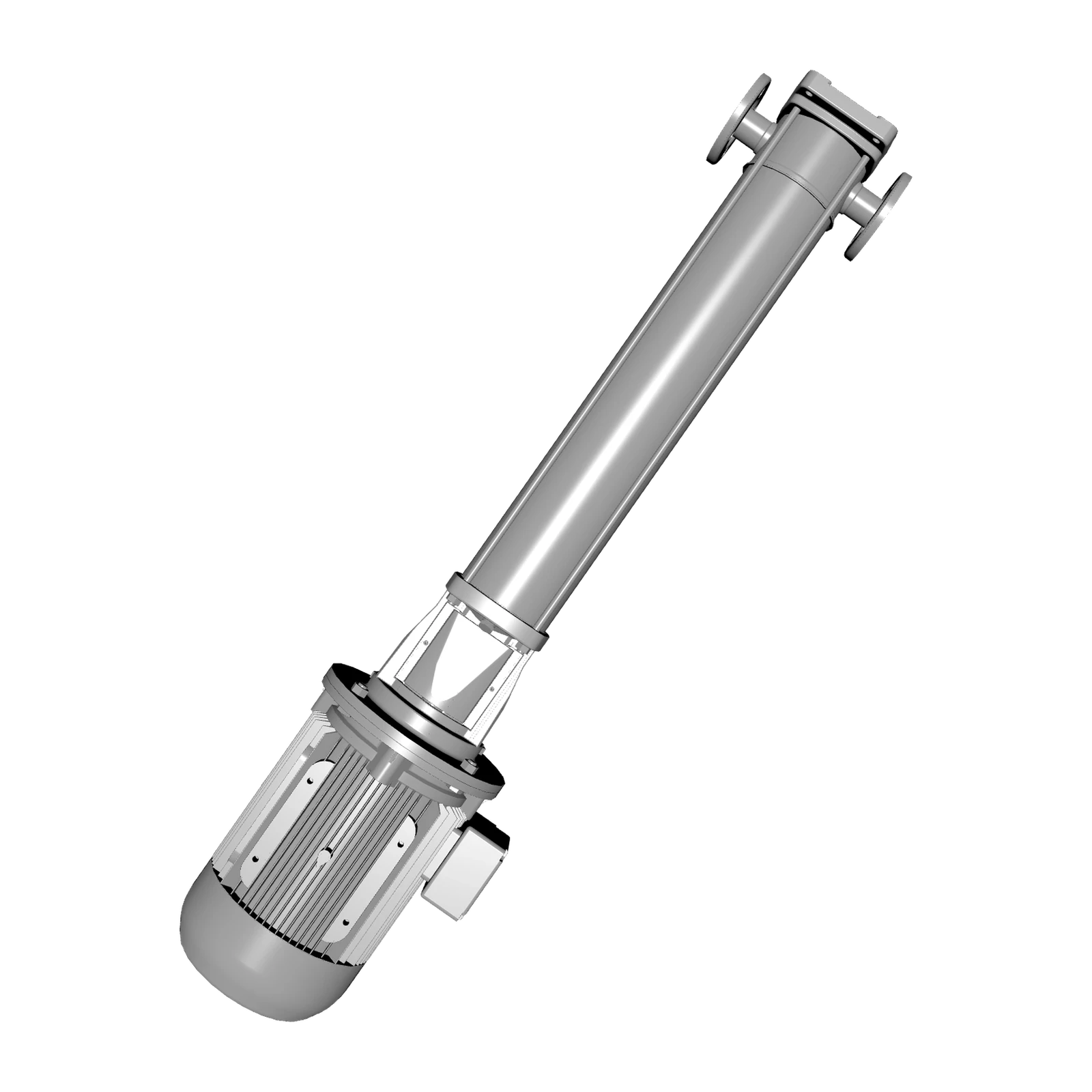

LOWARA 22SV17N185T/E, e-SV serisinde yer alan dikey çok kademeli, in-line bağlantılı santrifüj pompadır. Resmî kod anahtarında 22 nominal 22 m³/h sınıfını, 17 çark sayısını, N AISI 316 / yuvarlak PN25 flanşlı sürümü, 185 18,5 kW motor gücünü ve T üç fazlı motoru ifade eder. Sondaki /E üreticinin atadığı ek açıklama alanıdır; katalog bu ek için e-SM sürücüsü veya başka bir teknik anlam tanımlamaz.
Resmî 50 Hz katalogda 22SV17 için 18,5 kW / 25 HP, iki kutuplu ve yaklaşık 2900 d/d sınıfı; DN50, PN25 flanşlı yapı ile verilir. 3 fazlı standart motor beslemesi 50 Hz'de 3×380–415 V Δ / 660–690 V Y aralığındadır; nihai gerilim ve akım değerleri ürün etiketinden teyit edilmelidir.

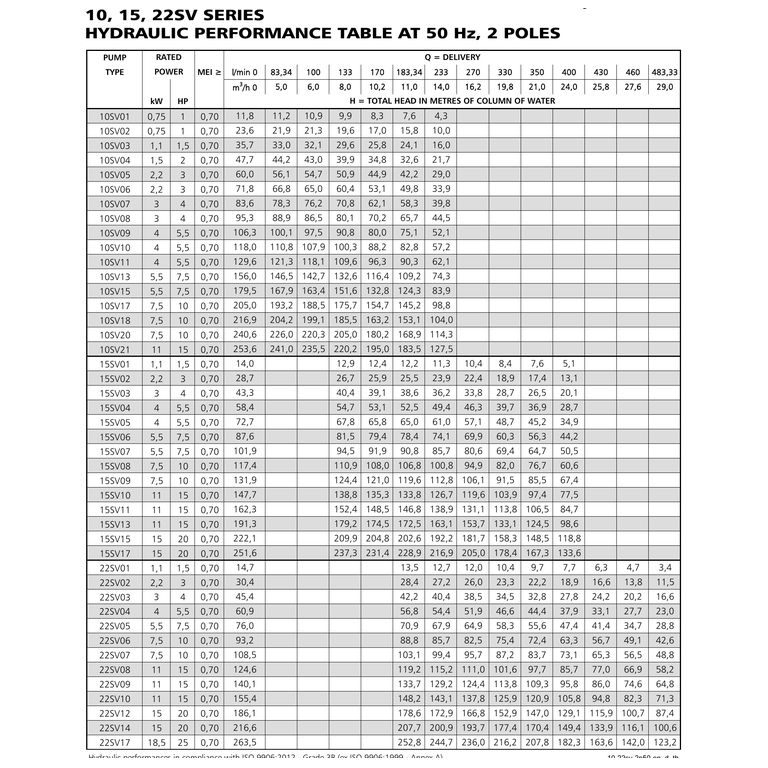

22SV17 H–Q tablosu için katalog referansları 11 / 252,8; 14 / 244,7; 16,2 / 236,0; 19,8 / 216,2; 21 / 207,8; 24 / 182,3; 25,8 / 163,6; 27,6 / 142,0 ve 29 / 123,2 mSS'dir. 0 m³/h'deki 263,5 mSS noktası kapalı vana basma yüksekliğidir; çalışma debisi olarak kullanılmaz. Nihai seçim sistem eğrisi, NPSH/emme şartları, akışkan ve tesisat kayıplarıyla yapılmalıdır.
| Model | LOWARA 22SV17N185T/E |
|---|---|
| Seri | Lowara e-SV |
| Pompa tipi | Dikey çok kademeli in-line santrifüj pompa |
| Kod çözümü | 22 = nominal 22 m³/h sınıfı; 17 = çark sayısı; N = AISI 316 / yuvarlak PN25 flanş; 185 = 18,5 kW; T = üç faz |
| Motor gücü | 18,5 kW / 25 HP |
| Motor | 3~, 50 Hz, 2 kutup, yaklaşık 2900 d/d; IE3, IP55, sınıf F |
| Besleme | 3×380–415 V Δ / 660–690 V Y, 50 Hz (etiket teyidi gerekir) |
| Bağlantı | DN50, yuvarlak PN25 flanşlı in-line |
| H–Q katalog noktaları | 11/252,8; 14/244,7; 16,2/236,0; 19,8/216,2; 21/207,8; 24/182,3; 25,8/163,6; 27,6/142,0; 29/123,2 m³/h / mSS |
| Kapalı vana yüksekliği | 0 m³/h'de 263,5 mSS; çalışma debisi değildir |
| Hidrolik performans standardı | ISO 9906:2012 Grade 3B |
| Motor gövde boyu | IEC 160 |

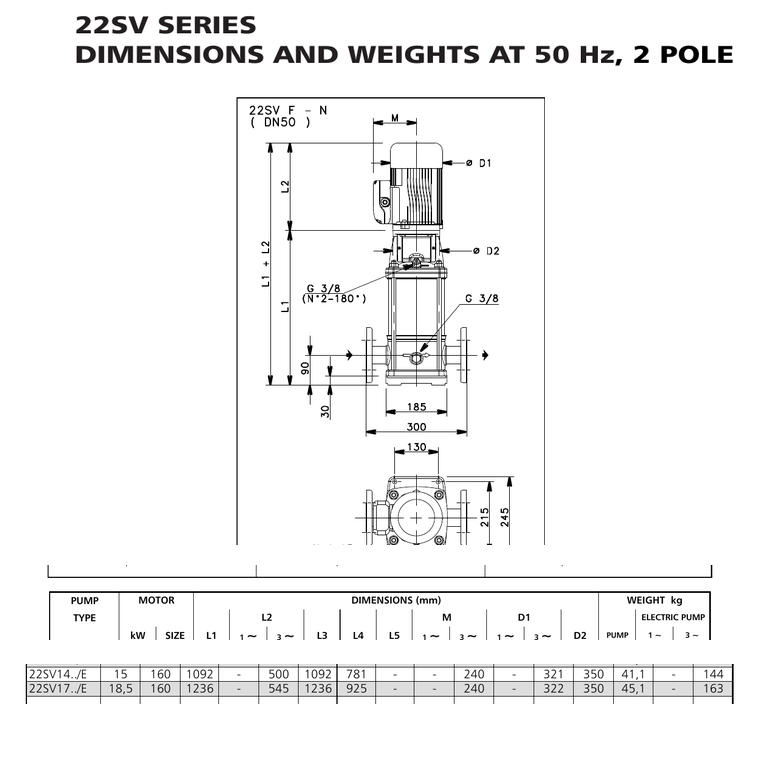

| Yükseklik (L1, üç faz) | 1236 mm |
| Elektrik pompası ağırlığı (üç faz) | 163 kg (resmî katalog tablosu) |
| N sürümü malzeme referansı | Pompa gövdesi, çark, difüzör, dış kılıf ve salmastra plakası AISI 316L; mil ve tapalar AISI 316; aşınma halkası PPS; standart salmastra SiC/karbon/EPDM |
Kullanım alanları: Temiz su transferi, bina ve ticari tesis basınçlandırması, su arıtma, sulama, yıkama/temizleme prosesleri ve uygun HVAC uygulamaları.
Uygulama notu: Pompa kendinden emişli değildir. Emiş hattı, NPSH marjı, akışkan uyumluluğu, sistem basıncı ve kuru çalışmaya karşı koruma proje koşullarına göre doğrulanmalıdır. Katı, lifli veya aşındırıcı parçacık içeren akışkanlar için kullanılmaz.

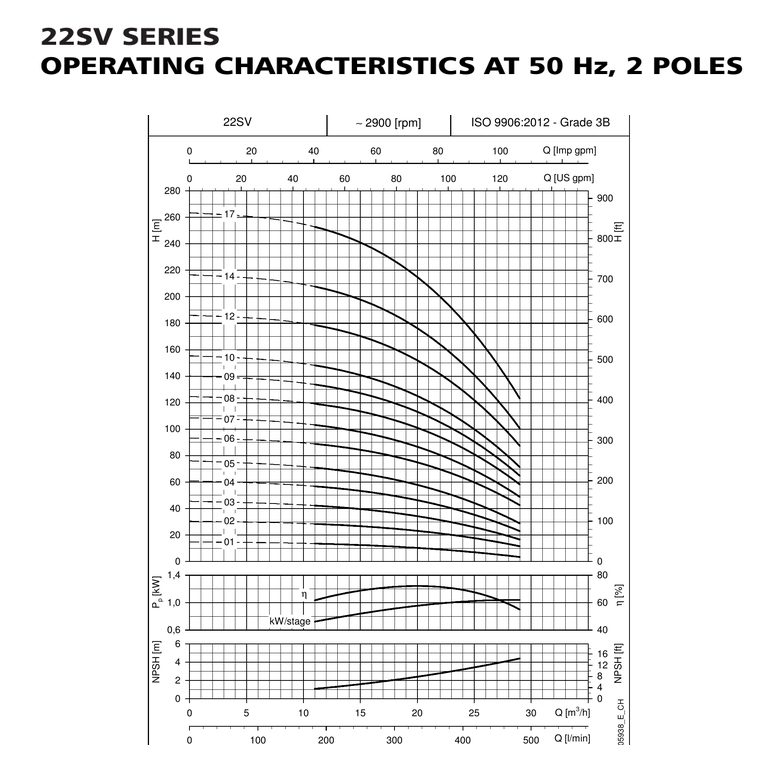

Görsel kaynak notu: Galerideki ölçü çizimi, performans eğrisi ve H–Q tablosu, Lowara e-SV 50 Hz teknik kataloğundan alınmış resmî teknik referanslardır; ürün fotoğrafı değildir.
