LOWARA 22SV12F150T/E, 50 Hz iki kutuplu, üç fazlı dikey çok kademeli in-line santrifüj pompadır. Lowara CAD Center, bu ürünü ayrı bir 22SV12F150T E / Lowara by Omega tam pompa satırı olarak yayımlar.
Model kodu notu: F, AISI 304 ve PN 25 yuvarlak flanşlı standart yapıyı belirtir. Kodun sonundaki /E, üreticinin atadığı ek açıklama harfidir; F serisindeki özel versiyon veya yüzey işlemi iddiası olarak yorumlanmaz.

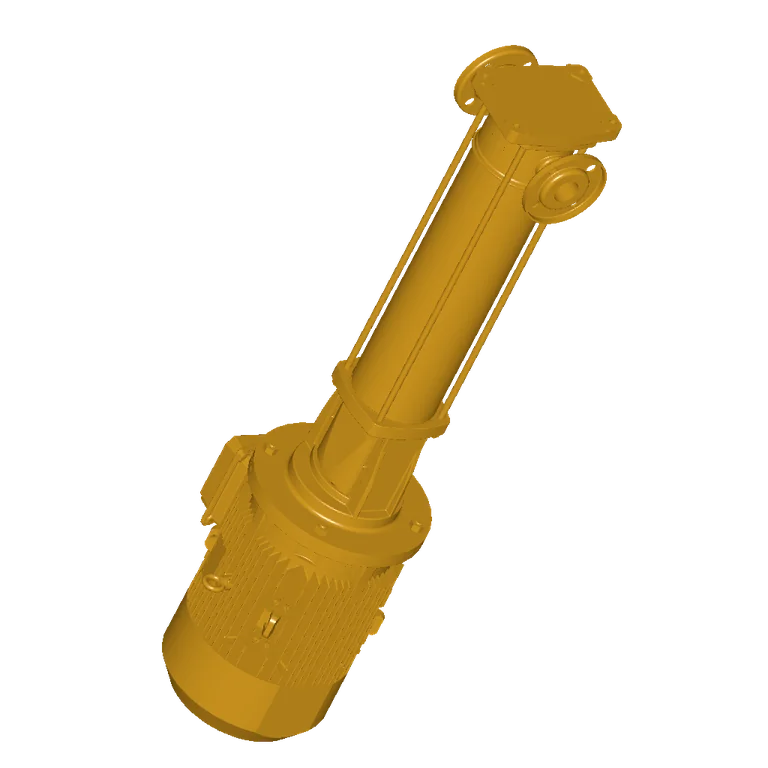

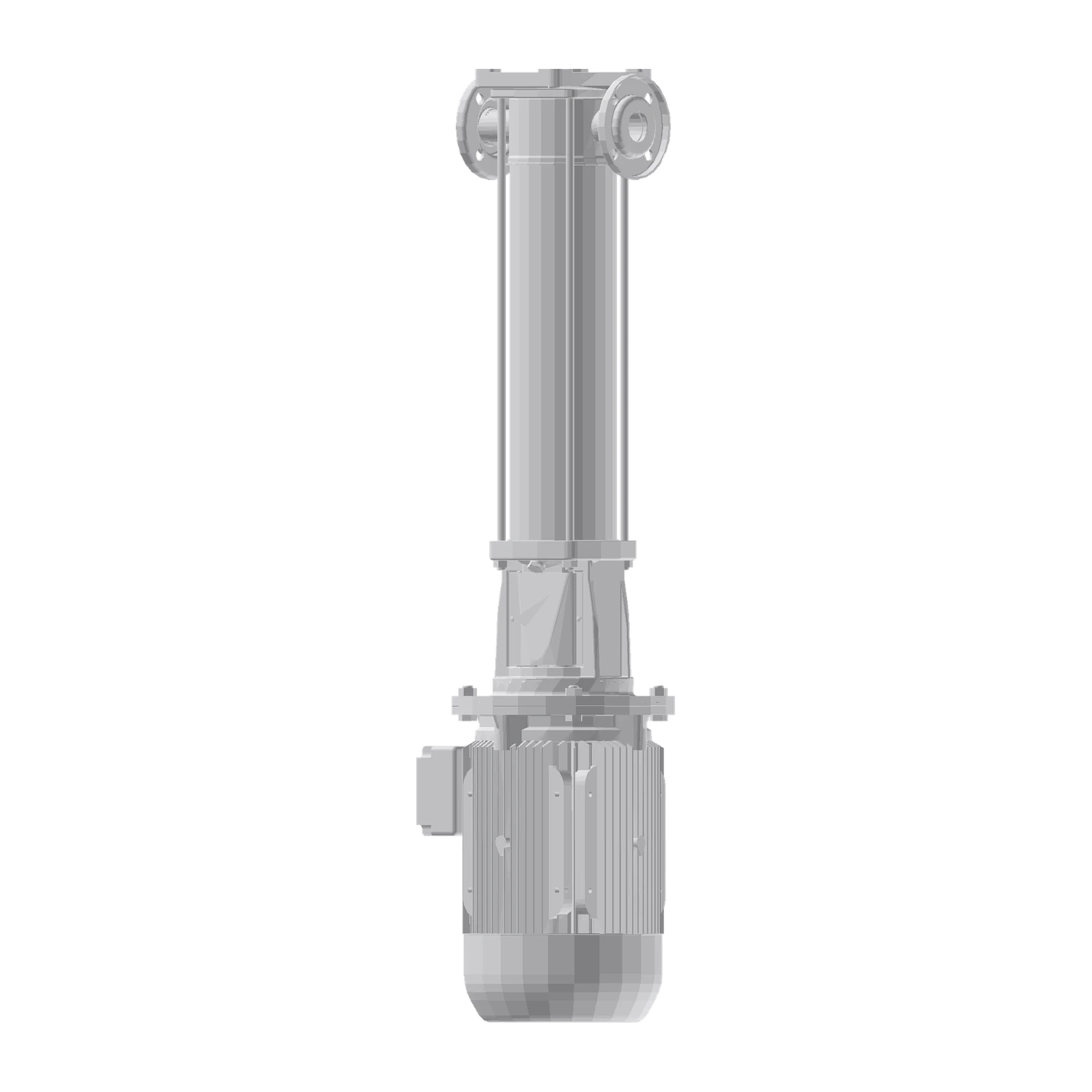

Görsel notu: Ana ve ikinci görsel, Lowara CAD Center’daki exact 22SV12F150T E satırından indirilen STEP modelinden iki ayrı açıyla üretilen resmî CAD teknik görünümleridir; ürün fotoğrafı değildir.
| Model / yapı | Lowara 22SV12F150T/E; dikey çok kademeli, 50 Hz, iki kutuplu, üç fazlı |
|---|---|
| Model ek açıklaması | /E, üreticinin atadığı ek açıklama harfidir; F serisinde özel yüzey işlemi olarak yorumlanmaz |
| Motor | Lowara by Omega 3MAS 160MB2 B5, 15 kW E3; 50 Hz, iki kutuplu |
| Nominal hız / güç katsayısı | 2930 d/d; cos φ 0,89 |
| Nominal akım | Üretici motor tablosunda 15 kW için 400 V sütunlarında 26,6 A verilir. Gerçek besleme ve bağlantı, teslim edilen motorun isim plakası ile üreticinin bağlantı şemasına göre seçilmelidir. |
| Bağlantı / azami çalışma basıncı | DN 50, Rp 2; F yapıda yuvarlak flanş, PN 25 |
| 22SV12 hidrolik referansı | 0 m³/h’de 186,1 mSS; 11 m³/h’de 178,6 mSS; 16,2 m³/h’de 166,8 mSS; 21 m³/h’de 147,0 mSS; 29 m³/h’de 87,4 mSS |
| Ölçüler / ağırlık | 3~ motor için L1 996 mm; L2 500 mm; D1 321 mm; D2 350 mm; pompa 38,4 kg, elektrik pompası 141 kg |
| F yapısı malzemeleri | pompa gövdesi, çark, difüzör, dış kovan, mil ve salmastra plakası AISI 304; adaptör dökme demir; taban ve kaplin alüminyum; gergi çubukları galvanizli çelik |
| Mekanik salmastra | silisyum karbür / karbon / EPDM |
Seçim notu: Debi-basınç seçimi, üreticinin 22SV12 50 Hz hidrolik referans eğrisi ve gerçek tesisat koşullarıyla eşleştirilmelidir. Nihai seçimde akışkan uyumluluğu, sıcaklık, basınç ve isim plakası kontrol edilmelidir.
Görsel notu: Bu kayıttaki iki WebP, Lowara’nın exact 22SV12F150T E CAD satırından sağlanan STEP teknik modelinin iki ayrı görünümüdür; ürün fotoğrafı değildir.
