LOWARA 15SV06F055T/D, 50 Hz tesisatlar için 5,5 kW IE3 motorlu, AISI304 paslanmaz çelik ıslak parçalı, DN50/DN50 bağlantılı dikey çok kademeli in-line santrifüj pompadır. Xylem SPARK’ta temel kalem 1016LD451 altında listelenir; SPARK çıktısındaki ELP 40/69 ifadesi item-description’dır. Aynı çekirdek etiketin ek varyantları olabildiğinden siparişte ekipman etiketi ve teklif P/N’i birlikte doğrulanmalıdır.
Kodda 15 15 m³/sa sınıfını, SV dikey çok kademeli yapıyı, 06 altı çarkı, F AISI304 ve PN25 yuvarlak/in-line flanşı, 055 5,5 kW motor gücünü ve T üç fazı ifade eder. Kod sonundaki /D, üretici tarafından atanan ekstra açıklama alanıdır; yüksek sıcaklık seçeneği gibi yorumlanmaz.

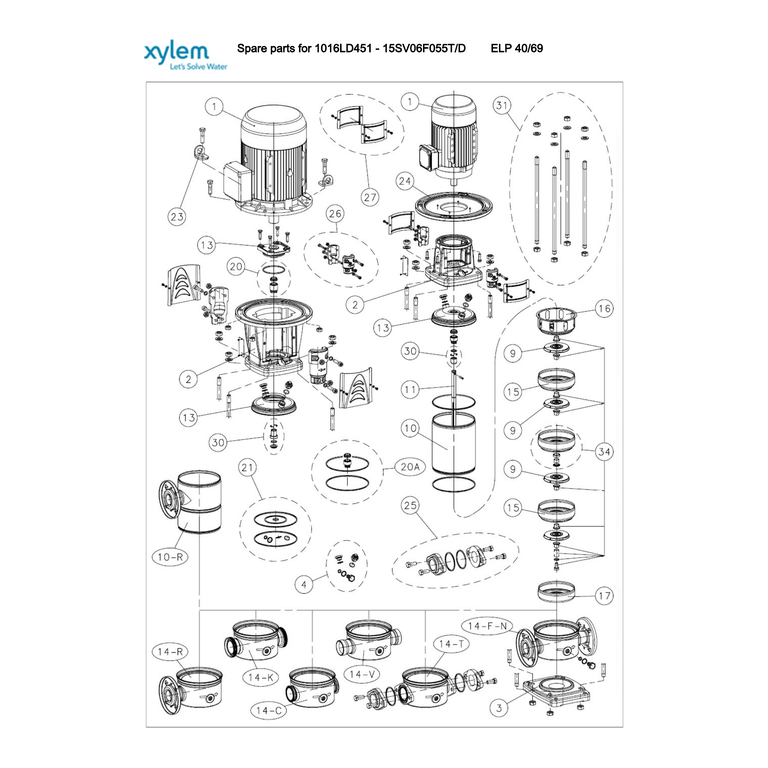

Görseller fiziksel ürün fotoğrafı değildir: ana görsel SPARK temel kalem 1016LD451’in resmî patlatılmış çizimidir; diğerleri üreticinin 15SV06 teknik ölçü ve 50 Hz performans referanslarıdır. Nihai seçim debi, basma yüksekliği, akışkan, NPSH ve sistem basıncıyla resmî eğri üzerinden yapılmalıdır.
| Doğrulanan çekirdek | LOWARA 15SV06F055T/D; Xylem SPARK temel kalemi 1016LD451 (SPARK item-description: ELP 40/69) |
|---|---|
| Pompa yapısı | Dikey çok kademeli, in-line santrifüj; F versiyonu AISI304 paslanmaz çelik ıslak parçalar ve PN25 yuvarlak flanş |
| Çark sayısı / seri sınıfı | 6 çark / 15 m³/sa sınıfı |
| Motor | PLM132RB5/355 E3, 5,5 kW (7,5 HP), IE3, 2 kutup, V1/B5 |
| Besleme | 50 Hz, 3×380–415 V Δ / 3×660–690 V Y; 400 V Δ’da 10,5 A |
| Devir | 2.880–2.910 d/dak |
| Koruma / izolasyon | IP55, sınıf F (155 °C), TEFC |
| Bağlantılar | DN50 emiş / DN50 basma, PN25 |

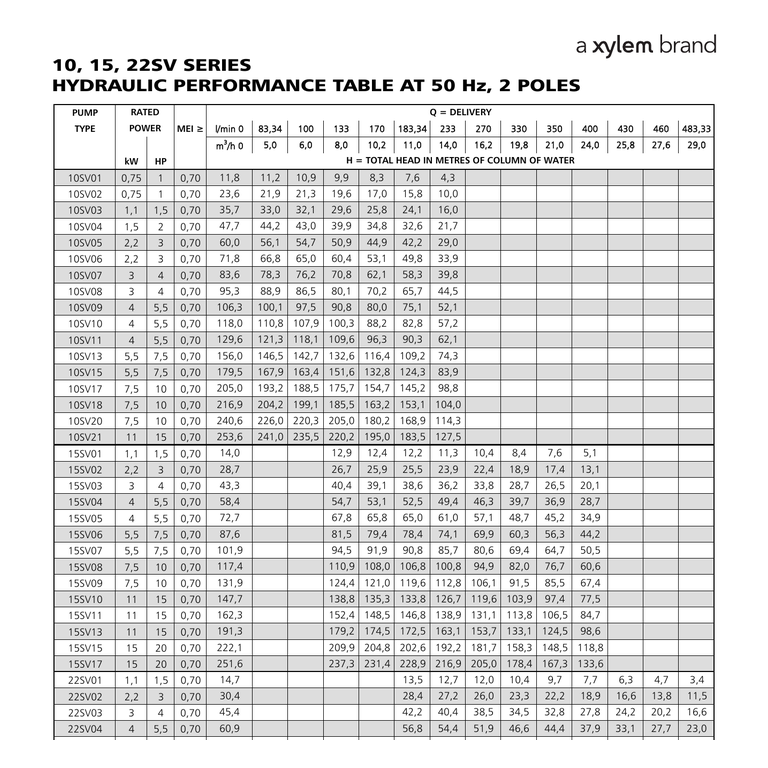

| 15SV06 50 Hz referans eğrisi | 0 / 8 / 10,2 / 11 / 14 / 16,2 / 19,8 / 21 / 24 m³/sa için sırasıyla 87,6 / 81,5 / 79,4 / 78,4 / 74,1 / 69,9 / 60,3 / 56,3 / 44,2 m basma yüksekliği; ISO 9906:2012 Grade 3B |
| Standart salmastra | silisyum karbür / karbon / EPDM |

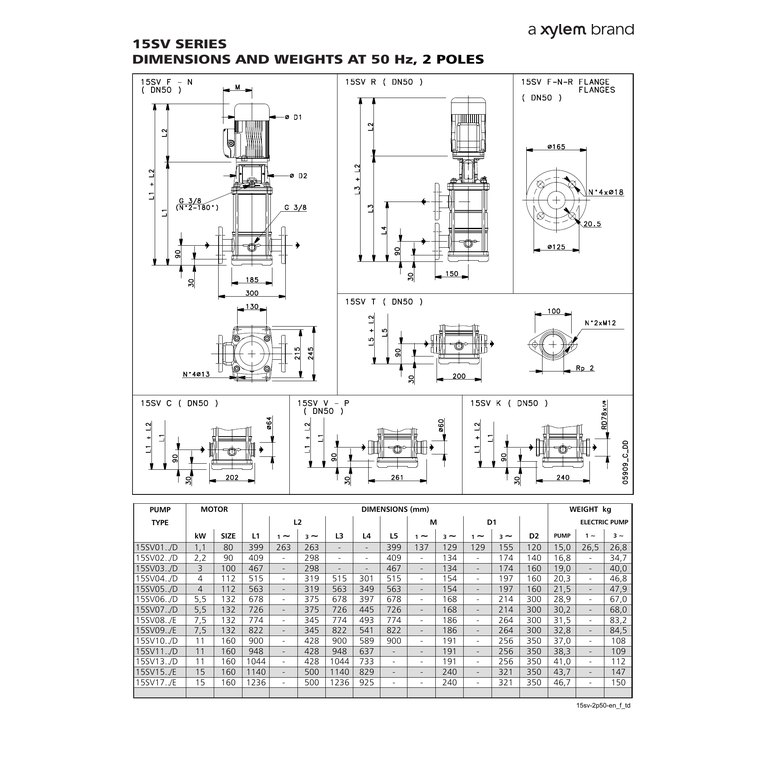

| Teknik referans boyutları | L1 678 mm, üç fazlı L2 375 mm, L4 397 mm, D1 214 mm, D2 300 mm; üç fazlı elektrikli pompa 67 kg |
| Kimlik doğrulama notu | |
| 1016LD451, SPARK’taki temel kalem eşleşmesidir. Aynı çekirdek etiketin ek varyantları olduğundan, bu numara tek başına tüm teklif/nameplate kombinasyonları için değişmez bir SKU iddiası olarak kullanılmamalıdır. |
Kullanım alanları: Askıda katı içermeyen ve malzeme/elastomerlerle uyumlu suyun basınçlandırılması ve temini, sulama, yıkama sistemleri, su arıtma, sıcak/soğuk HVAC devreleri, kazan besleme ve uygun su/glikol karışımı prosesleri.
Standart seri çalışma sınırları: 15SV standart serisi için üretici referansı sıvı sıcaklığını −30 ile +120 °C, PN25 yuvarlak flanşlı 1/3/5/10/15/22SV uygulamalarında azami çalışma basıncını 25 bar olarak verir. Kesin sınırlar, akışkan uyumluluğu, özel konfigürasyon ve ekipman etiketine göre ayrıca teyit edilmelidir.
Servis notu: Sipariş, bakım ve yedek parça işlemlerinde etiketteki tam 15SV06F055T/D kodu ile teklif/seri numarası birlikte kontrol edilmelidir. İndirilebilir İngilizce belge, SPARK temel kalemi 1016LD451’e ait resmî yedek parça listesidir; genel seri kataloğu müşteri belgesi olarak eklenmemiştir.
