LOWARA 10SV17F075T/E, 50 Hz iki kutuplu, üç fazlı dikey çok kademeli in-line santrifüj pompadır. Lowara CAD Center, bu ürünü ayrı bir 10SV17F075T E / Lowara by Omega tam pompa satırı olarak yayımlar.
Model kodu notu: F, AISI 304 ve PN 25 yuvarlak flanşlı standart yapıyı belirtir. Kodun sonundaki /E, üreticinin atadığı ek açıklama harfidir; F serisindeki özel versiyon veya yüzey işlemi iddiası olarak yorumlanmaz.

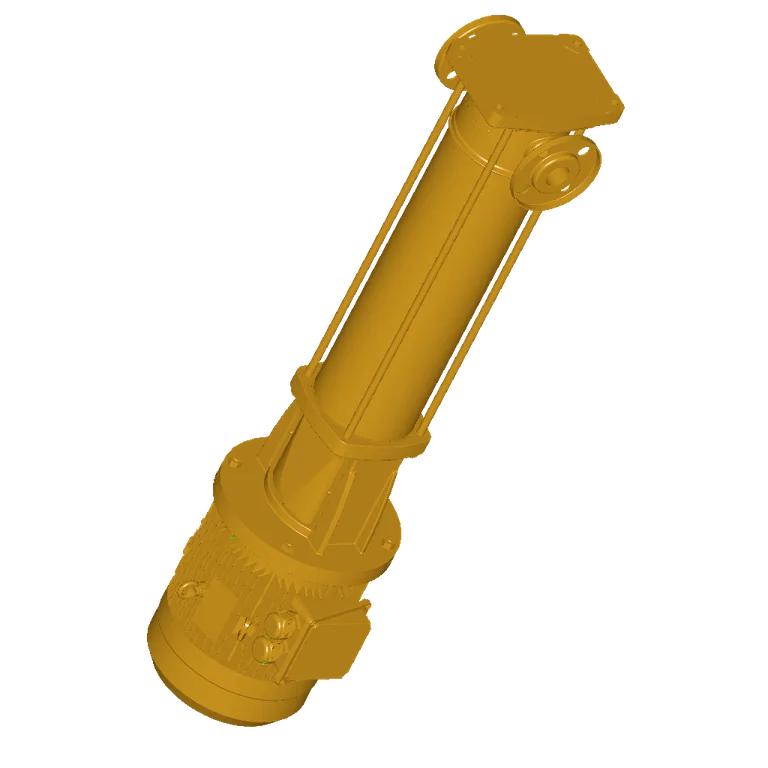

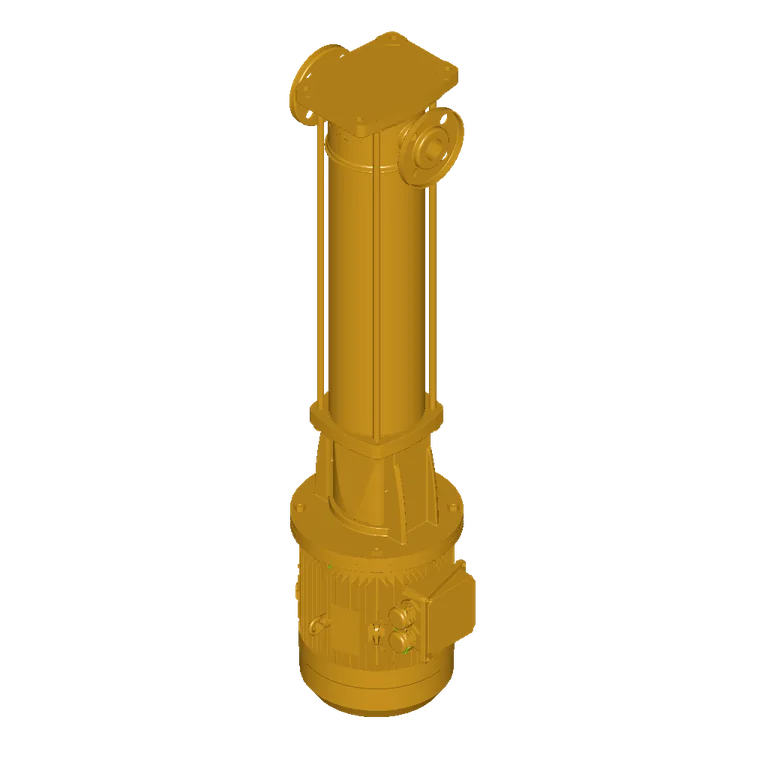

Görsel notu: Ana ve ikinci görsel, Lowara CAD Center’daki exact 10SV17F075T E satırından indirilen STEP modelinden iki ayrı açıyla üretilen resmî CAD teknik görünümleridir; ürün fotoğrafı değildir.
| Model / yapı | Lowara 10SV17F075T/E; dikey çok kademeli, 50 Hz, iki kutuplu, üç fazlı |
|---|---|
| Model ek açıklaması | /E, üreticinin atadığı ek açıklama harfidir; F serisinde özel yüzey işlemi olarak yorumlanmaz |
| Motor | Lowara by Omega 3MAS 132SB2 B5, 7,5 kW E3; 50 Hz, iki kutuplu |
| Nominal hız / güç katsayısı | 2915 d/d; cos φ 0,86 |
| Nominal akım | Üretici motor tablosunda 7,5 kW için 400 V sütunlarında 14,0 A verilir. Gerçek besleme ve bağlantı, teslim edilen motorun isim plakası ile üreticinin bağlantı şemasına göre seçilmelidir. |
| Bağlantı / azami çalışma basıncı | DN 40, Rp 1½; F yapıda yuvarlak flanş, PN 25 |
| 10SV17 hidrolik referansı | 0 m³/h’de 205,0 mSS; 5 m³/h’de 193,2 mSS; 8 m³/h’de 175,7 mSS; 10,2 m³/h’de 154,7 mSS; 14 m³/h’de 98,8 mSS |
| Ölçüler / ağırlık | 3~ motor için L1 924 mm; L2 345 mm; D1 264 mm; D2 300 mm; pompa 36,9 kg, elektrik pompası 88,6 kg |
| F yapısı malzemeleri | pompa gövdesi, çark, difüzör, dış kovan, mil ve salmastra plakası AISI 304; adaptör dökme demir; taban ve kaplin alüminyum; gergi çubukları galvanizli çelik |
| Mekanik salmastra | silisyum karbür / karbon / EPDM |
Seçim notu: Debi-basınç seçimi, üreticinin 10SV17 50 Hz hidrolik referans eğrisi ve gerçek tesisat koşullarıyla eşleştirilmelidir. Nihai seçimde akışkan uyumluluğu, sıcaklık, basınç ve isim plakası kontrol edilmelidir.

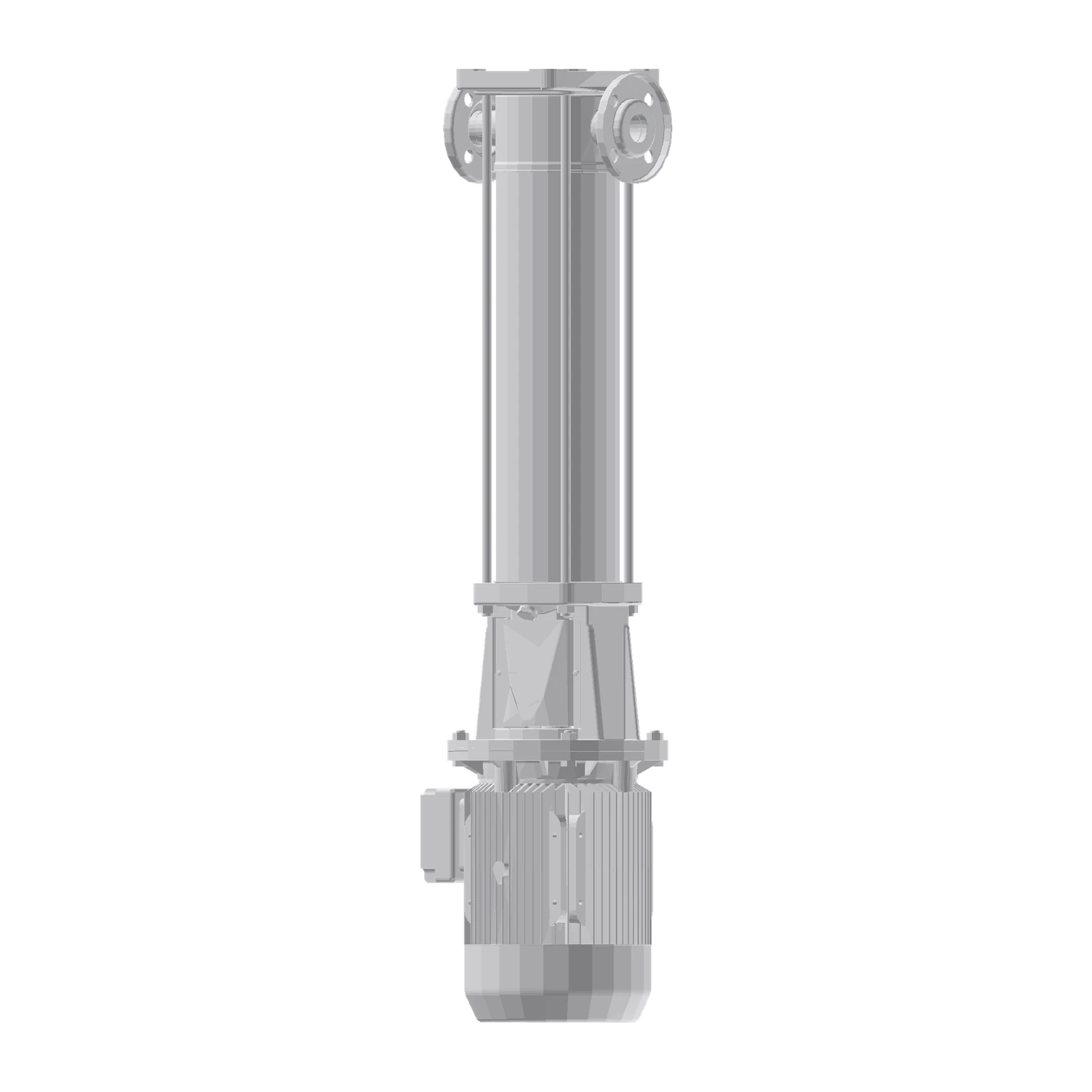

Görsel notu: Bu kayıttaki iki WebP, Lowara’nın exact 10SV17F075T E CAD satırından sağlanan STEP teknik modelinin iki ayrı görünümüdür; ürün fotoğrafı değildir.
