LOWARA 10SV15F055T/D; yuvarlak flanşlı, üç fazlı e-SV dikey çok kademeli in-line santrifüj pompadır. Resmî Xylem Spark ürün kaydındaki 1016LD291 kodu, bu model etiketini 50 Hz, 5,5 kW ve 3~380–415 V Δ / 660–690 V Y beslemeyle doğrular. Resmî Finlandiya fiyat listesindeki AA-1016LD291 satırı aynı 10SV15F055T/D, DN40/DN40, PN25 ve 73 kg yapısını verir. Veritabanında ayrı plaka/P/N alanı bulunmadığından bu kodlar ürün üzerindeki isim plakası olarak yazılmamış, resmî katalog kimlik referansı olarak korunmuştur.
Kod, elektrik ve performans: 10 m³/sa sınıfını, SV dikey çok kademeli seriyi, 15 kademe sayısını, F AISI304 yuvarlak flanşlı PN25 versiyonunu, 055 5,5 kW motor gücünü ve T üç fazı belirtir. Kod sonundaki /D üretici tarafından atanmış ek tanımdır; IE3 anlamı buna bağlanmamıştır. SKU’ya ait servis kaydı motorun IE3 olduğunu doğrular. 400 V nominal akımı 10,5 A'dır; motor iki kutuplu, yaklaşık 2900 d/d, IP55 ve yalıtım sınıfı F (155)'tir. ISO 9906:2012 Grade 3B 50 Hz tablosunda 0/5/6/8/10,2/11/14 m³/sa için basma yüksekliği 179,5/167,9/163,4/151,6/132,8/124,3/83,9 mSS'dir. Aile için azami verim debisi 10,5 m³/sa; 10SV15 eğrisindeki çalışma aralığı 5–14 m³/sa olarak verilir.
Yapı ve çalışma sınırları: Bağlantılar DN40/DN40, flanş sınıfı PN25 / 25 bar, pompa ağırlığı 35 kg ve üç fazlı komple pompa ağırlığı 73 kg'dır. Standart Q1BEGG mekanik salmastra; silisyum karbür, reçine emprenyeli karbon, EPDM ve AISI316 yay/diğer metal parçalardan oluşur; standart sıcaklık aralığı −30…+120 °C'dir. F versiyonunun AISI304 tanımı, gövde, çark, difüzör, dış gömlek, mil ve salmastra plakasının AISI304 olduğu standart sıvı ucu yapısını belirtir; adaptör dökme demir, taban ve kaplin alüminyum, tijler galvanizli çelik ve aşınma halkası PPS’tir. Servis listesindeki bazı uyumlu SS316 kitleri, teslim edilecek pompanın AISI316’ya yükseltildiğini kanıtlamaz; kritik akışkan uygulamasında seri no/isim plakası ve teklifli parça kapsamı teyit edilmelidir.

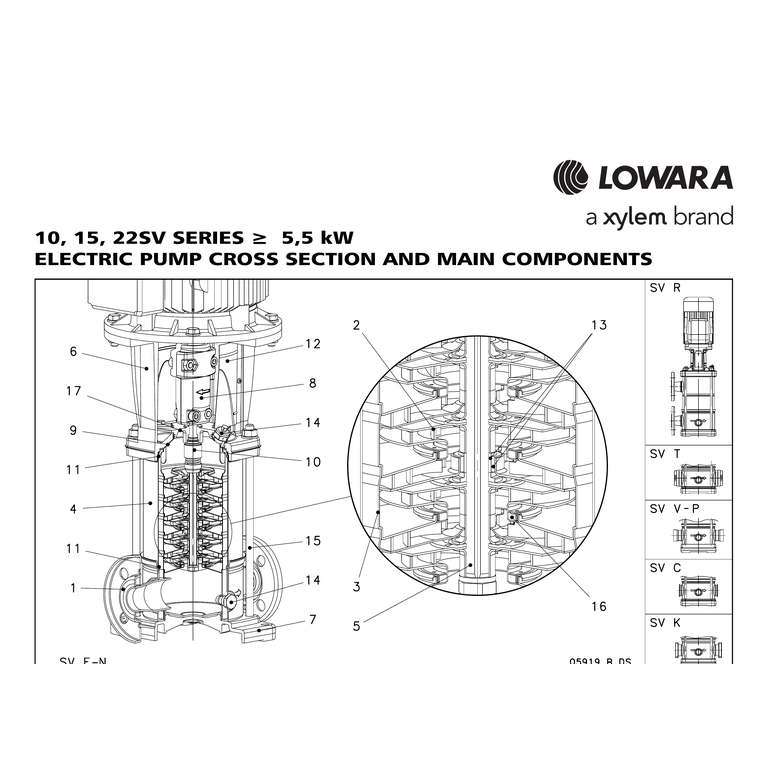

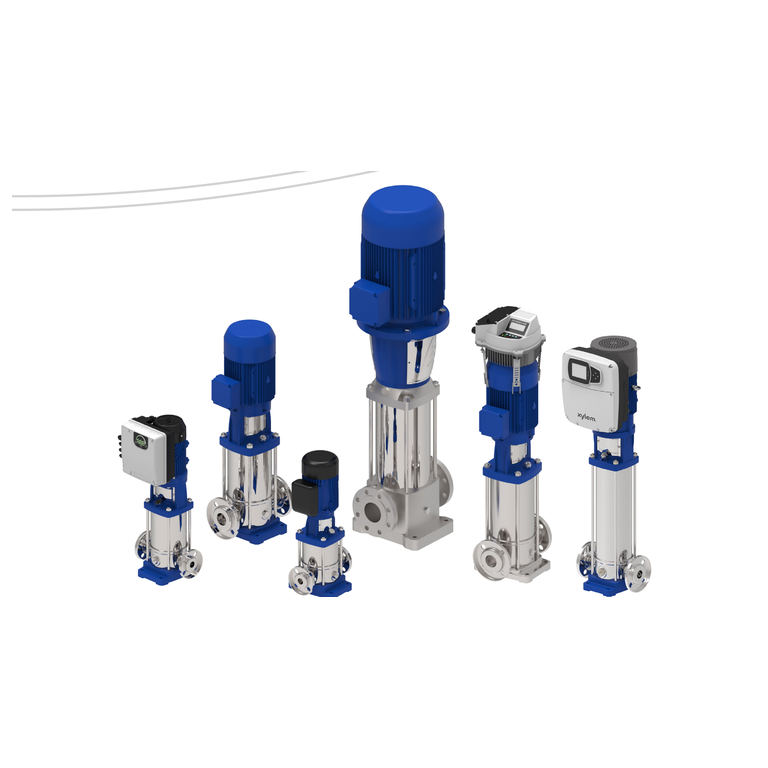

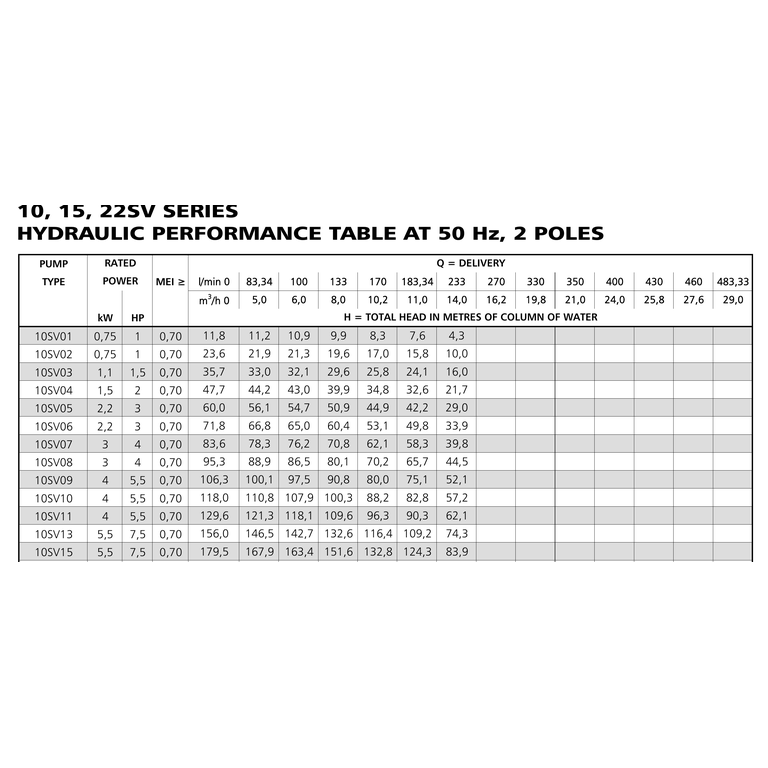

Ölçü, belge ve görsel notu: Resmî ölçü tablosunda L1 860 mm, L2 (üç faz) 375 mm, L4 579 mm, L6 870 mm, M (üç faz) 168 mm, D1 (üç faz) 214 mm ve D2 300 mm verilir. Müşteri alanına 10SV15../D ölçüsünü, F malzeme tablosunu, motor bilgisini ve 10SV15 H–Q satırını içeren resmî e-SV 50 Hz teknik katalog eklenmiştir. Ana görsel e-SV seri görünümü, kesit 10/15/22SV ≥5,5 kW seri şemasıdır; bunlar P/N’e özel fotoğraf değildir. Üçüncü görsel, exact 10SV15 50 Hz verilerini taşıyan performans tablosudur; aile eğrisi ürün eğrisi gibi sunulmamıştır. Pompa seçimi; çalışma noktası, sıvı uyumu, emiş basıncı, basınç/sıcaklık, boru kayıpları ve kurulum koşullarıyla proje bazında doğrulanmalıdır.
| Model / resmî etiket | LOWARA 10SV15F055T/D |
|---|---|
| Resmî katalog kimlik referansı | Xylem Spark 1016LD291; Finlandiya fiyat satırı AA-1016LD291 |
| Pompa tipi | e-SV 10SV; dikey çok kademeli in-line santrifüj pompa, 15 kademe |
| Kod çözümü | F = AISI304 yuvarlak flanşlı PN25 versiyon; 055 = 5,5 kW; T = üç faz; /D = üretici atanmış ek tanım |
| Motor | 5,5 kW / 7,5 HP, 3~380–415 V Δ / 660–690 V Y, 50 Hz, iki kutup, yaklaşık 2900 d/d, IE3 |
| 400 V nominal akım | 10,5 A |
| Koruma / yalıtım | IP55 / F (155) |
| Bağlantılar | DN40/DN40; flanş sınıfı PN25 / 25 bar |
| Standart Q1BEGG salmastra | silisyum karbür / reçine emprenyeli karbon / EPDM / AISI316; sıcaklık −30…+120 °C |
| 0/5/6/8/10,2/11/14 m³/sa için H | 179,5/167,9/163,4/151,6/132,8/124,3/83,9 mSS |
| H–Q standardı | ISO 9906:2012 Grade 3B, 50 Hz; azami verim debisi 10,5 m³/sa |
| Ölçü / ağırlık | L1 860 mm, L2 375 mm, L4 579 mm, L6 870 mm, M 168 mm, D1 214 mm, D2 300 mm / pompa 35 kg, üç fazlı elektrikli pompa 73 kg |
| F standardı AISI304 sıvı ucu ve PN25 yuvarlak flanş yapısıdır; adaptör, taban, kaplin, tij ve aşınma halkası farklı malzemelerdedir | |
| Kullanım notu | |
| Basınç yükseltme, su besleme, yıkama/temizleme, ısıtma-soğutma devreleri ve su arıtma uygulamaları e-SV aile tanımındadır. | |
| Kesin seçimde H–Q çalışma noktası, sıvı uyumu, emiş basıncı, 25 bar ve sıcaklık sınırları ile teslim edilecek ünitenin etiket/P-N bilgisi birlikte doğrulanmalıdır. |
Kimlik ve varyant notu: Resmî Spark kaydındaki 1016LD291, 10SV15F055T/D ELP 40/69 etiketiyle 50 Hz, 5,5 kW ve 380–415/660–690 V motoru doğrular; Finlandiya satırında aynı ürün AA-1016LD291, DN40/DN40, PN25, 10,5 A ve 73 kg olarak geçer. /D ekinin teknik anlamı katalogta açıklanmadığından IE3 bunun anlamı diye yazılmamıştır; IE3 yalnız SKU servis kaydına dayalıdır. F kodu AISI304 yuvarlak flanşlı PN25 standart sıvı ucu yapısını tanımlar, ancak tüm pompayı tek alaşım kabul etmek doğru değildir; resmî malzeme tablosundaki dökme demir, alüminyum, galvanizli çelik ve PPS parçalar ayrı ayrı korunmuştur. Spark servis listesindeki uyumlu SS316 kitleri bu ürünün teslim konfigürasyonunu değiştirmez; kritik malzeme seçimi seri no/isim plakası ve teklifli parça kapsamıyla doğrulanmalıdır. Ana görsel ve kesit seri düzeyindedir; üçüncü görsel exact 10SV15 50 Hz performans tablosudur, eğri değildir. Müşteri PDF’i, tek satırlı bir ürün föyü değil; bu modelin kimlik kodunu, F/D mekanik yapısını, motorunu, limitlerini, ölçülerini ve H–Q verisini içeren resmî e-SV teknik katalogdur. ATEX, içme suyu veya ülkeye özgü uygunluk iddiası eklenmemiştir.
