LOWARA 10SV11F040T/D; yuvarlak flanşlı, üç fazlı e-SV dikey çok kademeli in-line santrifüj pompadır. Resmî Xylem Spark ürün kaydındaki 1016LD251 kodu, bu model etiketini 50 Hz, 4,0 kW ve 3~380–415 V Δ / 660–690 V Y beslemeyle doğrular. Resmî Finlandiya fiyat listesindeki AA-1016LD251 satırı aynı 10SV11F040T/D, DN40/DN40 ve PN25 yapısını verir. Veritabanında ayrı plaka/P/N alanı bulunmadığından bu kodlar ürün üzerindeki isim plakası olarak yazılmamış, resmî kimlik referansı olarak korunmuştur.
Kod, elektrik ve performans: 10 m³/sa sınıfını, SV dikey çok kademeli seriyi, 11 kademe sayısını, F AISI304 yuvarlak flanşlı PN25 versiyonunu, 040 4,0 kW motor gücünü ve T üç fazı belirtir. Kod sonundaki /D üretici tarafından atanmış ek tanımdır; IE3 anlamı buna bağlanmamıştır. SKU’ya ait servis kaydı motorun IE3 olduğunu doğrular. 400 V nominal akımı teknik motor tablosunda 7,62 A, fiyat listesinde yuvarlanmış olarak 7,6 A'dır; iki kaynak değeri tek sayıya zorlanmamıştır. Motor iki kutuplu, yaklaşık 2900 d/d, IP55 ve yalıtım sınıfı F (155)'tir. ISO 9906:2012 Grade 3B 50 Hz tablosunda 0/5/6/8/10,2/11/14 m³/sa için basma yüksekliği 129,6/121,3/118,1/109,6/96,3/90,3/62,1 mSS'dir.
Yapı ve çalışma sınırları: Bağlantılar DN40/DN40, flanş sınıfı PN25 / 25 bar ve üç fazlı komple pompa ağırlığı 52 kg'dır. Standart Q1BEGG mekanik salmastra; silisyum karbür, reçine emprenyeli karbon ve EPDM kombinasyonudur; standart sıcaklık aralığı −30…+120 °C'dir. F versiyonunun AISI304 tanımı ürünün tamamının tek alaşımdan oluştuğu anlamına gelmez: resmî yapıda adaptör dökme demir, taban/kaplin alüminyum, mil burcu-yatak tungsten karbür, tijler galvanizli çelik ve aşınma halkası PPS’tir. F/T/R aile tablosu standart yapı için AISI304 ana hidrolik bileşen referansı verir; teslim edilecek ünitenin malzeme ve servis parçası kapsamı isim plakası/P/N ile teyit edilmelidir.

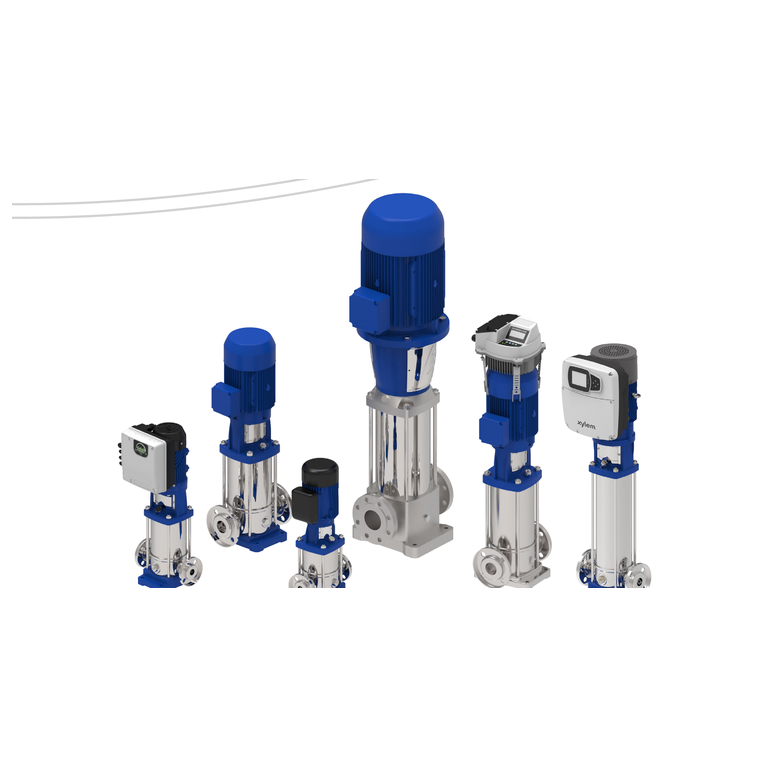

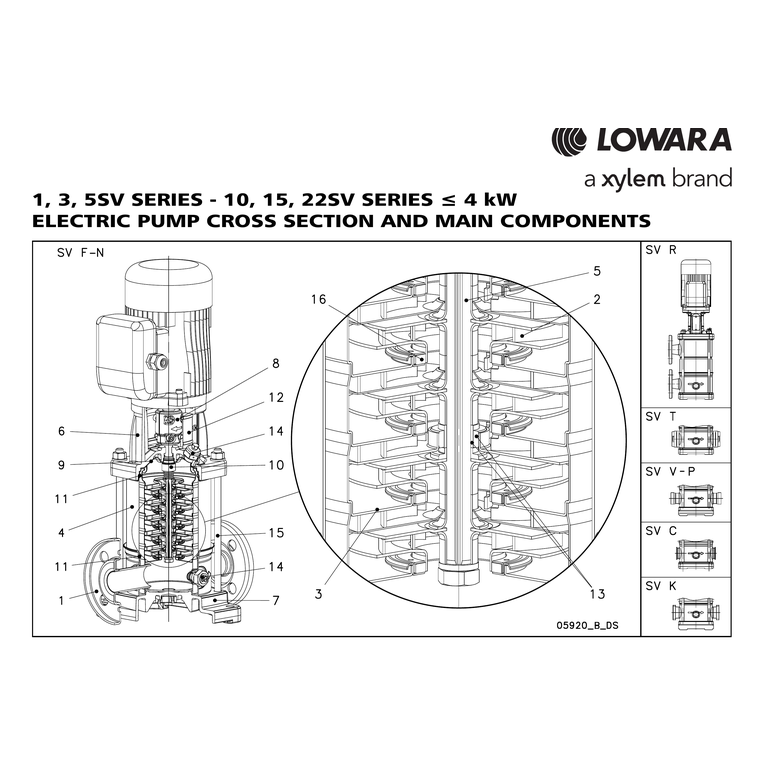

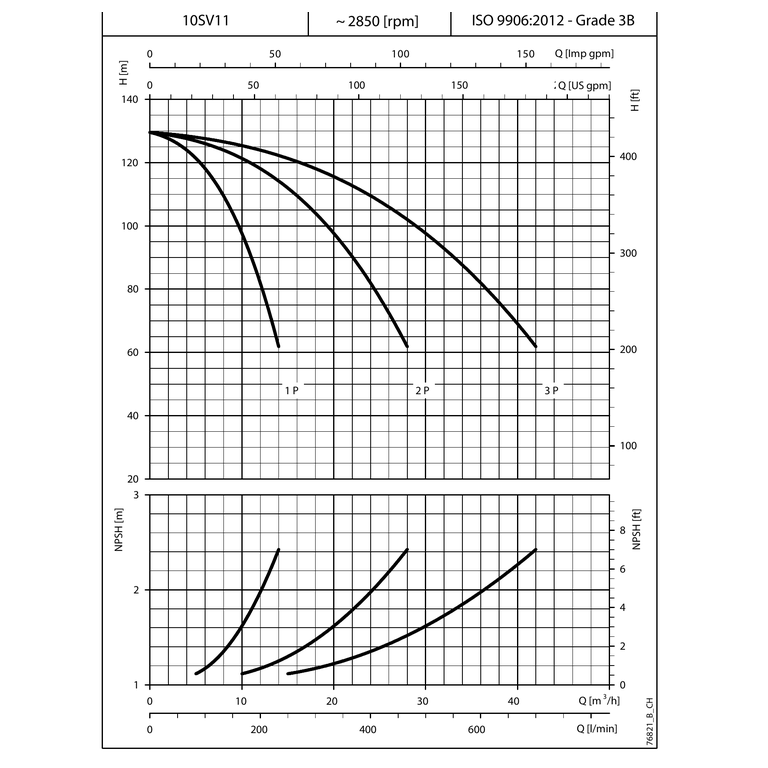

Ölçü, belge ve görsel notu: Resmî ölçü tablosunda L1 665 mm, L4 451 mm ve L6 675 mm verilir. Müşteri alanına 10SV11../D ölçüsünü, F malzeme tablosunu, motor bilgisini ve 10SV11 H–Q satırını içeren resmî e-SV 50 Hz teknik katalog eklenmiştir. Ana görsel e-SV seri görünümü, kesit 10SV ≤4 kW seri şeması ve eğri 10SV11 50 Hz panelidir; ana fotoğraf ile kesit P/N’e özel fotoğraf değildir. Pompa seçimi; çalışma noktası, sıvı uyumu, basınç/sıcaklık, boru kayıpları ve kurulum koşullarıyla proje bazında doğrulanmalıdır.
| Model / resmî etiket | LOWARA 10SV11F040T/D |
|---|---|
| Resmî kimlik referansı | Xylem Spark 1016LD251; Finlandiya fiyat satırı AA-1016LD251 |
| Pompa tipi | e-SV 10SV; dikey çok kademeli in-line santrifüj pompa, 11 kademe |
| Kod çözümü | F = AISI304 yuvarlak flanşlı PN25 versiyon; 040 = 4,0 kW; T = üç faz; /D = üretici atanmış ek tanım |
| Motor | 4,0 kW / 5,5 HP, 3~380–415 V Δ / 660–690 V Y, 50 Hz, iki kutup, yaklaşık 2900 d/d, IE3 |
| Akım | 400 V motor tablosunda 7,62 A; fiyat listesinde 7,6 A |
| Koruma / yalıtım | IP55 / F (155) |
| Bağlantılar | DN40/DN40; flanş sınıfı PN25 / 25 bar |
| Standart Q1BEGG salmastra | silisyum karbür / reçine emprenyeli karbon / EPDM; sıcaklık −30…+120 °C |
| 0/5/6/8/10,2/11/14 m³/sa için H | 129,6/121,3/118,1/109,6/96,3/90,3/62,1 mSS |
| H–Q standardı | ISO 9906:2012 Grade 3B, 50 Hz |
| Ölçü / ağırlık | L1 665 mm, L4 451 mm, L6 675 mm / 52 kg |
| F standardı AISI304 yuvarlak flanşlı PN25 yapı referansıdır; adaptör, taban, kaplin, yatak ve tij malzemeleri ayrı bileşen tablosundan doğrulanmalıdır | |
| Kullanım notu | |
| Basınç yükseltme, su besleme, yıkama/temizleme, ısıtma-soğutma devreleri ve su arıtma uygulamaları e-SV aile tanımındadır. | |
| Kesin seçimde H–Q çalışma noktası, akışkan uyumu, 25 bar ve sıcaklık sınırları ile teslim edilecek ünitenin etiket/P-N bilgisi birlikte doğrulanmalıdır. |
Kimlik ve varyant notu: Resmî Spark kaydındaki 1016LD251, 10SV11F040T/D ELP 40/69 etiketiyle 50 Hz, 4,0 kW ve 380–415/660–690 V motoru doğrular; Finlandiya satırında aynı ürün AA-1016LD251, DN40/DN40, PN25, 7,6 A ve 52 kg olarak geçer. /D ekinin teknik anlamı katalogta açıklanmadığından IE3 bunun anlamı diye yazılmamıştır; IE3 yalnız SKU servis kaydına dayalıdır. F kodu AISI304 yuvarlak flanşlı PN25 standardını tanımlar, ancak tüm pompayı tek alaşım kabul etmek doğru değildir; resmî malzeme tablosundaki dökme demir, alüminyum, tungsten karbür, galvanizli çelik ve PPS parçalar ayrı ayrı korunmuştur. Motor tablosunun 400 V 7,62 A değeri ile fiyat listesinin 7,6 A yuvarlaması kaynak farkı olarak görünür bırakılmıştır. Ana görsel ve kesit seri düzeyindedir; eğri 10SV11 50 Hz panelidir. Müşteri PDF’i, tek satırlı bir ürün föyü değil; bu modelin kimlik kodunu, F/D mekanik yapısını, motorunu, limitlerini, ölçülerini ve H–Q verisini içeren resmî e-SV teknik katalogdur. ATEX, içme suyu veya ülkeye özgü uygunluk iddiası eklenmemiştir.
