LOWARA 10SV06F022T; e-SV ailesinde yer alan, dikey çok kademeli in-line santrifüj pompa kaydıdır. Bu kayıtta plaka veya parça numarası bulunmadığı için konfigürasyona bağlı malzeme, mekanik salmastra, koruma sınıfı, çalışma basıncı, bağlantı ölçüsü, ağırlık ve boyut değerleri kesin ürün verisi gibi yazılmamıştır.
Doğrulanmış aile ve hidrolik referansı: Resmî Lowara e-SV 50 Hz, 2 kutuplu katalogta 10SV06 ailesi için motor gücü 2,2 kW / 3 HP ve MEI ≥ 0,70 verilir. ISO 9906:2012 Grade 3B koşullarındaki aile H–Q tablosunda 0/5/6/8/10,2/11/14 m³/sa debilerinde basma yüksekliği sırasıyla 71,8/66,8/65,0/60,4/53,1/49,8/33,9 mSS'dir. Bu değerler ρ = 1,0 kg/dm³ ve ν = 1 mm²/s akışkan koşulu için yayımlanmış 10SV06 temel hidrolik referansıdır; kesin seçim, teslim edilecek ünitenin etiketi ve teknik föyüyle yapılmalıdır.
Elektrik kimliği için sınır: Resmî Xylem Spark kaydında aynı yalın model etiketi 50 Hz, üç faz 230/400 V ve 2,2 kW olarak görünür. Ancak bu site kaydında eşleşen bağımsız P/N bulunmadığından, başka bir varyanta ait ek tanımlayıcı veya teknik limit aktarılmamıştır.

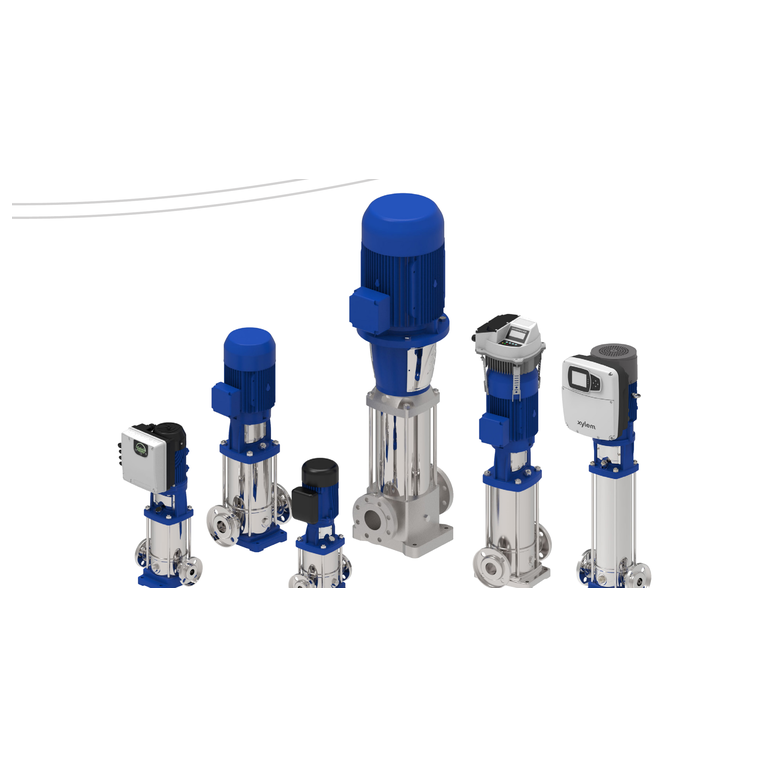

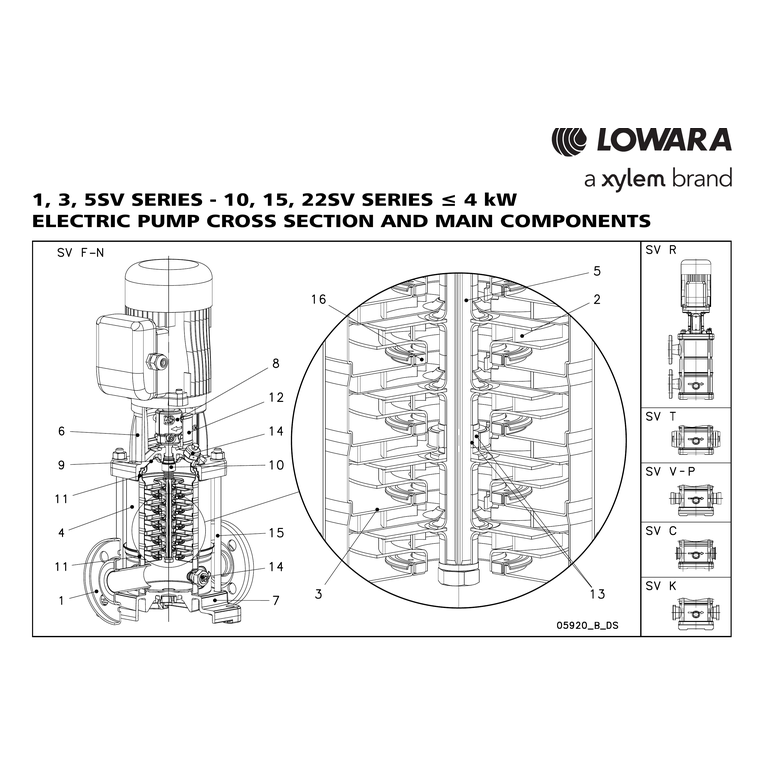

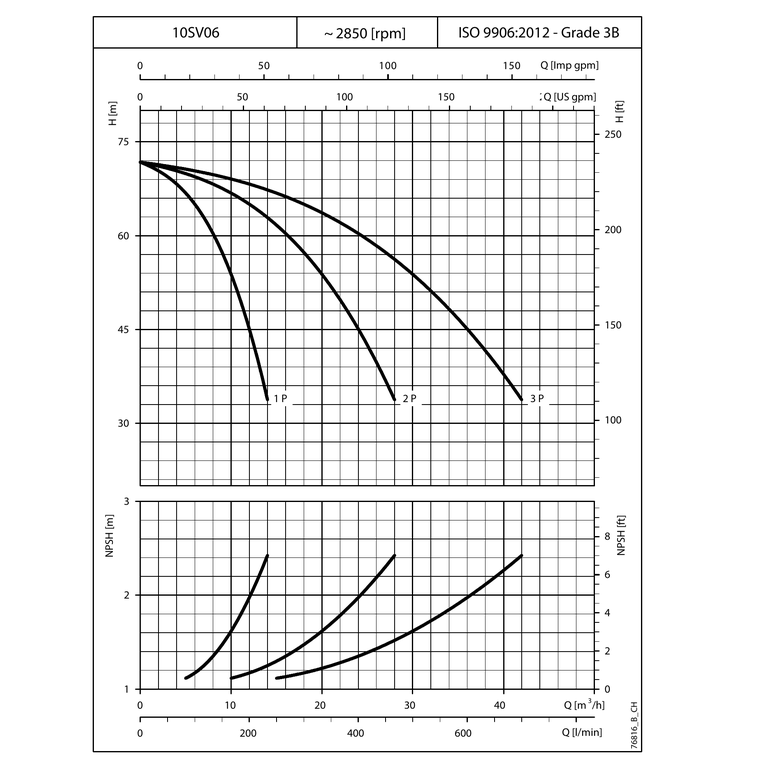

Görsel kapsamı: Ana görsel e-SV/10SV seri görünümüdür; teknik çizim 10SV seri kesitidir; üçüncü görsel 10SV06 için 50 Hz aile H–Q/NPSH panelidir. Bu görseller tek bir özel konfigürasyonun fotoğrafı, malzeme kanıtı, plaka veya tam ürün teknik föyü değildir.
| Model etiketi | LOWARA 10SV06F022T |
|---|---|
| Pompa ailesi | e-SV / 10SV; dikey çok kademeli in-line santrifüj pompa |
| Doğrulanmış aile elektrik referansı | 50 Hz, üç faz 230/400 V, 2,2 kW / 3 HP |
| Hidrolik referans | 10SV06, 50 Hz, 2 kutup, MEI ≥ 0,70 |
| 0/5/6/8/10,2/11/14 m³/sa için aile H–Q | 71,8/66,8/65,0/60,4/53,1/49,8/33,9 mSS |
| H–Q yayın koşulu | ISO 9906:2012 Grade 3B; ρ = 1,0 kg/dm³, ν = 1 mm²/s |
| Seçim notu | |
| Bu kayıt için malzeme, salmastra, IP sınıfı, flanş, basınç/sıcaklık sınırları, ölçü ve ağırlık; plaka veya tedarikçi P/N'i olmadan belirtilmez. | |
| Kesin seçimde çalışma noktası, akışkan uyumu, tesis basıncı, boru kayıpları ve teslim edilecek ünitenin üretici etiketi birlikte doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Kimlik ve kapsam notu: Bu kayıt yalnız yalın 10SV06F022T model etiketiyle gelmiştir; veritabanında plaka veya bağımsız ürün/parça numarası yoktur. Resmî kaynaklarda aynı yalın etiket için özel konfigürasyon bulunabildiği, standart ek tanımlı varyantların ise farklı ürün numaralarıyla geçebildiği görüldüğünden; önceki başlıktaki doğrulanamayan malzeme iddiası kaldırılmış, slug ise mevcut bağlantıları korumak için değiştirilmemiştir. Bu sayfada yalnız 10SV06 temel hidrolik eğrisi ile model etiketini destekleyen 50 Hz, üç faz 230/400 V ve 2,2 kW bilgileri yer alır. Müşteri alanına ürün-spesifik PDF eklenmemiştir: resmî e-SV kataloğu aile referansıdır; farklı özel yapılandırma veya standart ek tanımlı varyant için tekil ürün teknik föyü sayılmaz. Ana görsel seri görünümü, teknik çizim seri kesiti ve eğri 10SV06 aile panelidir; hiçbiri bu kaydın malzemesi, salmastrası, IP sınıfı veya plaka kimliği için kanıt olarak kullanılmamalıdır.
