LOWARA 10HM04S15T5RVBE; yatay çok kademeli, üç fazlı e-HM pompadır. Resmî kod çözümünde 10 10 m³/sa sınıfını, HM yatay çok kademeli yapıyı, 04 dört çarkı, S AISI304 tam paslanmaz hidrolik versiyonu, 15 1,5 kW P2 motor gücünü, T üç fazı, 5R 50 Hz 3~220–240/380–415 V beslemeyi ve VBE Ceramic/Carbon/EPDM mekanik salmastrayı belirtir. P varyantının Noryl çarkı ve N varyantının AISI316 hidrolik yapısı bu kayda ait değildir.
Elektrik ve performans: P2 1,5 kW / 2 HP, P1 1,70 kW; 2 kutuplu, yaklaşık 2900 rpm ve IE3 motordur. Resmî H–Q tablosunda 220–240 V'ta 5,40 A, 380–415 V'ta 3,12 A belirtilir; aynı SM80HM../315 E3 motorunun 400 V nominal akımı motor tablosunda 3,17 A'dır. Bu iki değer farklı resmî tablo referansları olduğundan eşitlenmemiştir. ISO 9906:2012 Grade 3B 50 Hz karakteristikte 0/5/6,5/8/9,5/11/12,5/14 m³/sa için basma yüksekliği sırasıyla 48,3/44,8/43,0/40,6/37,5/33,7/29,2/23,9 mSS'dir.
Yapı ve sınırlar: Emiş bağlantısı Rp1½, basma bağlantısı Rp1¼'tür. S versiyonunda başlık, çark, difüzör, dış gömlek ve salmastra yuvası AISI304; mil ve tapalar AISI316; tijler AISI431; adaptör/ayak halkası alüminyum; mil burcu-yatak tungsten karbür ve aşınma halkası PPS'tir. VBE salmastrada döner yüzey alüminyum oksit/seramik, sabit yüzey karbon ve elastomer EPDM'dir. Exact VBE yapı için azami çalışma basıncı PN10 / 10 bar; sıvı sıcaklığı −30…+90 °C, üç fazlı kullanımda ortam sıcaklığı −15…+50 °C olarak verilir. Motor IP55, komple elektrik pompası IPX5 ve yalıtım sınıfı F (155)'tir.

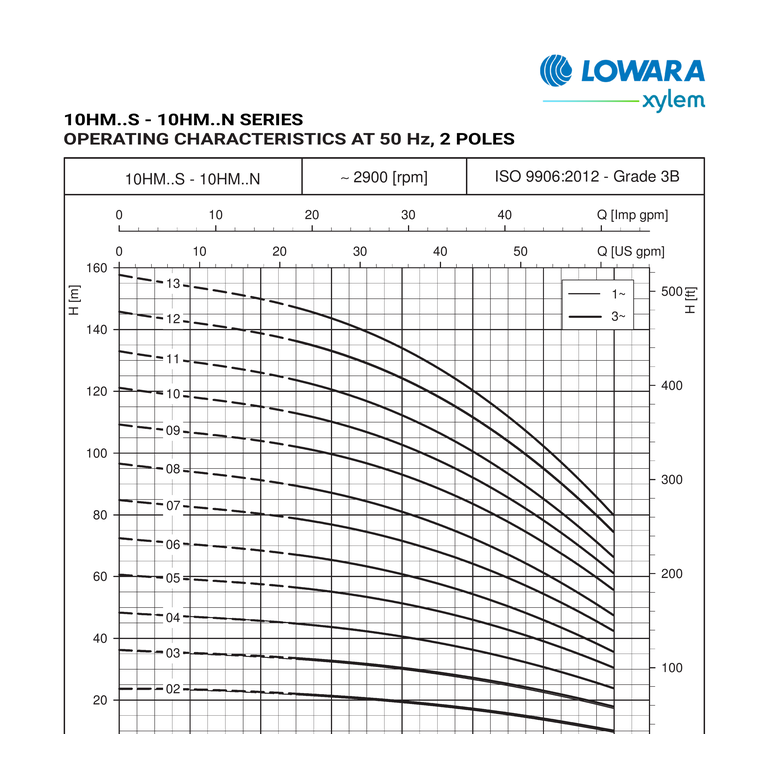

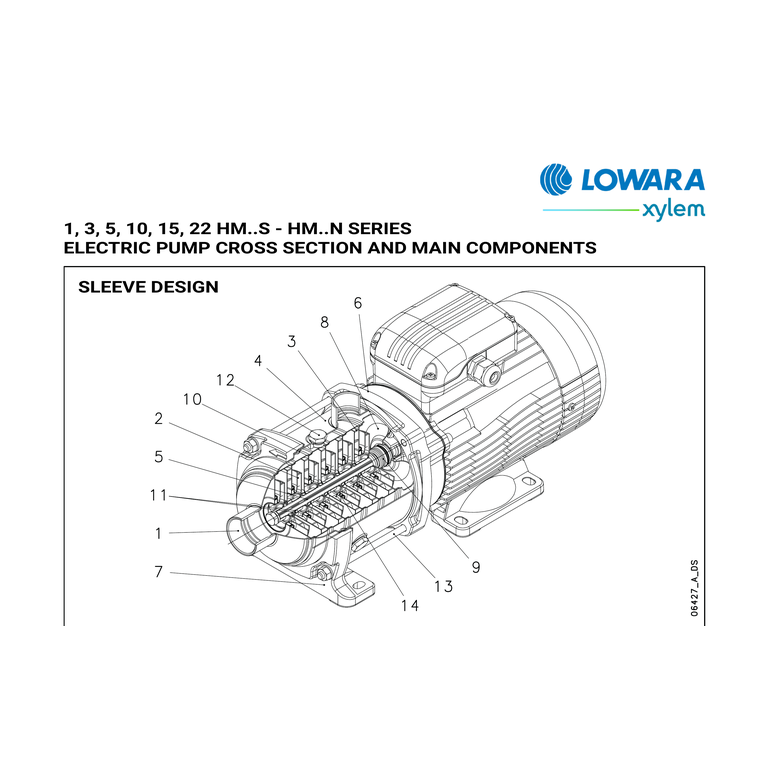

Ölçü, belge ve görsel notu: Güncel teknik katalogdaki üç fazlı 10HM04 satırı L 475 mm, H 219 mm, H1 90 mm ve 19 kg verir. Müşteri alanına tam kodun H–Q, motor, malzeme, salmastra ve ölçü satırlarını içeren resmî 2025 teknik katalog bağlanmıştır; tek modele özel bir föy değildir. Ana görsel e-HM aile fotoğrafıdır ve P/N'e özel değildir; teknik kesit 10HM S/N gömlekli yapıyı, performans görseli ise S/N grubu içindeki üç fazlı 04 eğrisini gösterir. Ürün seçimi; çalışma noktası, sıvı uyumu, tesis basıncı, boru kayıpları ve montaj koşullarıyla proje bazında doğrulanmalıdır.
| Model / tam kod | LOWARA 10HM04S15T5RVBE |
|---|---|
| Pompa tipi | yatay çok kademeli e-HM; 10 m³/sa sınıfı, 4 çark |
| Kod çözümü | S = AISI304 tam paslanmaz hidrolik versiyon; T = üç faz; 5R = 50 Hz 3~220–240/380–415 V; VBE = Ceramic/Carbon/EPDM salmastra |
| Motor çıkış / giriş gücü | 1,5 kW / 1,70 kW (yaklaşık 2 HP) |
| Besleme | 3~220–240/380–415 V, 50 Hz |
| Akım | H–Q tablosunda 5,40 A (220–240 V) / 3,12 A (380–415 V); motor nominal tablosunda 400 V için 3,17 A |
| Motor | SM80HM../315 E3, 2 kutup, yaklaşık 2900 rpm, IE3; motor IP55, elektrik pompası IPX5, yalıtım sınıfı F (155) |
| Bağlantılar | emiş Rp1½, basma Rp1¼ |
| Azami çalışma basıncı | VBE ile PN10 / 10 bar |
| VBE/EPDM ile sıvı sıcaklığı | −30…+90 °C; üç faz ortam sıcaklığı: −15…+50 °C |
| 0/5/6,5/8/9,5/11/12,5/14 m³/sa için H | 48,3/44,8/43,0/40,6/37,5/33,7/29,2/23,9 mSS |
| AISI304 | başlık, çark, difüzör, dış gömlek, salmastra yuvası; AISI316: mil ve tapalar; AISI431: tijler |
| Salmastra | döner yüzey Ceramic/alüminyum oksit; sabit yüzey Carbon; elastomer EPDM |
| Ölçü / ağırlık | L 475 mm, H 219 mm, H1 90 mm / 19 kg |
| Kullanım notu | |
| Basınç yükseltme, su besleme, yıkama/temizleme, ısıtma-soğutma devreleri ve su arıtma uygulamaları için seri ailesi tanımı | |
| Kesin seçimde H–Q çalışma noktası, akışkanın kimyasal uyumu, bu modele ait 10 bar ve sıcaklık sınırları, tesis kayıpları ve kurulum koşulları proje bazında doğrulanmalıdır |
Kimlik ve belge notu: Resmî Xylem beyanındaki 104604821XXX1AR — 10HM04S15T5RVBE — P2 1,5 kW / P1 1,70 kW satırı tam kimliği doğrular; veritabanında plaka/P/N alanı bulunmadığından bu bölgesel referans isim plakası olarak yazılmamıştır. Teknik değerler 2025 resmî e-HM teknik kataloğundaki kod çözümü, S malzeme tablosu, 10HM04 üç faz 1,5 kW performans satırı, VBE salmastra tablosu, ölçü/ağırlık satırı ve S/N eğrisinden alınmıştır. 400 V motor nominal akımı 3,17 A iken H–Q tablosunun 380–415 V işletim akımı 3,12 A'dır; kaynaklar bu değerleri farklı tablolarda verdiği için tek bir rakama indirgenmemiştir. P varyantının teknopolimer çarkı ve N varyantının AISI316 hidrolik malzemesi bu model değildir. S, tam paslanmaz hidrolik versiyon olsa da üründeki her parça AISI304 değildir; mil/tapalar AISI316, tijler AISI431, adaptör/ayak halkası alüminyumdur. PN16 veya +120 °C değerleri VBE dışındaki salmastra yapılarına ait olduğundan aktarılmamıştır. Müşteri alanına yalnız exact satırı içeren 2025 teknik katalog bağlandı; kimlik beyanı müşteri datasheet'i olarak eklenmedi. Ana fotoğraf P/N'e özel olmayan e-HM aile görünümü, kesit S/N konstrüksiyonu ve eğri 10HM S/N 04 üç faz çizgisidir.
