LOWARA 10HM03P15T5RVBE; yatay çok kademeli, üç fazlı e-HM pompadır. Resmî kod çözümünde 10 10 m³/sa sınıfını, HM yatay çok kademeli yapıyı, 03 üç çarkı, P AISI304 paslanmaz gövde/difüzör ile Noryl teknopolimer çarkı, 15 1,5 kW P2 motor gücünü, T üç fazı, 5R 50 Hz 3~220–240/380–415 V beslemeyi ve VBE Ceramic/Carbon/EPDM mekanik salmastrayı belirtir. Bu açıklama güncel 1,1 kW 10HM03 S/N satırından değil, tam legacy P15T5RVBE kimliğini içeren resmî arşiv teknik katalogdan hazırlanmıştır.

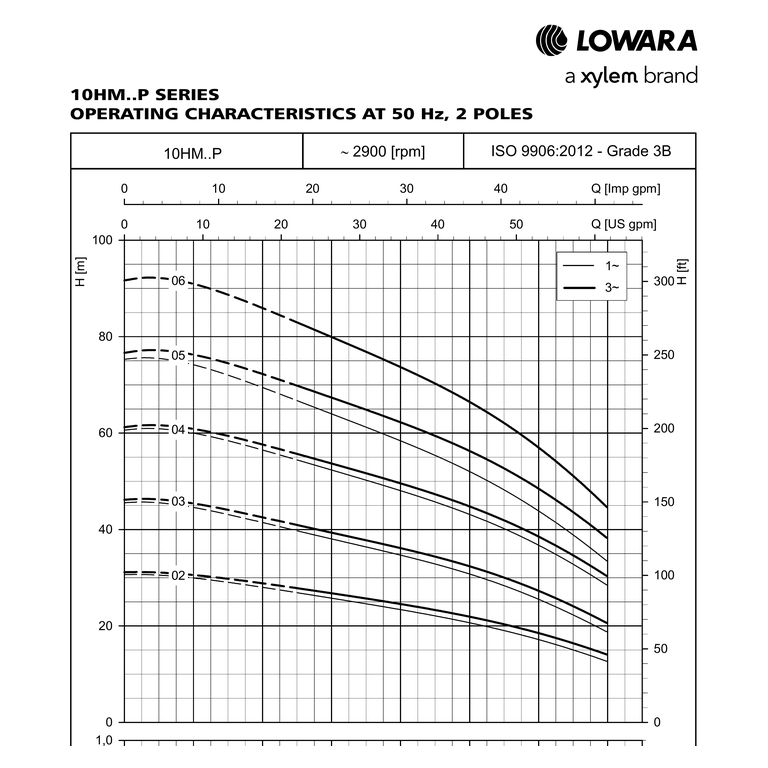

Elektrik ve performans: P2 1,5 kW / 2 HP, P1 1,75 kW; 2 kutuplu, yaklaşık 2900 rpm ve üç fazlı IE3 motordur. 220–240 V'ta 5,50 A, 380–415 V'ta 3,17 A verilir. ISO 9906:2012 Grade 3B 50 Hz karakteristikte 0/5/6,5/8/9,5/11/12,5/14 m³/sa için basma yüksekliği sırasıyla 46,2/40,9/38,6/36,2/33,4/30,1/25,8/20,6 mSS'dir. Eğride aynı hidrolik setin tek ve üç faz çizgileri birlikte gösterilir; bu ürün için üç fazlı çizgi ve 1,5 kW satırı esas alınmıştır.
Yapı ve sınırlar: Emiş bağlantısı Rp1½, basma bağlantısı Rp1¼'tür. P versiyonunda pompa gövdesi, difüzör, mil ve salmastra yuvası AISI304; çark Noryl teknopolimerdir. VBE salmastrada döner yüzey alüminyum oksit/seramik, sabit yüzey reçine emdirilmiş karbon ve elastomer EPDM'dir. Noryl çarklı yapı için azami çalışma basıncı PN10 / 10 bar; VBE/EPDM ile sıvı sıcaklığı −30…+90 °C, üç fazlı kullanımda ortam sıcaklığı −15…+50 °C olarak verilir. Motor IP55, komple elektrik pompası IPX5 ve yalıtım sınıfı F (155)'tir.

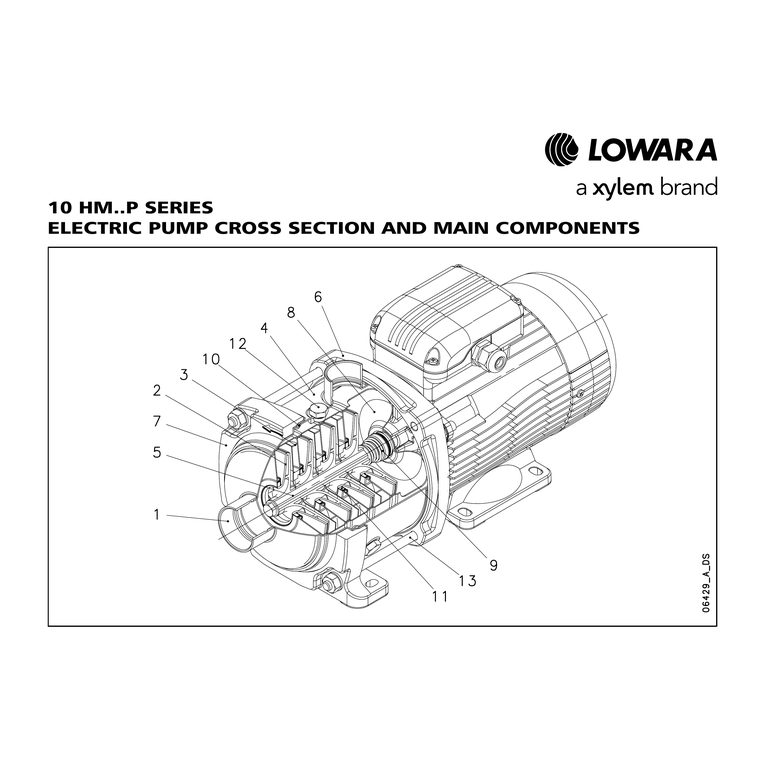

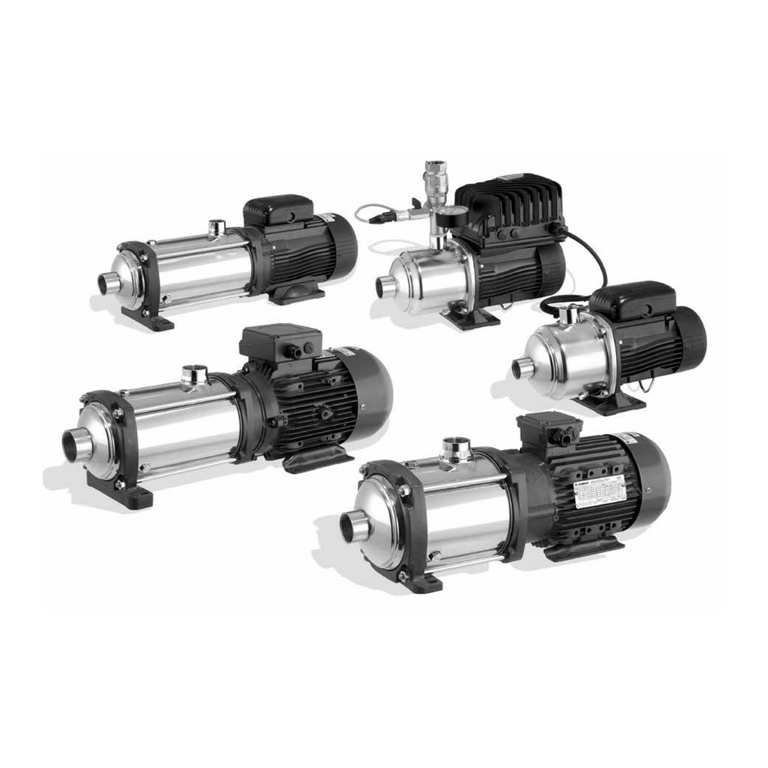

Kaynak ve görsel notu: Müşteri alanına tam modelin kodu, malzemesi, üç fazlı 1,5 kW satırı, H–Q tablosu ve ölçülerini içeren resmî 2014 arşiv teknik katalog bağlanmıştır; bu belge tek modele özel güncel föy değildir. Ana görsel e-HM aile fotoğrafıdır ve P/N'e özel değildir; teknik kesit 10HM..P konstrüksiyonunu, performans görseli ise 10HM..P ailesindeki üç fazlı 03 eğrisini gösterir. Ürün seçimi; çalışma noktası, sıvı uyumu, tesis basıncı, boru kayıpları ve montaj koşullarıyla proje bazında doğrulanmalıdır.
| Model / tam kod | LOWARA 10HM03P15T5RVBE |
|---|---|
| Pompa tipi | yatay çok kademeli e-HM; 10 m³/sa sınıfı, 3 çark |
| Kod çözümü | P = AISI304 gövde/difüzör + Noryl teknopolimer çark; T = üç faz; 5R = 50 Hz 3~220–240/380–415 V; VBE = Ceramic/Carbon/EPDM salmastra |
| Motor çıkış / giriş gücü | 1,5 kW / 1,75 kW (yaklaşık 2 HP) |
| Besleme / akım | 3~220–240/380–415 V, 50 Hz; 5,50 A / 3,17 A |
| Motor | 2 kutup, yaklaşık 2900 rpm, IE3; motor IP55, elektrik pompası IPX5, yalıtım sınıfı F (155) |
| Bağlantılar | emiş Rp1½, basma Rp1¼ |
| Azami çalışma basıncı | PN10 / 10 bar |
| VBE/EPDM ile sıvı sıcaklığı | −30…+90 °C; üç faz ortam sıcaklığı: −15…+50 °C |
| 0/5/6,5/8/9,5/11/12,5/14 m³/sa için H | 46,2/40,9/38,6/36,2/33,4/30,1/25,8/20,6 mSS |
| AISI304 | pompa gövdesi, difüzör, mil ve salmastra yuvası; çark: Noryl teknopolimer |
| Salmastra | döner yüzey Ceramic/alüminyum oksit; sabit yüzey reçine emdirilmiş Carbon; elastomer EPDM |
| 2014 arşiv teknik katalog üç faz ölçü satırı | L 443 mm, H 219 mm, H1 90 mm |
| Kullanım notu | |
| Basınç yükseltme, su besleme, yıkama/temizleme, ısıtma-soğutma devreleri ve su arıtma uygulamaları için seri ailesi tanımı | |
| Kesin seçimde H–Q çalışma noktası, akışkanın kimyasal uyumu, 10 bar sınırı, sıcaklık, tesis kayıpları ve kurulum koşulları proje bazında doğrulanmalıdır |
Kimlik ve belge notu: Resmî Xylem beyanındaki 104600380XXX1AR — 10HM03P15T5RVBE — P2 1,5 kW / P1 1,75 kW satırı tam kimliği doğrular; veritabanında plaka/P/N alanı bulunmadığından bu bölgesel referans isim plakası olarak yazılmamıştır. Teknik değerler, tam kodun 2014 resmî e-HM arşiv kataloğundaki kod çözümü, P malzeme tablosu, 10HM03 üç faz 1,5 kW performans satırı ve 10HM..P eğrisinden alınmıştır. Güncel katalogdaki 10HM03 S/N 1,1 kW yapılandırması farklı olduğundan bu kayda aktarılmamıştır. Başlıktaki AISI304 ifadesi yalnız gövde/difüzör/mil/salmastra yuvası için kullanılır; Noryl çarklı P versiyonu tüm ıslak parçaları AISI304 değildir. Müşteri alanına yalnız exact satırı içeren arşiv teknik katalog bağlandı; kimlik beyanı müşteri datasheet'i olarak eklenmedi. Ana fotoğraf P/N'e özel olmayan e-HM aile görünümü, kesit P ailesi konstrüksiyonu ve eğri 10HM..P 03 üç faz çizgisidir.
