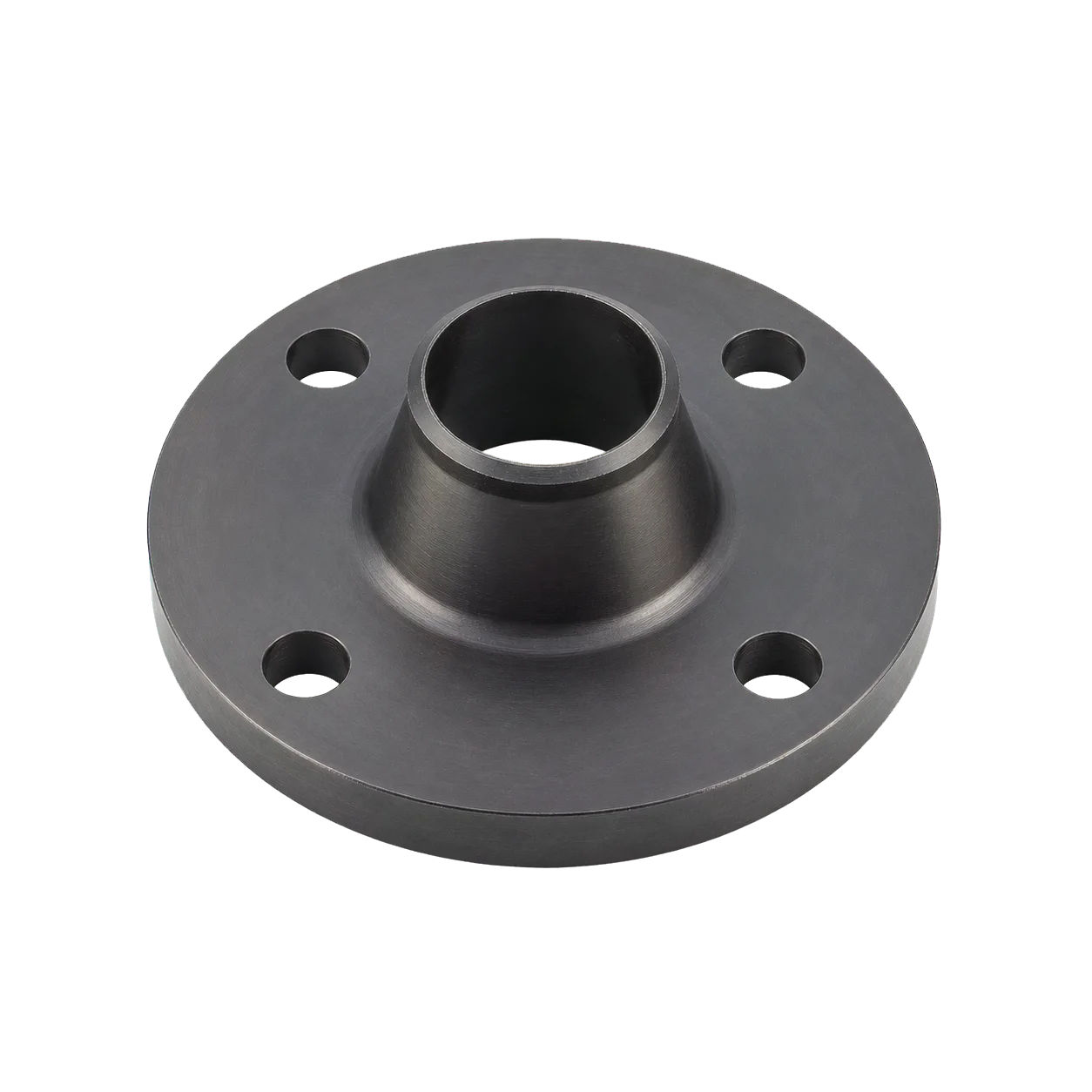

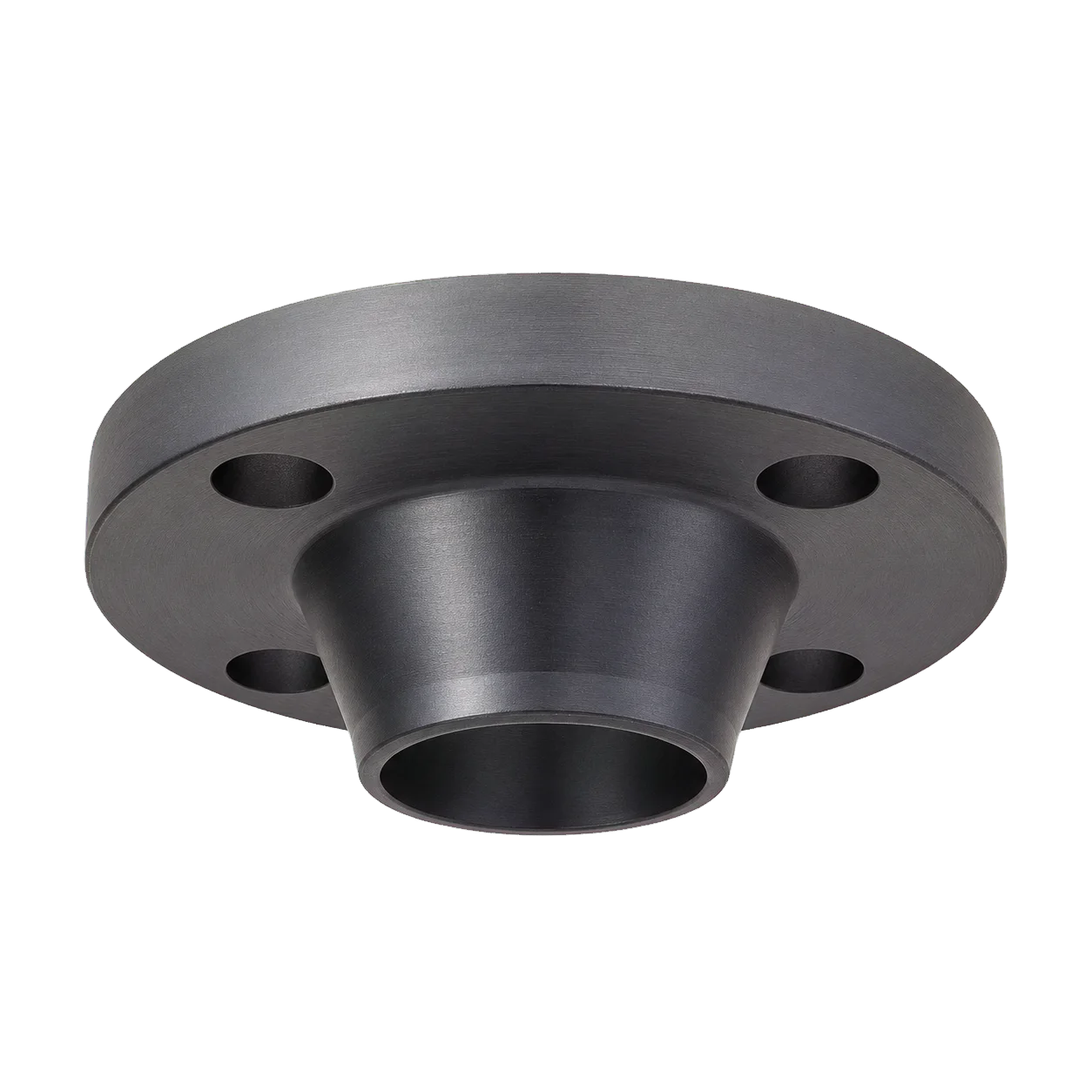

Karbon çelik kaynak boyunlu flanş DN80 PN16, DN80 boru hatlarında boruya boyun kısmından kaynaklanarak flanşlı bağlantı oluşturan bağlantı elemanıdır. EN 1092-1 Tip 11 / B1 PN10-16 dört delikli referans geometrisinde dış çap 200 mm, cıvata dairesi 160 mm, 4 adet Ø18 mm cıvata deliği, flanş kalınlığı 20 mm ve boru dış çapı 88,9 mm’dir.
Aynı DN/PN için 8 delikli varyantlar da bulunabilir. Nihai delik düzeni, yüzey tipi, kaynak ağzı ve malzeme sertifikası siparişten önce proje/üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik kaynak boyunlu flanş |
|---|---|
| Nominal çap | DN80 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 11 / B1 |
| Malzeme referansı | P250GH (1.0460) |
| Referans varyant | 4 delikli PN10-16 |
| Dış çap (D) | 200 mm |
| Boru dış çapı referansı (A/d1) | 88,9 mm |
| Cıvata dairesi (K) | 160 mm |
| Cıvata delikleri | 4 adet × Ø18 mm |
| Flanş kalınlığı (C2) | 20 mm |
| Kaynak uç et kalınlığı (S) | 3,2 mm |
| Boyun yüksekliği (H2) | 50 mm |
| Not | Aynı DN/PN'de 8 delikli varyant bulunabilir; sipariş öncesinde delik düzeni ve yüzey tipi doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN80 tesisat hatlarında vana, pompa, ölçüm ekipmanı ve proses bağlantılarında kullanılabilir. Kaynak prosedürü, akışkan, basınç, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
