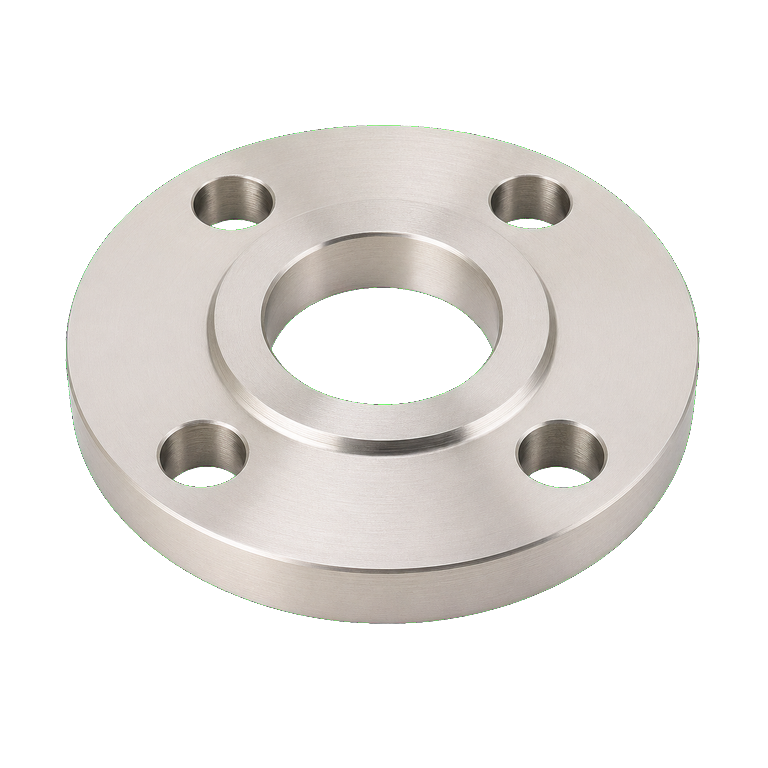

AISI 304 paslanmaz çelik düz flanş; DN32 anma çapı ve PN16 basınç sınıfındaki boru, vana ve ekipman bağlantılarında kullanılan kaynaklı bağlantı elemanıdır. Cıvatalı ve contalı flanş birleşimiyle tesisat hattında sökülebilir bağlantı sağlar.
Nihai standard, conta yüzeyi, malzeme sertifikası ve uygunluk; proje ile tedarikçi teknik resmi üzerinden doğrulanmalıdır.
| Teknik Bilgiler | |
|---|---|
| Malzeme | AISI 304 paslanmaz çelik |
| Nominal çap | DN32 |
| Basınç sınıfı | PN16 |
| Referans standart | EN 1092-1 Type 01 / 01A |
| Dış çap (D) | 140 mm |
| Cıvata dairesi (K) | 100 mm |
| Cıvata delikleri | 4 x Ø18 mm |
| Flanş kalınlığı (b) | 18 mm |
| Ölçüler PN16 tip 01/01A referans geometrisidir. Sipariş öncesinde teknik resim, yüzey tipi ve malzeme sertifikası teyit edilmelidir. |
