Karbon çelik kaynak boyunlu flanş DN400 PN16 için bu sayfadaki ölçüler, Onninen ürün kodu 0524311 / P-N 000623406 konfigürasyonuna ait EN 1092-1 Tip 11 teknik referansından alınmıştır. Referansta dış çap 580 mm, cıvata dairesi 525 mm, 16 adet Ø30 mm delik, boru dış çapı 406,4 mm, flanş kalınlığı 32 mm ve yükseklik 85 mm olarak verilir.
Satış kaydında üretici adı ve ürün numarası belirtilmediğinden, bu değerler DN400 PN16 Tip 11 için teknik referans niteliğindedir; gerçek ürünün yüzey tipi, malzeme sertifikası, toleransları ve basınç-sıcaklık uygunluğu siparişten önce üretici belgesi ile doğrulanmalıdır.
| Ürün tipi | Karbon çelik kaynak boyunlu flanş |
|---|---|
| Nominal çap / basınç | DN400 / PN16 |
| Teknik referans | EN 1092-1 Tip 11; Onninen 0524311 / P-N 000623406 |
| Malzeme referansı | P250GH (1.0460) |
| Dış çap (D) | 580 mm |
| Boru dış çapı (A) | 406,4 mm |
| Flanş kalınlığı (C2) | 32 mm |
| Cıvata dairesi (K) | 525 mm |
| Cıvata delikleri | 16 adet × Ø30 mm |
| Cıvata boyutu | M27 |
| Boyun yüksekliği (H2) | 85 mm |
| Boyun dip çapı | 445 mm |
| Kaynak uç et kalınlığı (S) | 8 mm |
| Not | Kayıtta üretici / P-N bulunmadığından bu liste teknik referanstır; nihai yüzey tipi, sertifika ve uygunluk sipariş öncesinde doğrulanmalıdır. |

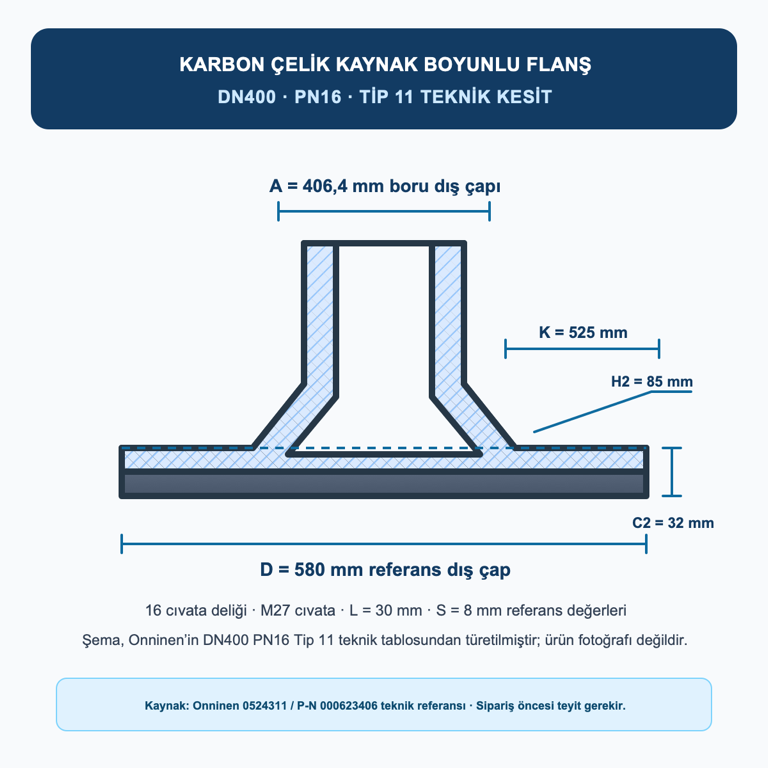

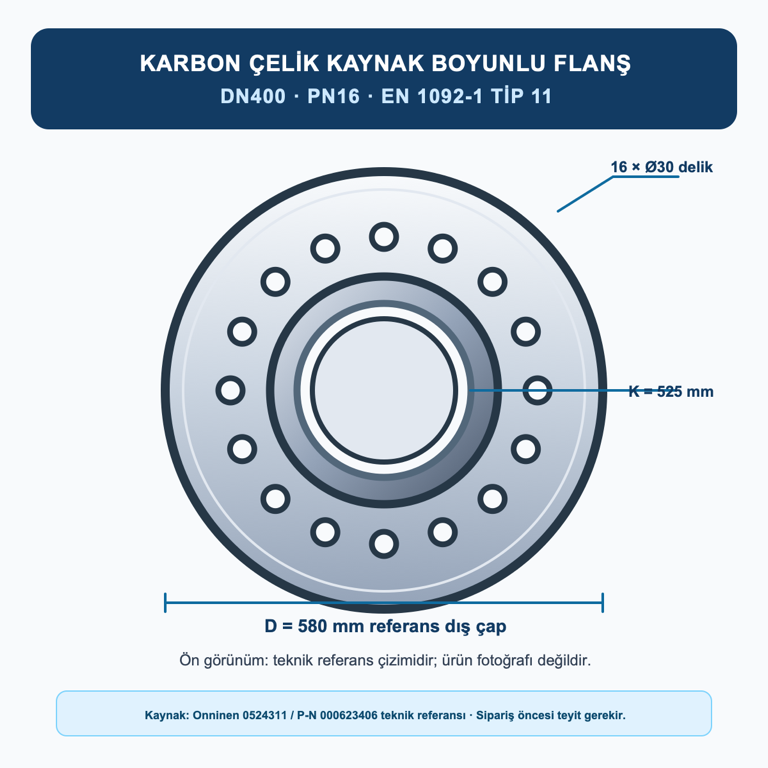

Seçim ve görsel notu: Yapay olarak üretilmiş önceki ürün görselleri yayından çıkarılmıştır. Bu sayfada ürün fotoğrafı yerine, Onninen 0524311 / P-N 000623406 teknik referansındaki DN400 PN16 Tip 11 değerlerinden türetilmiş opak teknik çizimler kullanılır. Kayıtta üretici / P-N bulunmadığı için gerçek ürünün kimliği, yüzey tipi, malzeme sertifikası ve proje uygunluğu sipariş öncesinde teyit edilmelidir.
