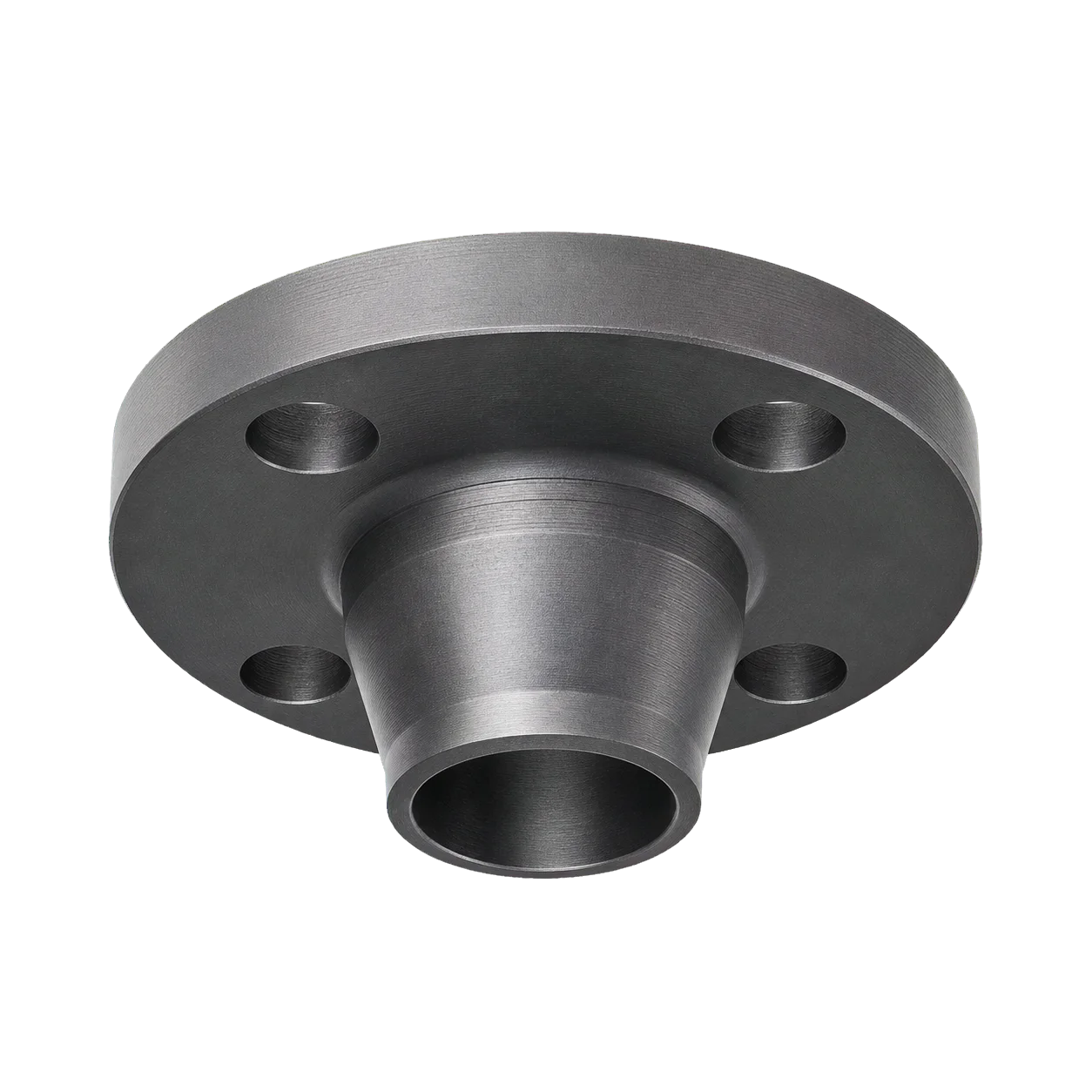

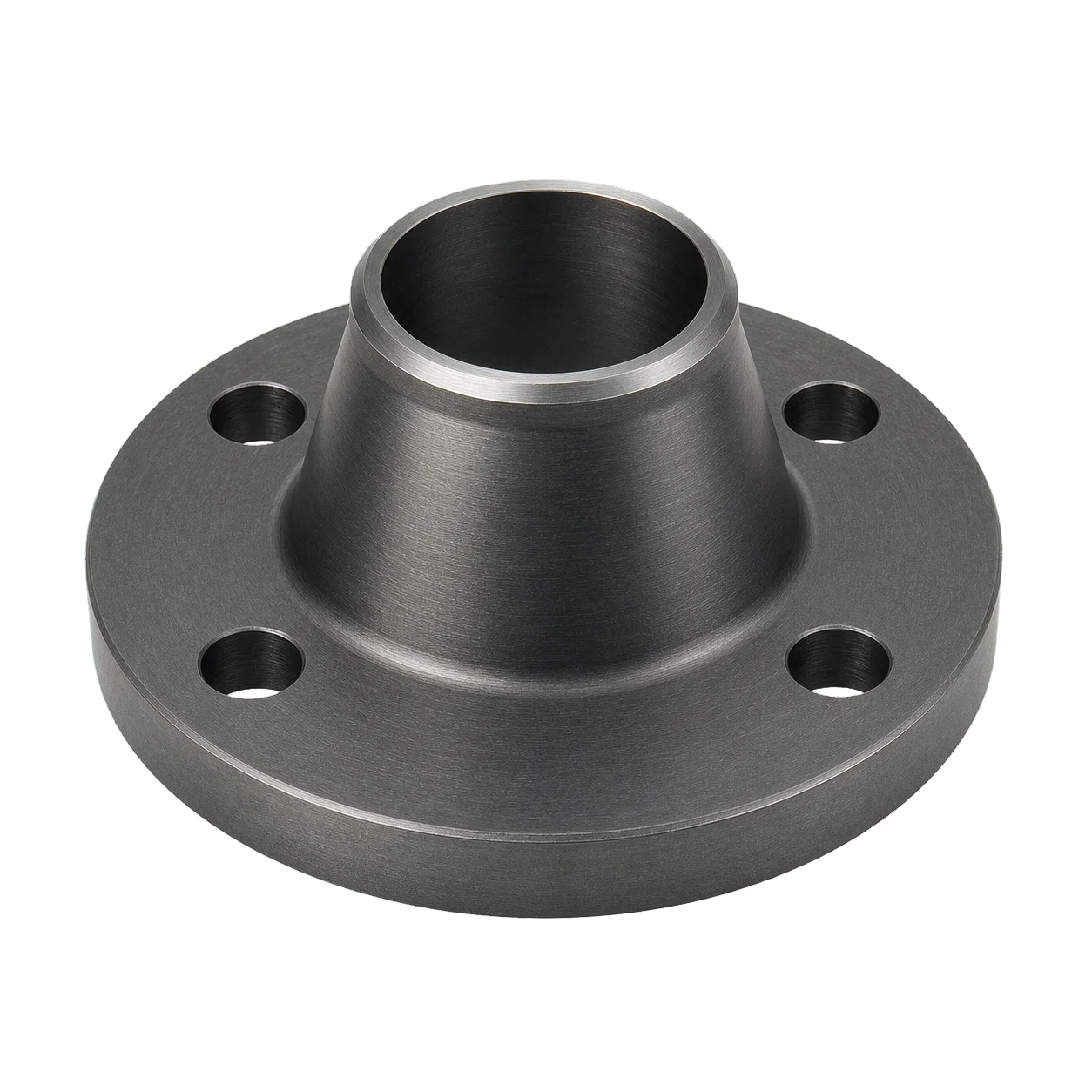

Karbon çelik kaynak boyunlu flanş DN40 PN16, DN40 boru hatlarında boruya boyun kısmından kaynaklanarak flanşlı bağlantı oluşturan bağlantı elemanıdır. EN 1092-1 Tip 11 / B1 PN10-40 referans geometrisinde dış çap 150 mm, cıvata dairesi 110 mm, 4 adet Ø18 mm cıvata deliği, flanş kalınlığı 18 mm ve boru dış çapı 48,3 mm’dir.
Yüzey tipi, kaynak ağzı, malzeme kalitesi ve nihai çalışma koşulları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik kaynak boyunlu flanş |
|---|---|
| Nominal çap | DN40 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 11 / B1 |
| Malzeme referansı | P250GH (1.0460) |
| Dış çap (D) | 150 mm |
| Boru dış çapı referansı (A/d1) | 48,3 mm |
| Cıvata dairesi (K) | 110 mm |
| Cıvata delikleri | 4 adet × Ø18 mm |
| Flanş kalınlığı (C2) | 18 mm |
| Kaynak uç et kalınlığı (S) | 2,6 mm |
| Boyun yüksekliği (H2) | 45 mm |
| Not | Ölçüler resmi PN10-40 / DN40 referans geometrisindendir; yüzey tipi ve malzeme sertifikası sipariş öncesi doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN40 tesisat hatlarında vana, pompa, ölçüm ekipmanı ve proses bağlantılarında kullanılabilir. Kaynak prosedürü, akışkan, basınç, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
