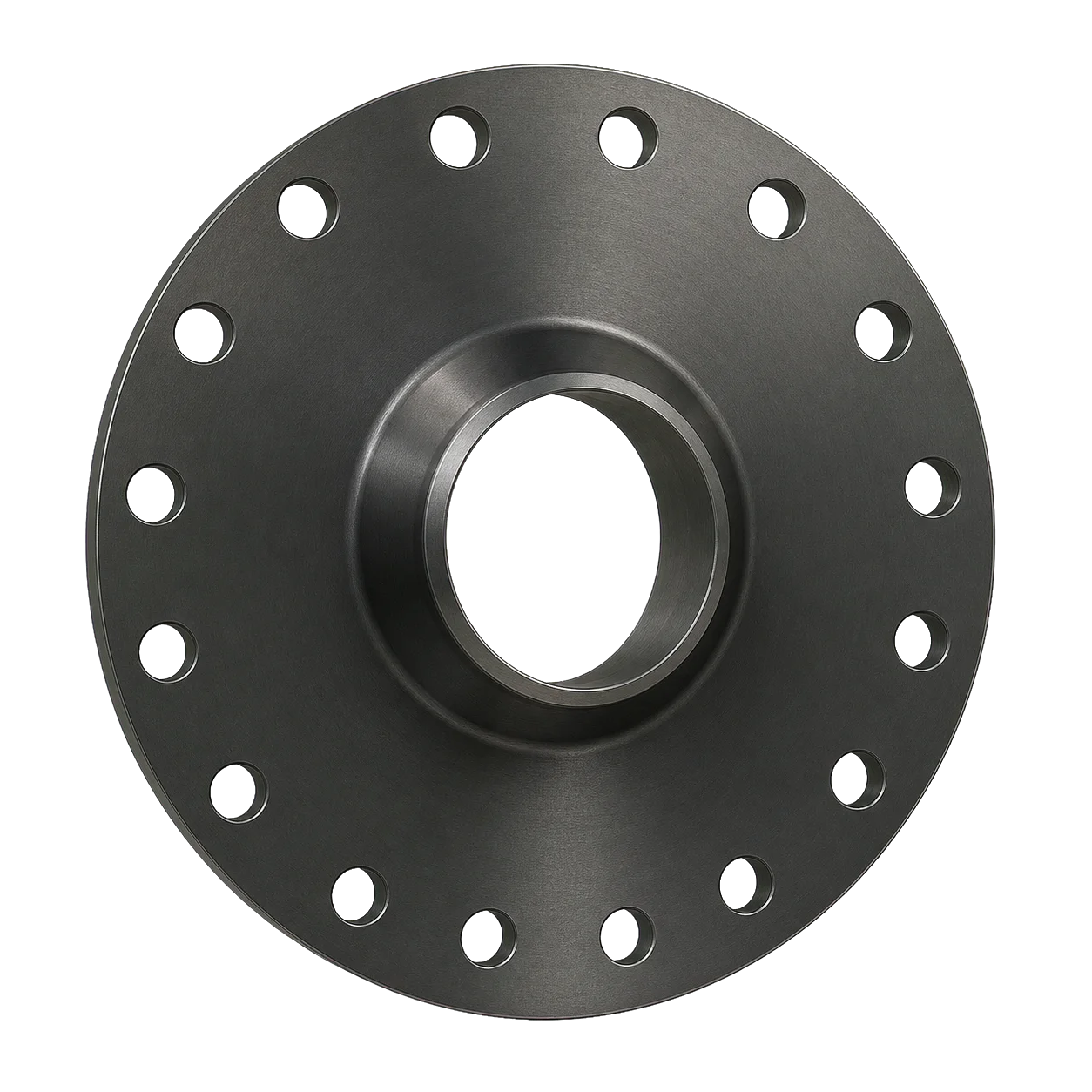

Karbon çelik kaynak boyunlu flanş DN350 PN16, DN350 boru hatlarında boruya boyun kısmından kaynaklanarak flanşlı bağlantı oluşturan bağlantı elemanıdır. EN 1092-1 Tip 11 / B1 PN16 referans geometrisinde dış çap 520 mm, cıvata dairesi 470 mm, 16 adet Ø26 mm cıvata deliği, flanş kalınlığı 30 mm ve boru dış çapı 355,6 mm’dir.
Yüzey tipi, kaynak ağzı, malzeme sertifikası, ölçü toleransları ve uygulamanın basınç/sıcaklık sınırları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik kaynak boyunlu flanş |
|---|---|
| Nominal çap | DN350 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 11 / B1 |
| Malzeme referansı | P250GH (1.0460) |
| Dış çap (D) | 520 mm |
| Boru dış çapı referansı (A/d1) | 355,6 mm |
| Cıvata dairesi (K) | 470 mm |
| Cıvata delikleri | 16 adet × Ø26 mm |
| Flanş kalınlığı (C2) | 30 mm |
| Kaynak uç et kalınlığı (S) | 8 mm |
| Boyun yüksekliği (H2) | 82 mm |
| Boyun dip çapı (N1) | 390 mm |
| Not | Nihai yüzey tipi, kaynak ağzı ve malzeme sertifikası sipariş öncesinde doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN350 tesisat hatlarında vana, pompa, ölçüm ekipmanı ve proses bağlantılarında kullanılabilir. Kaynak prosedürü, akışkan, basınç, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
