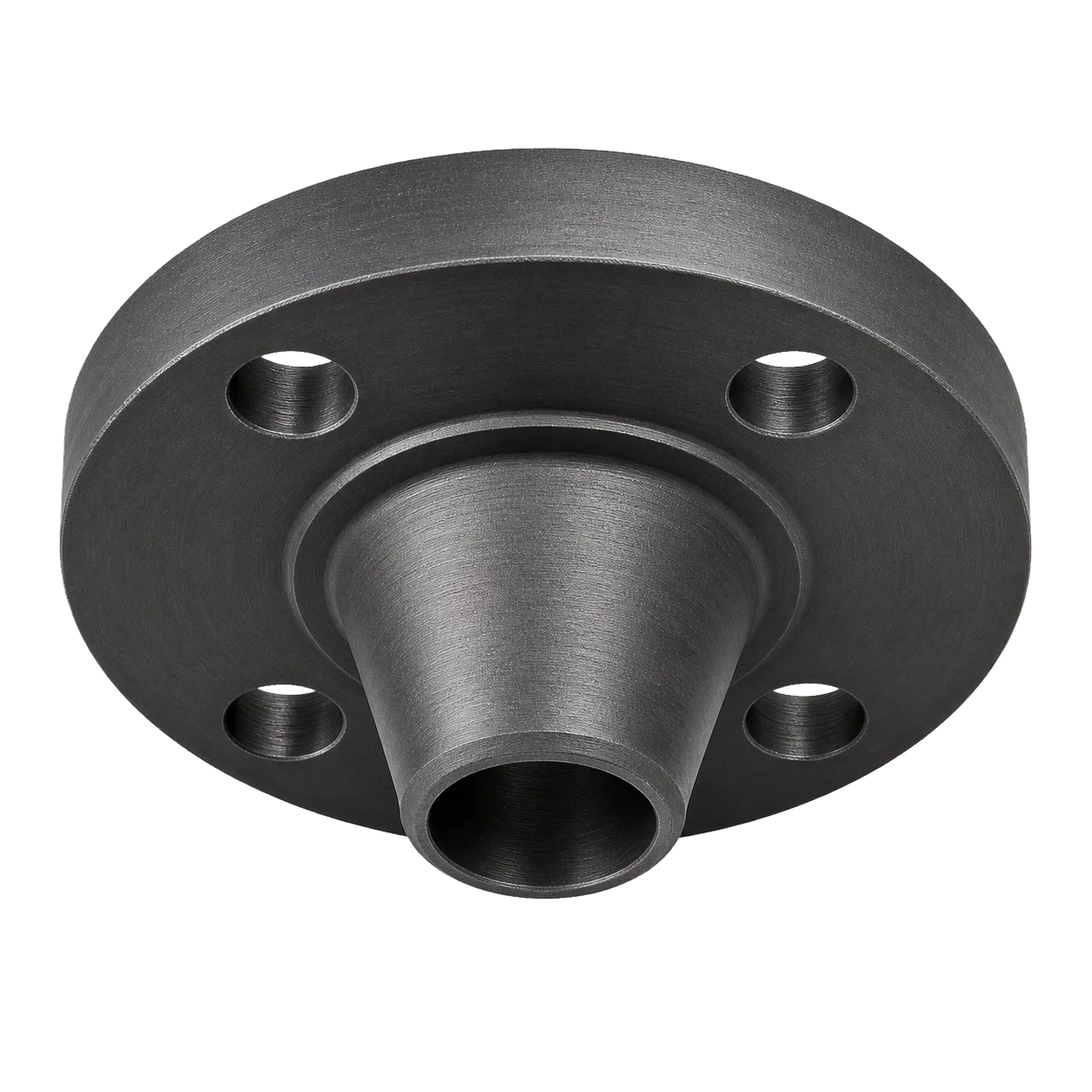

Karbon çelik kaynak boyunlu flanş DN25 PN16, DN25 boru hatlarında boruya boyun kısmından kaynaklanarak flanşlı bağlantı oluşturan bağlantı elemanıdır. EN 1092-1 Tip 11 / B1 PN10-40 referans geometrisinde dış çap 115 mm, cıvata dairesi 85 mm, 4 adet Ø14 mm cıvata deliği, flanş kalınlığı 18 mm ve boru dış çapı 33,7 mm’dir.
Yüzey tipi, kaynak ağzı, malzeme kalitesi ve nihai çalışma koşulları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik kaynak boyunlu flanş |
|---|---|
| Nominal çap | DN25 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 11 / B1 |
| Malzeme referansı | P250GH (1.0460) |
| Dış çap (D) | 115 mm |
| Boru dış çapı referansı (A/d1) | 33,7 mm |
| Cıvata dairesi (K) | 85 mm |
| Cıvata delikleri | 4 adet × Ø14 mm |
| Flanş kalınlığı (C2) | 18 mm |
| Kaynak uç et kalınlığı (S) | 2,6 mm |
| Boyun yüksekliği (H2) | 40 mm |
| Not | Ölçüler resmi PN10-40 / DN25 referans geometrisindendir; yüzey tipi ve malzeme sertifikası sipariş öncesi doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN25 tesisat hatlarında vana, pompa, ölçüm ekipmanı ve proses bağlantılarında kullanılabilir. Kaynak prosedürü, akışkan, basınç, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
