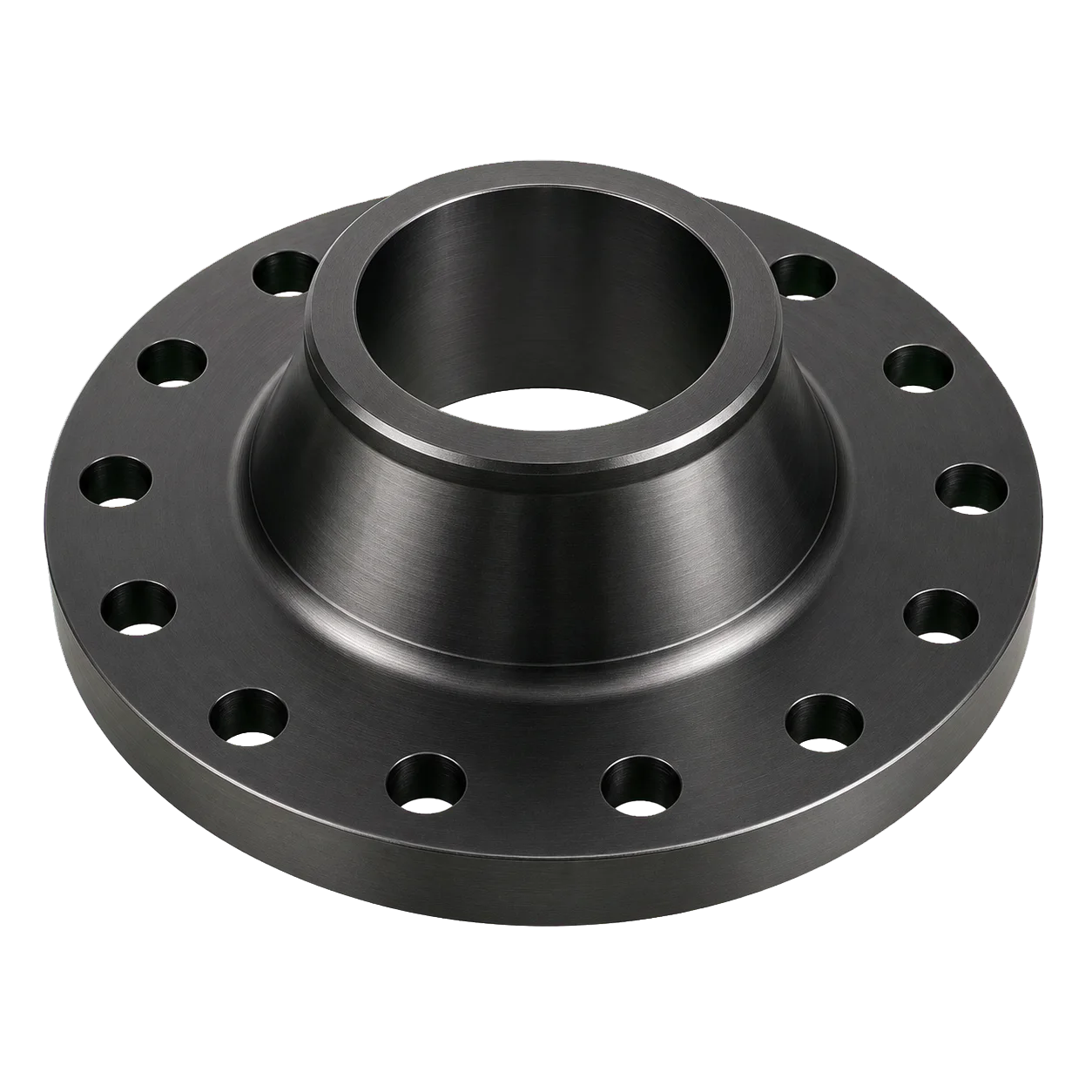

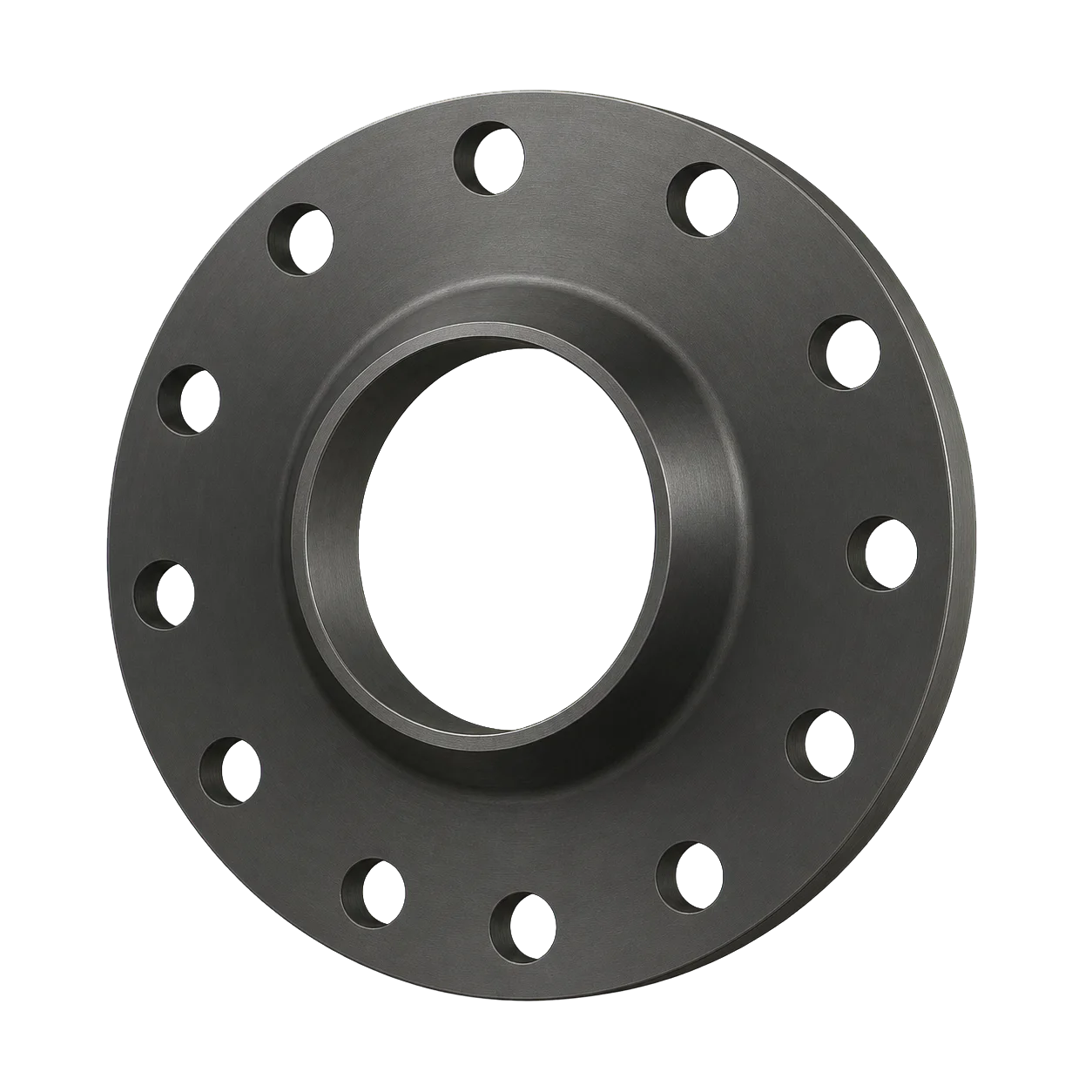

Karbon çelik kaynak boyunlu flanş DN200 PN16, DN200 boru hatlarında boruya boyun kısmından kaynaklanarak flanşlı bağlantı oluşturan bağlantı elemanıdır. EN 1092-1 Tip 11 / B1 PN16 referans geometrisinde dış çap 340 mm, cıvata dairesi 295 mm, 12 adet Ø22 mm cıvata deliği, flanş kalınlığı 24 mm ve boru dış çapı 219,1 mm’dir.
Yüzey tipi, kaynak ağzı, malzeme sertifikası, ölçü toleransları ve uygulamanın basınç/sıcaklık sınırları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik kaynak boyunlu flanş |
|---|---|
| Nominal çap | DN200 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 11 / B1 |
| Malzeme referansı | P250GH (1.0460) |
| Dış çap (D) | 340 mm |
| Boru dış çapı referansı (A/d1) | 219,1 mm |
| Cıvata dairesi (K) | 295 mm |
| Cıvata delikleri | 12 adet × Ø22 mm |
| Flanş kalınlığı (C2) | 24 mm |
| Kaynak uç et kalınlığı (S) | 6,3 mm |
| Boyun yüksekliği (H2) | 62 mm |
| Boyun dip çapı (N1) | 235 mm |
| Not | Nihai yüzey tipi, kaynak ağzı ve malzeme sertifikası sipariş öncesinde doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN200 tesisat hatlarında vana, pompa, ölçüm ekipmanı ve proses bağlantılarında kullanılabilir. Kaynak prosedürü, akışkan, basınç, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
