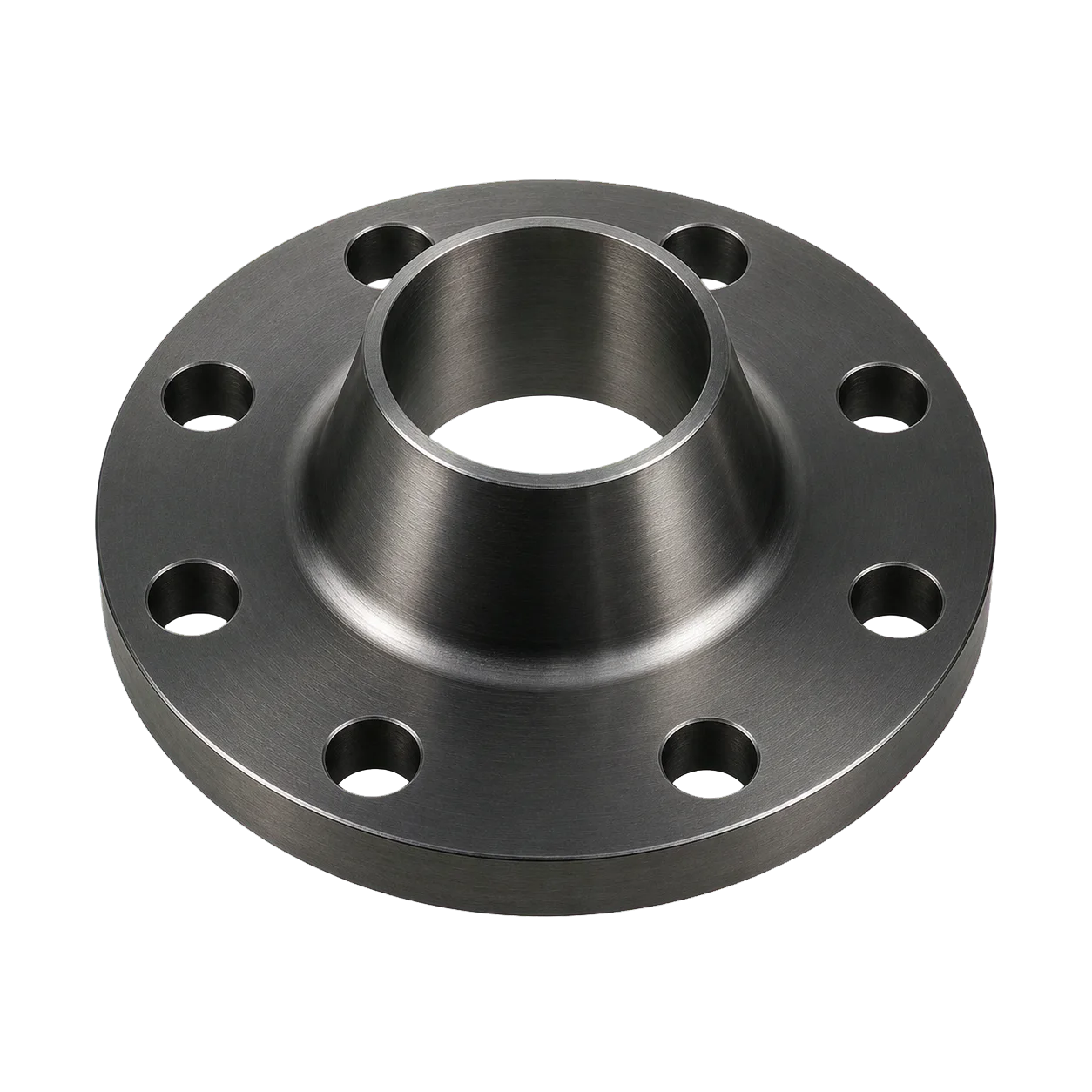

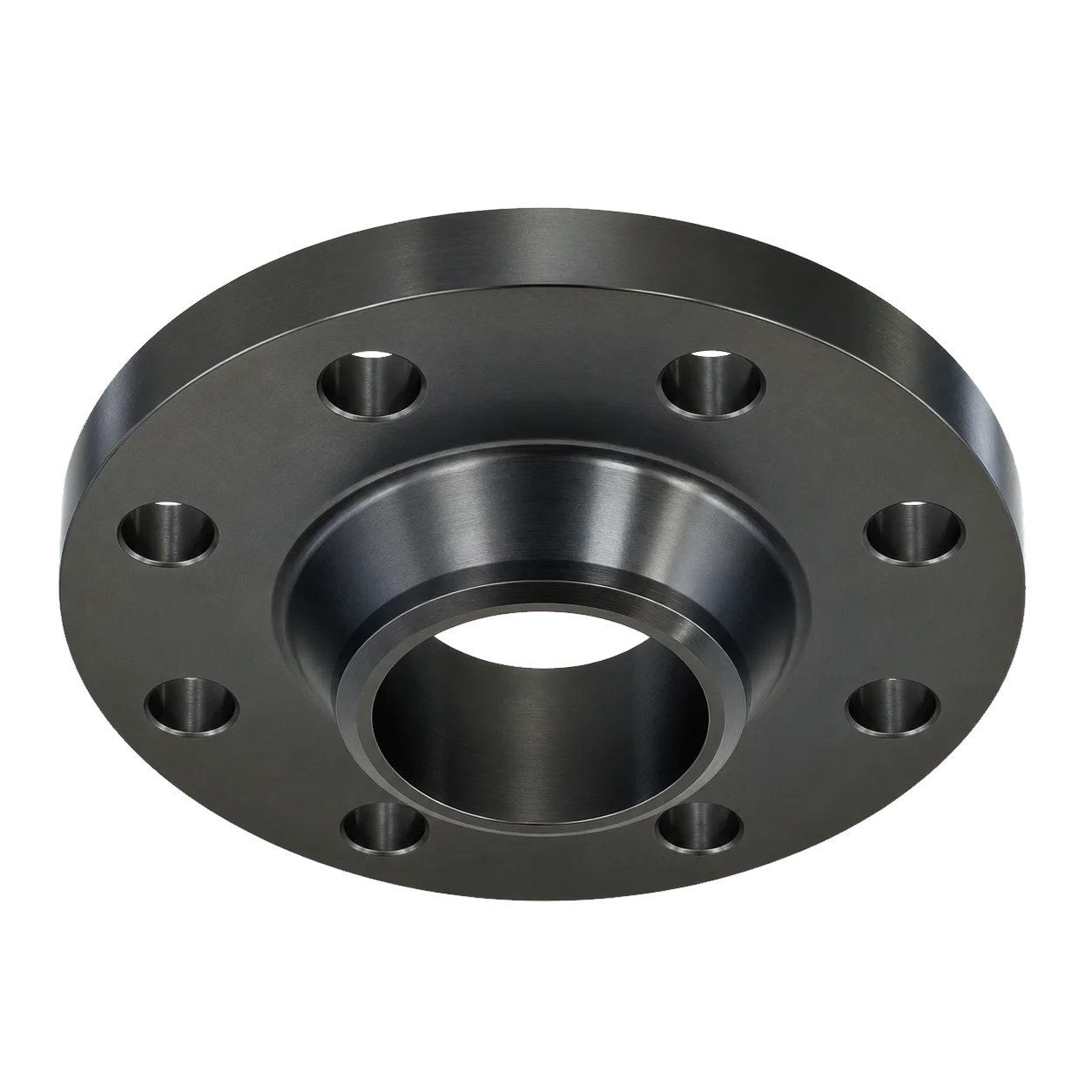

Karbon çelik kaynak boyunlu flanş DN150 PN16, DN150 boru hatlarında boruya boyun kısmından kaynaklanarak flanşlı bağlantı oluşturan bağlantı elemanıdır. EN 1092-1 Tip 11 / B1 PN10-16 referans geometrisinde dış çap 285 mm, cıvata dairesi 240 mm, 8 adet Ø22 mm cıvata deliği, flanş kalınlığı 22 mm ve boru dış çapı 168,3 mm’dir.
Yüzey tipi, kaynak ağzı, malzeme sertifikası, ölçü toleransları ve uygulamanın basınç/sıcaklık sınırları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik kaynak boyunlu flanş |
|---|---|
| Nominal çap | DN150 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 11 / B1 |
| Malzeme referansı | P250GH (1.0460) |
| Referans varyant | PN10-16 |
| Dış çap (D) | 285 mm |
| Boru dış çapı referansı (A/d1) | 168,3 mm |
| Cıvata dairesi (K) | 240 mm |
| Cıvata delikleri | 8 adet × Ø22 mm |
| Flanş kalınlığı (C2) | 22 mm |
| Kaynak uç et kalınlığı (S) | 4,5 mm |
| Boyun yüksekliği (H2) | 55 mm |
| Boyun dip çapı (N1) | 184 mm |
| Not | Nihai yüzey tipi, kaynak ağzı ve malzeme sertifikası sipariş öncesinde doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN150 tesisat hatlarında vana, pompa, ölçüm ekipmanı ve proses bağlantılarında kullanılabilir. Kaynak prosedürü, akışkan, basınç, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
