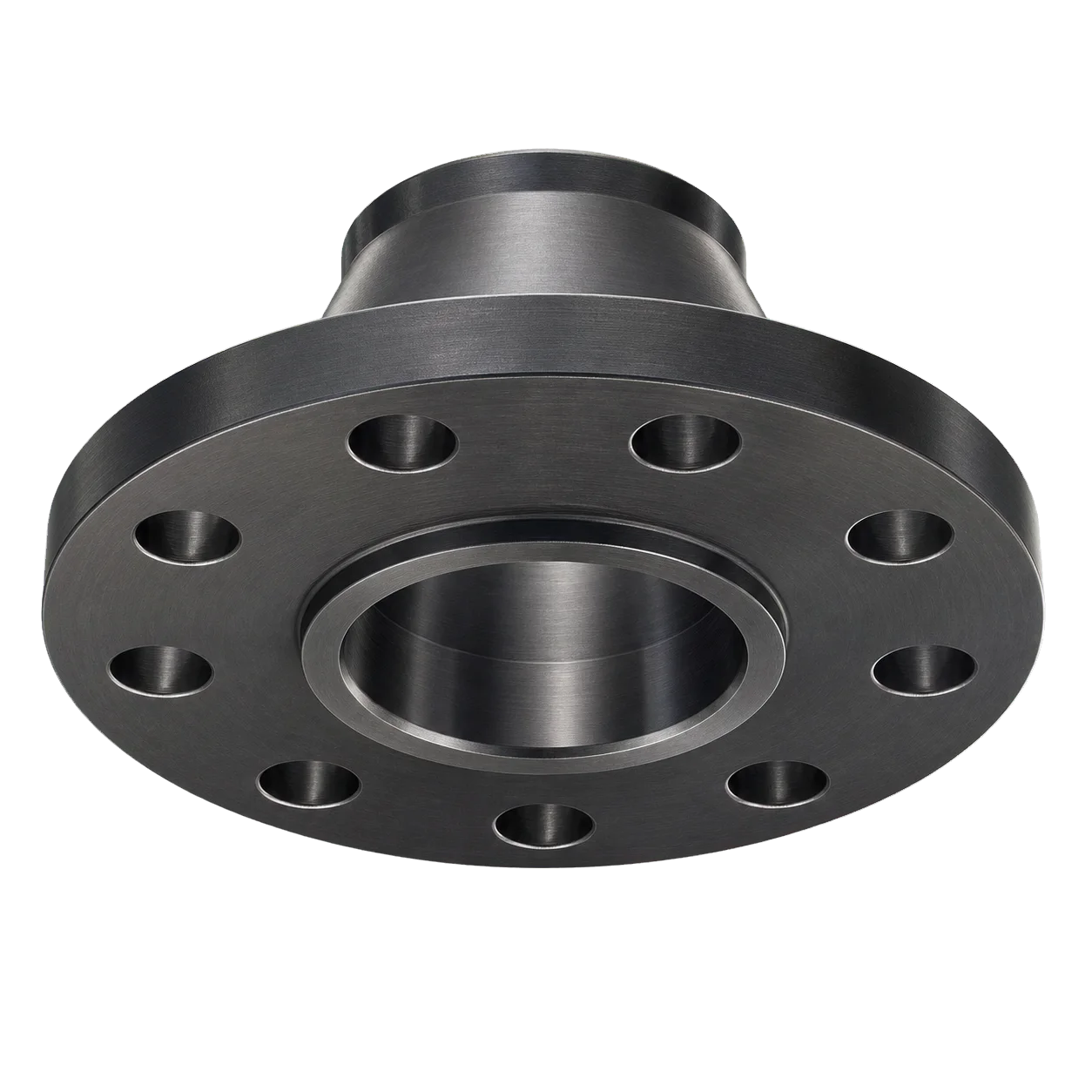

Karbon çelik kaynak boyunlu flanş DN125 PN16, DN125 boru hatlarında boruya boyun kısmından kaynaklanarak flanşlı bağlantı oluşturan bağlantı elemanıdır. EN 1092-1 Tip 11 / B1 PN10-16 referans geometrisinde dış çap 250 mm, cıvata dairesi 210 mm, 8 adet Ø18 mm cıvata deliği, flanş kalınlığı 22 mm ve boru dış çapı 133,0 mm’dir.
Yüzey tipi, kaynak ağzı, malzeme sertifikası, ölçü toleransları ve uygulamanın basınç/sıcaklık sınırları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik kaynak boyunlu flanş |
|---|---|
| Nominal çap | DN125 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 11 / B1 |
| Malzeme referansı | P250GH (1.0460) |
| Referans varyant | PN10-16 |
| Dış çap (D) | 250 mm |
| Boru dış çapı referansı (A/d1) | 133,0 mm |
| Cıvata dairesi (K) | 210 mm |
| Cıvata delikleri | 8 adet × Ø18 mm |
| Flanş kalınlığı (C2) | 22 mm |
| Kaynak uç et kalınlığı (S) | 4 mm |
| Boyun yüksekliği (H2) | 55 mm |
| Boyun dip çapı (N1) | 150 mm |
| Not | Nihai yüzey tipi, kaynak ağzı ve malzeme sertifikası sipariş öncesinde doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN125 tesisat hatlarında vana, pompa, ölçüm ekipmanı ve proses bağlantılarında kullanılabilir. Kaynak prosedürü, akışkan, basınç, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
