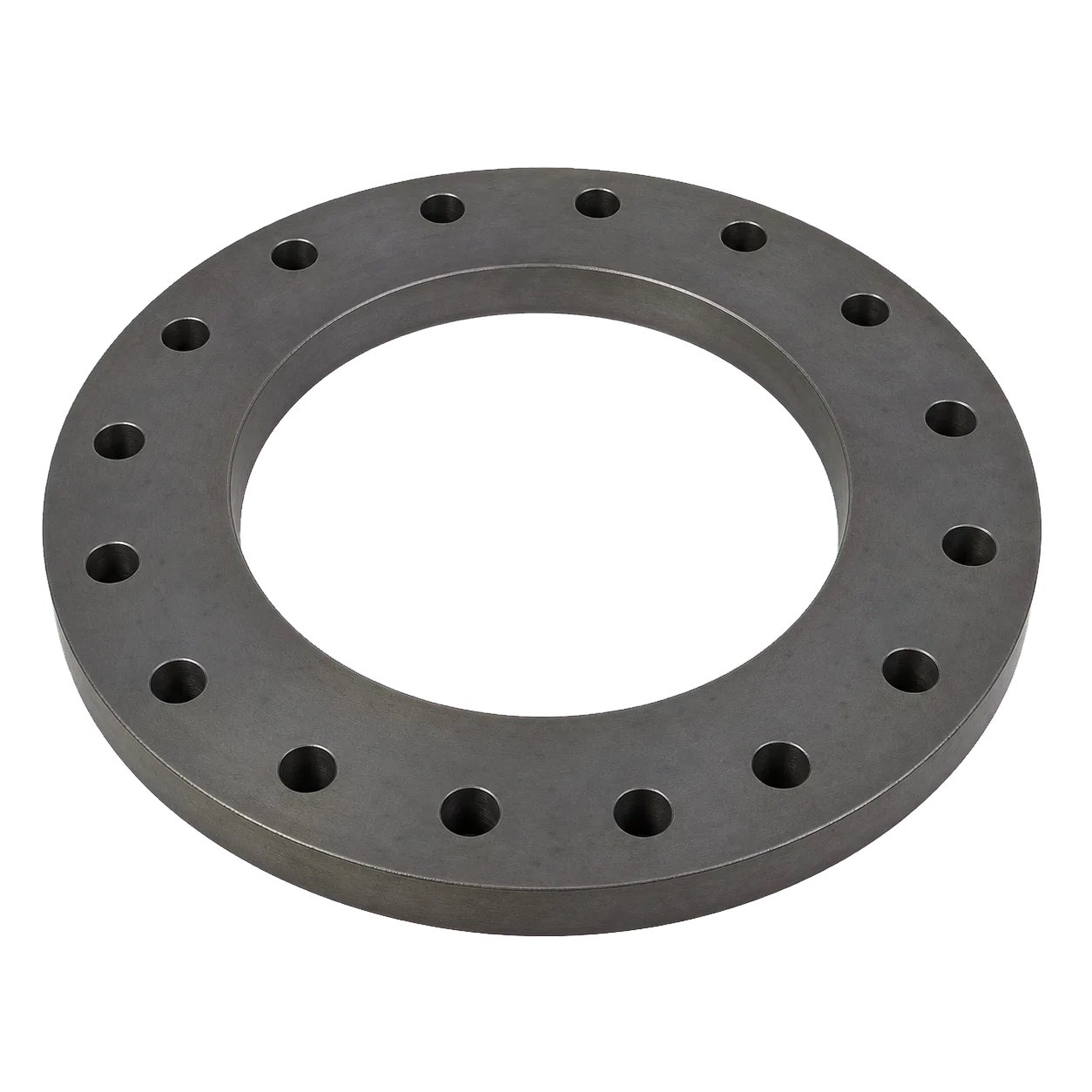

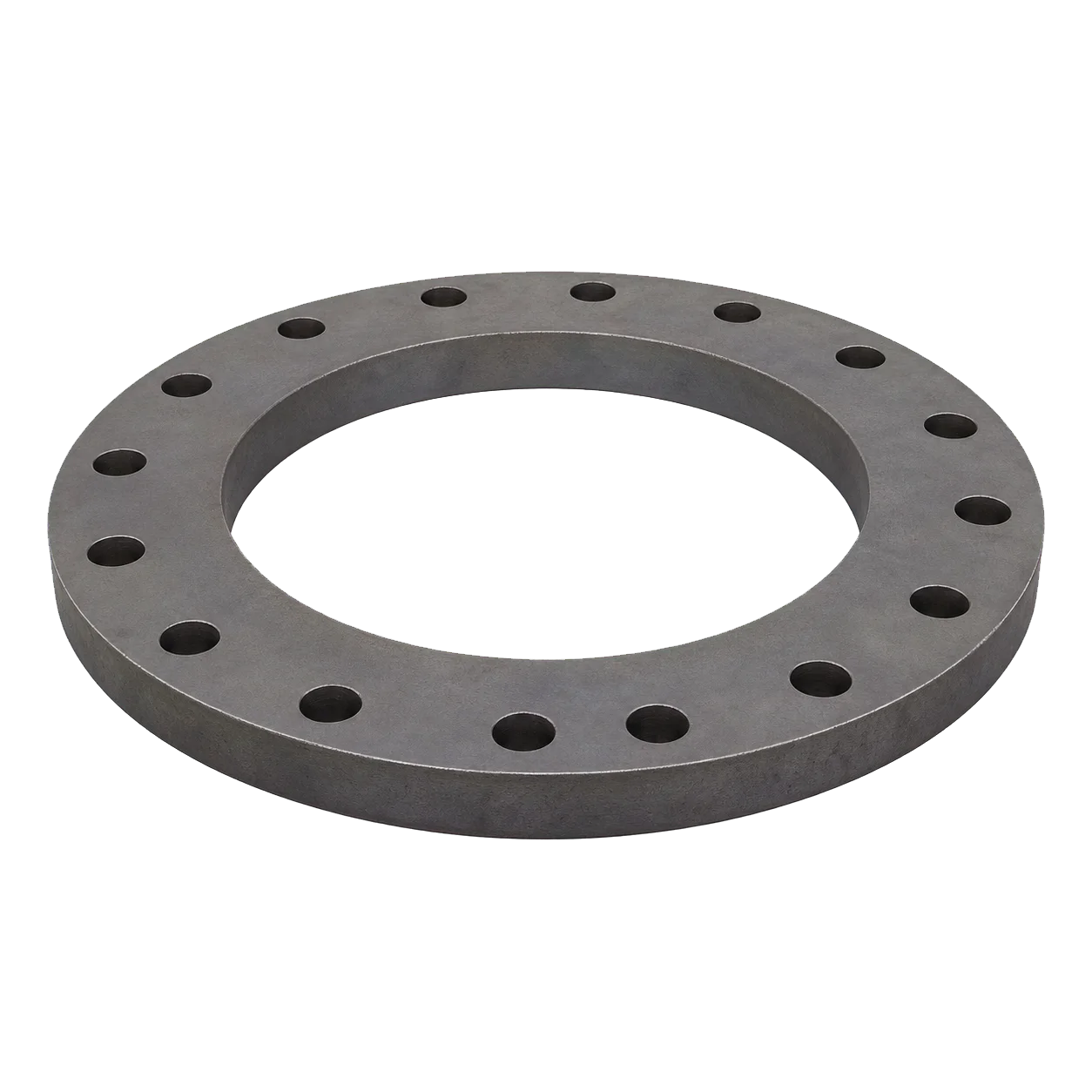

Karbon çelik düz flanş DN400 PN16, DN400 boru hatlarında flanşlı bağlantı oluşturmak için kullanılan düz tip bağlantı elemanıdır. EN 1092-1 Tip 01 PN16 referans geometrisinde dış çap 580 mm, cıvata dairesi 525 mm, 16 adet Ø30 mm cıvata deliği, iç çap 411 mm ve kalınlık 38 mm’dir.
Malzeme kalitesi, sızdırmazlık yüzeyi, boru dış çapı ve nihai çalışma koşulları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik düz flanş |
|---|---|
| Nominal çap | DN400 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 01 |
| Dış çap (D) | 580 mm |
| İç çap (B1) | 411 mm |
| Boru dış çapı referansı (d1) | 406,4 mm |
| Cıvata dairesi (K) | 525 mm |
| Cıvata delikleri | 16 adet × Ø30 mm |
| Flanş kalınlığı (C1) | 38 mm |
| Not | Ölçüler resmi PN16 / DN400 referans geometrisindendir; yüzey tipi ve malzeme sertifikası sipariş öncesi doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN400 tesisat hatlarında vana, pompa, eşanjör, filtre, tank ve proses ekipmanı bağlantılarında kullanılabilir. Basınç sınıfı, akışkanın korozif özelliği, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
