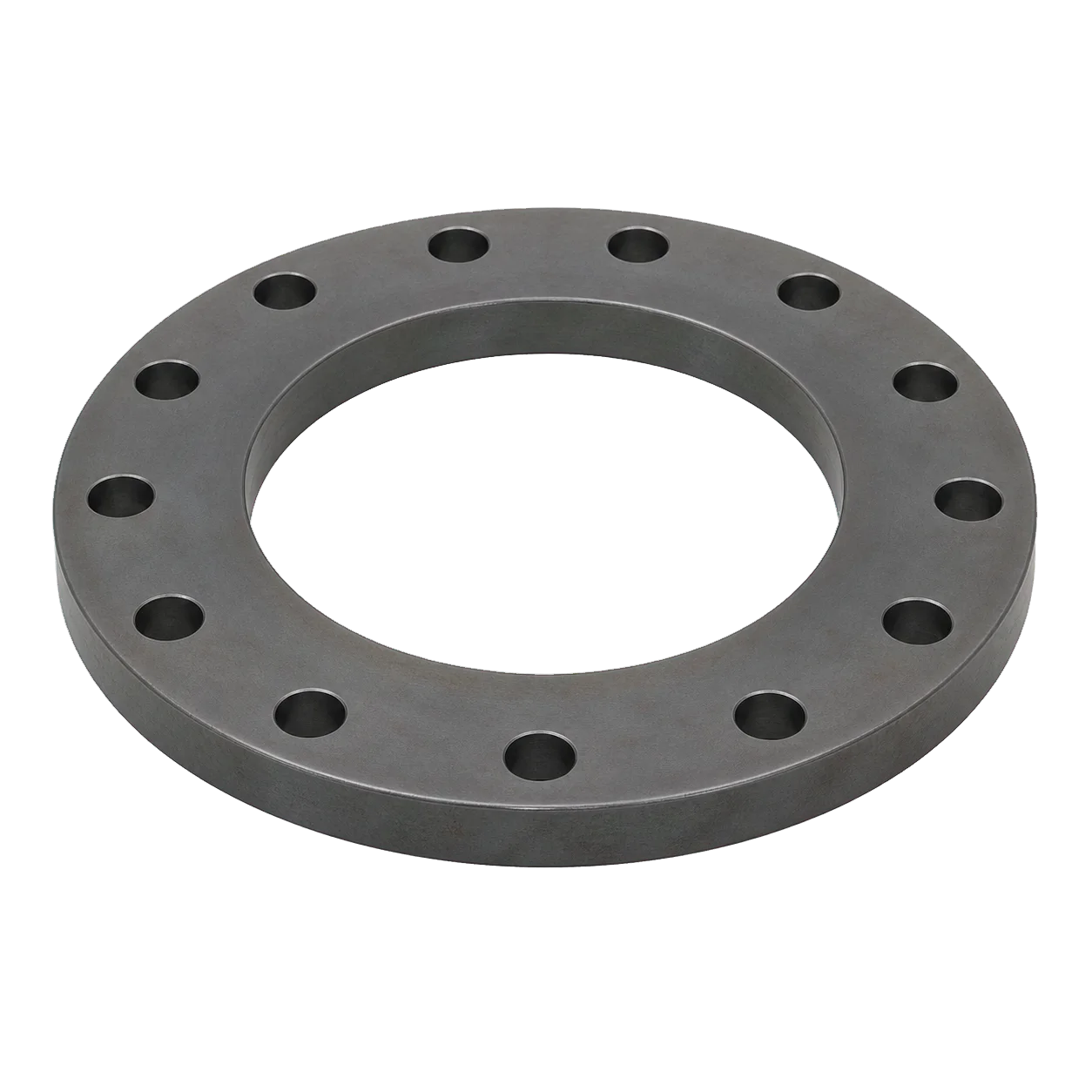

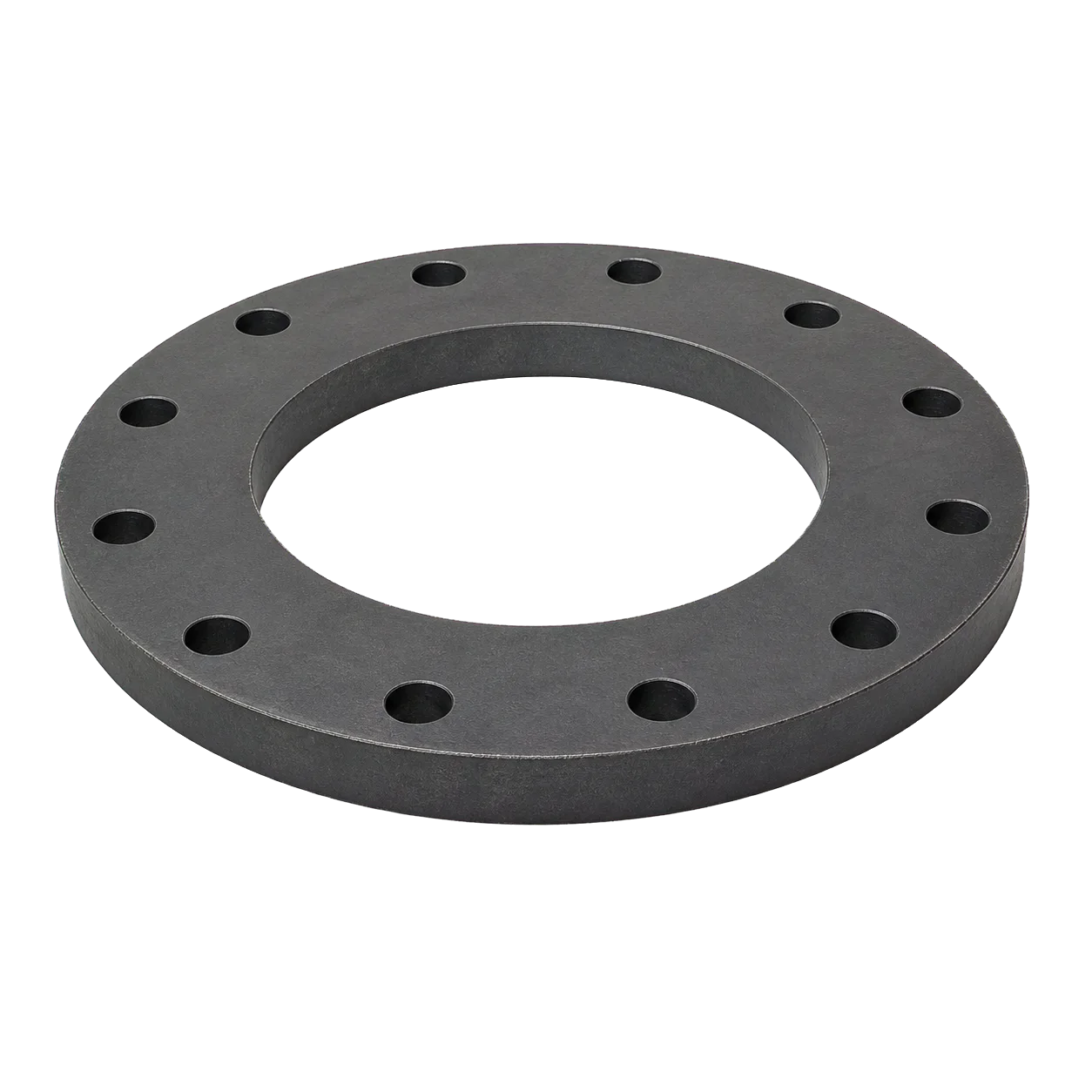

Karbon çelik düz flanş DN300 PN16, DN300 boru hatlarında flanşlı bağlantı oluşturmak için kullanılan düz tip bağlantı elemanıdır. EN 1092-1 Tip 01 PN16 referans geometrisinde dış çap 460 mm, cıvata dairesi 410 mm, 12 adet Ø26 mm cıvata deliği, iç çap 327,5 mm ve kalınlık 32 mm’dir.
Malzeme kalitesi, sızdırmazlık yüzeyi, boru dış çapı ve nihai çalışma koşulları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik düz flanş |
|---|---|
| Nominal çap | DN300 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 01 |
| Dış çap (D) | 460 mm |
| İç çap (B1) | 327,5 mm |
| Boru dış çapı referansı (d1) | 323,9 mm |
| Cıvata dairesi (K) | 410 mm |
| Cıvata delikleri | 12 adet × Ø26 mm |
| Flanş kalınlığı (C1) | 32 mm |
| Not | Ölçüler resmi PN16 / DN300 referans geometrisindendir; yüzey tipi ve malzeme sertifikası sipariş öncesi doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN300 tesisat hatlarında vana, pompa, eşanjör, filtre, tank ve proses ekipmanı bağlantılarında kullanılabilir. Basınç sınıfı, akışkanın korozif özelliği, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
