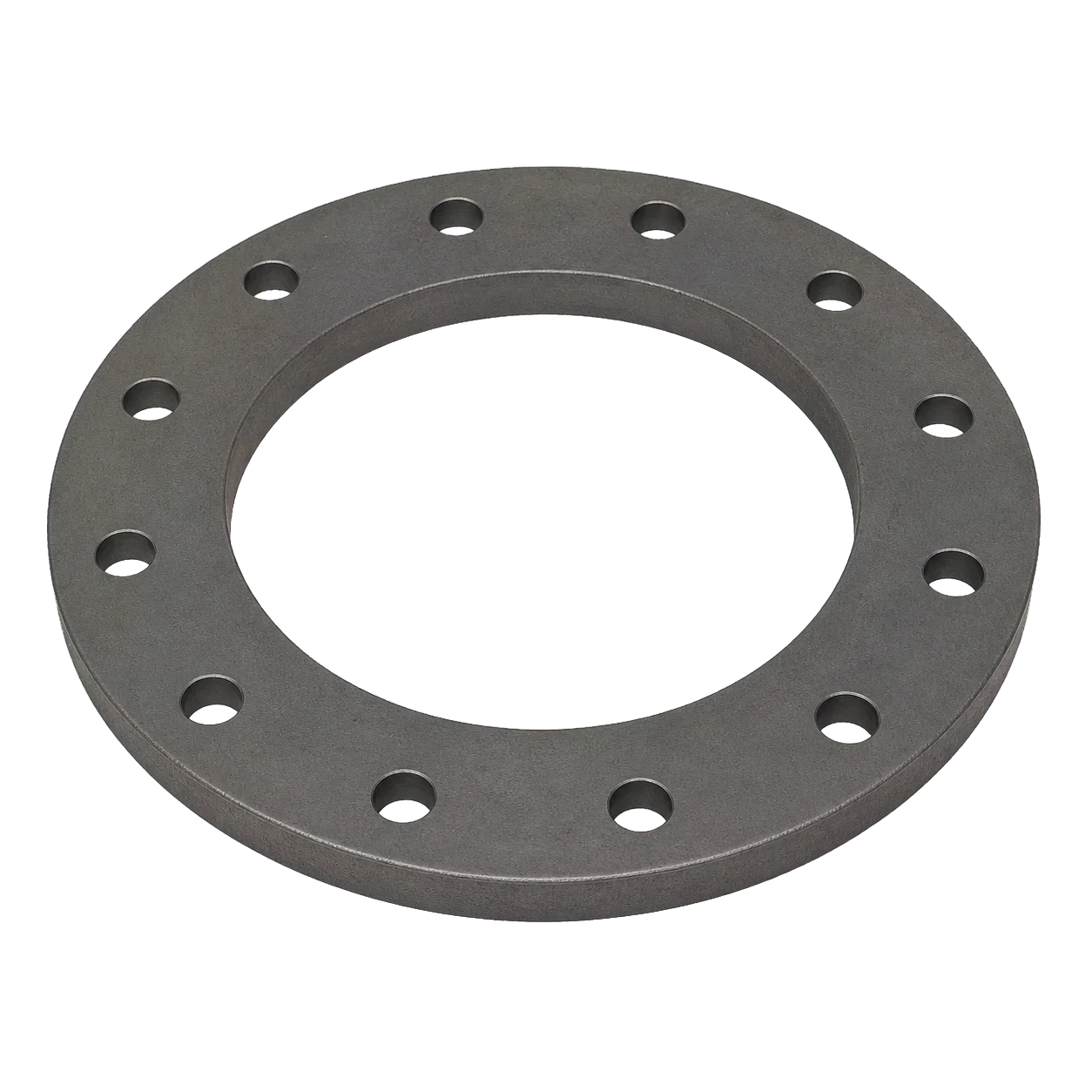

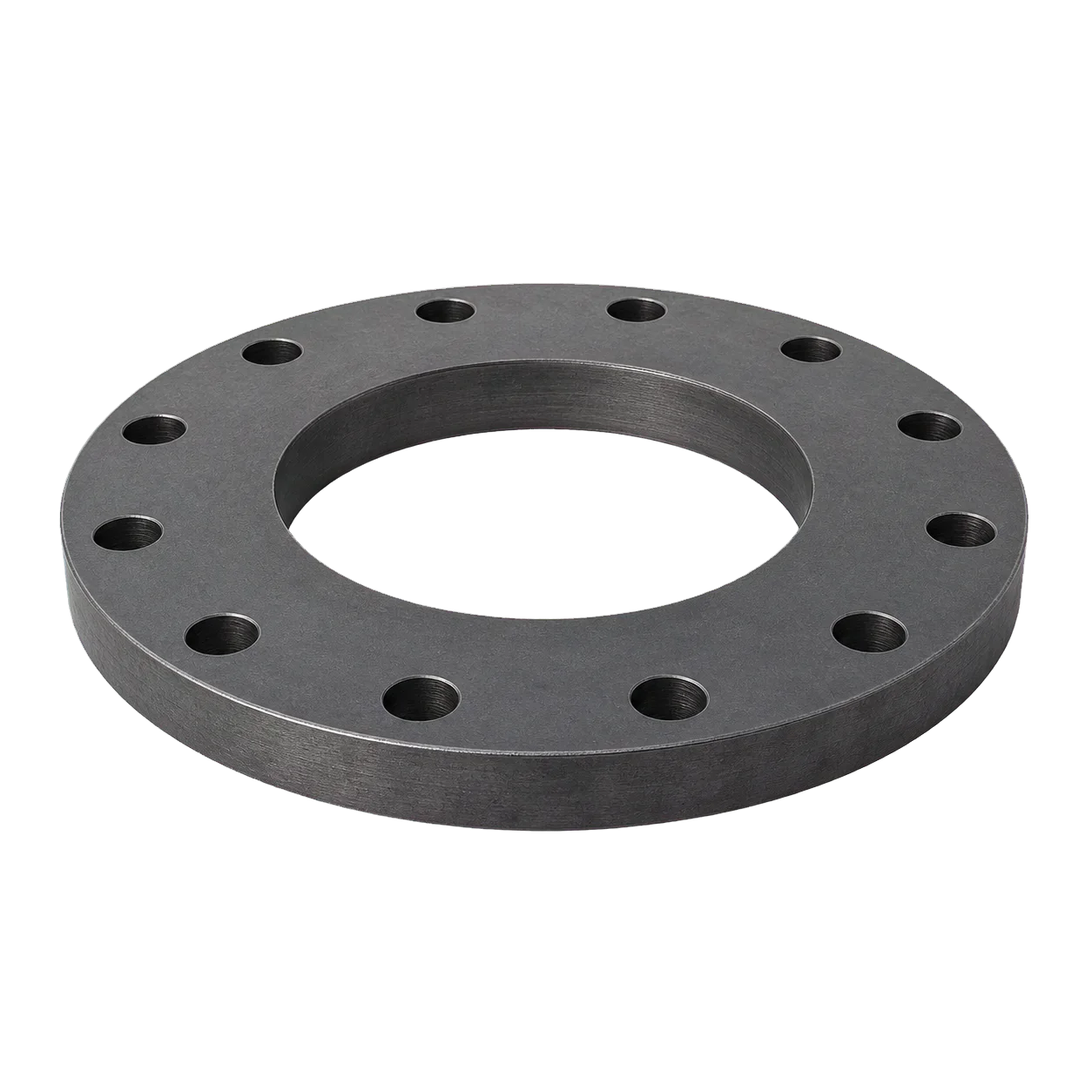

Karbon çelik düz flanş DN250 PN16, DN250 boru hatlarında flanşlı bağlantı oluşturmak için kullanılan düz tip bağlantı elemanıdır. EN 1092-1 Tip 01 PN16 referans geometrisinde dış çap 405 mm, cıvata dairesi 355 mm, 12 adet Ø26 mm cıvata deliği, iç çap 276,5 mm ve kalınlık 29 mm’dir.
Malzeme kalitesi, sızdırmazlık yüzeyi, boru dış çapı ve nihai çalışma koşulları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik düz flanş |
|---|---|
| Nominal çap | DN250 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 01 |
| Dış çap (D) | 405 mm |
| İç çap (B1) | 276,5 mm |
| Boru dış çapı referansı (d1) | 273,0 mm |
| Cıvata dairesi (K) | 355 mm |
| Cıvata delikleri | 12 adet × Ø26 mm |
| Flanş kalınlığı (C1) | 29 mm |
| Not | Ölçüler resmi PN16 / DN250 referans geometrisindendir; yüzey tipi ve malzeme sertifikası sipariş öncesi doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN250 tesisat hatlarında vana, pompa, eşanjör, filtre, tank ve proses ekipmanı bağlantılarında kullanılabilir. Basınç sınıfı, akışkanın korozif özelliği, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
