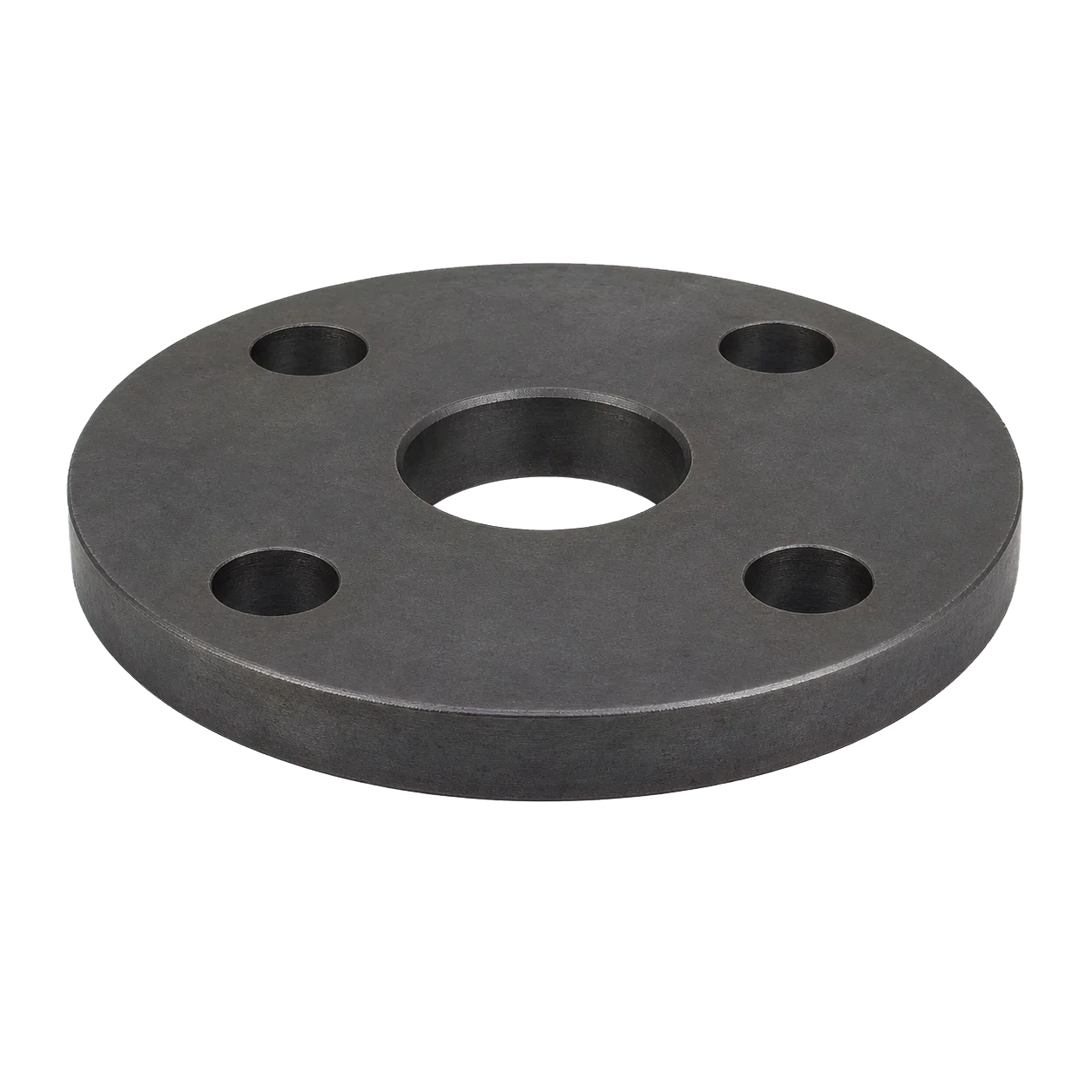

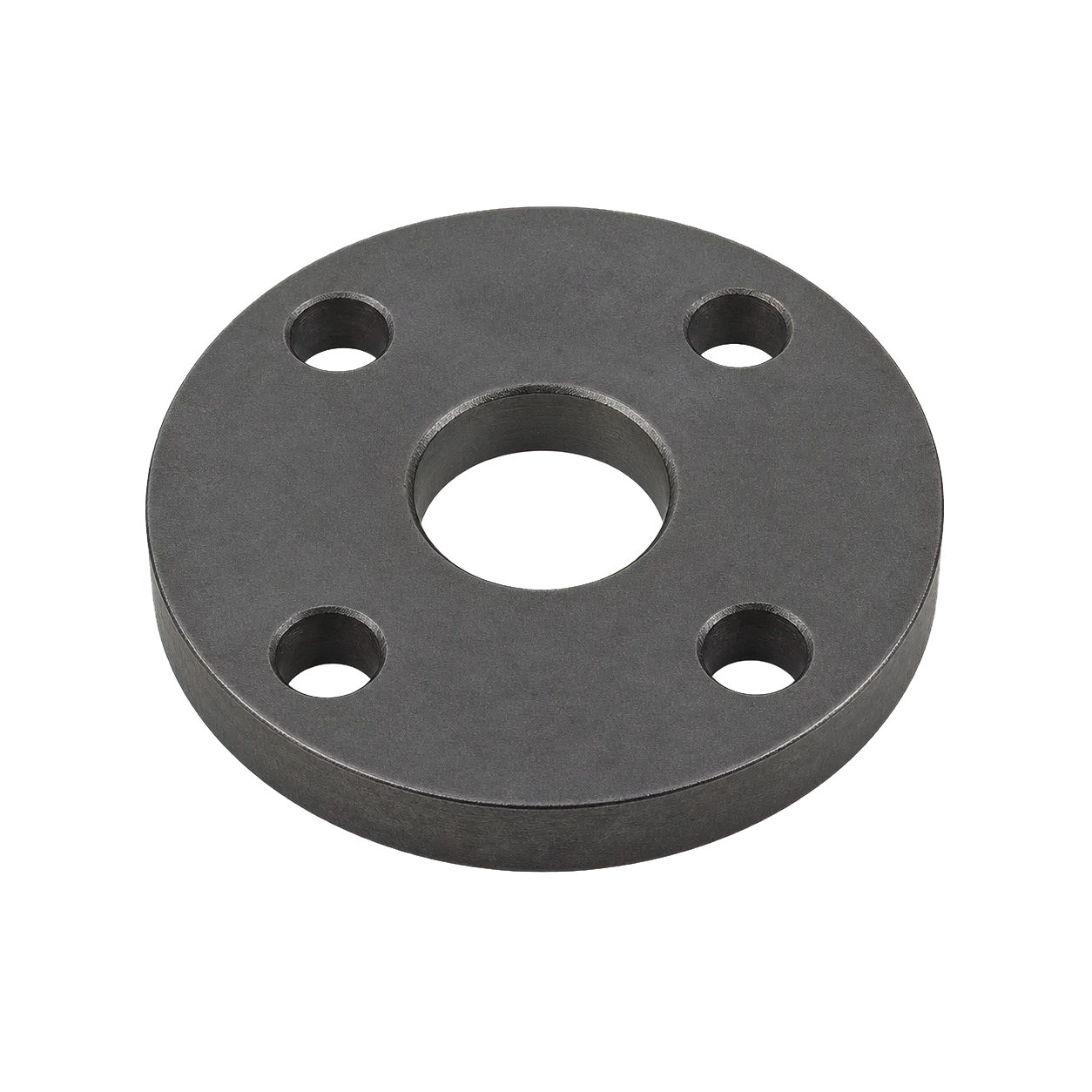

Karbon çelik düz flanş DN25 PN16, DN25 boru hatlarında flanşlı bağlantı oluşturmak için kullanılan düz tip bağlantı elemanıdır. EN 1092-1 Tip 01 PN10-40 referans geometrisinde dış çap 115 mm, cıvata dairesi 85 mm, 4 adet Ø14 mm cıvata deliği, iç çap 34,5 mm ve kalınlık 16 mm’dir.
Malzeme kalitesi, sızdırmazlık yüzeyi, boru dış çapı ve nihai çalışma koşulları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik düz flanş |
|---|---|
| Nominal çap | DN25 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 01 |
| Dış çap (D) | 115 mm |
| İç çap (B1) | 34,5 mm |
| Boru dış çapı referansı (d1) | 33,7 mm |
| Cıvata dairesi (K) | 85 mm |
| Cıvata delikleri | 4 adet × Ø14 mm |
| Flanş kalınlığı (C1) | 16 mm |
| Not | Ölçüler resmi PN10-40 / DN25 referans geometrisindendir; yüzey tipi ve malzeme sertifikası sipariş öncesi doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN25 tesisat hatlarında küçük vana, pompa, ölçüm ekipmanı, filtre ve proses bağlantılarında kullanılabilir. Basınç sınıfı, akışkanın korozif özelliği, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
