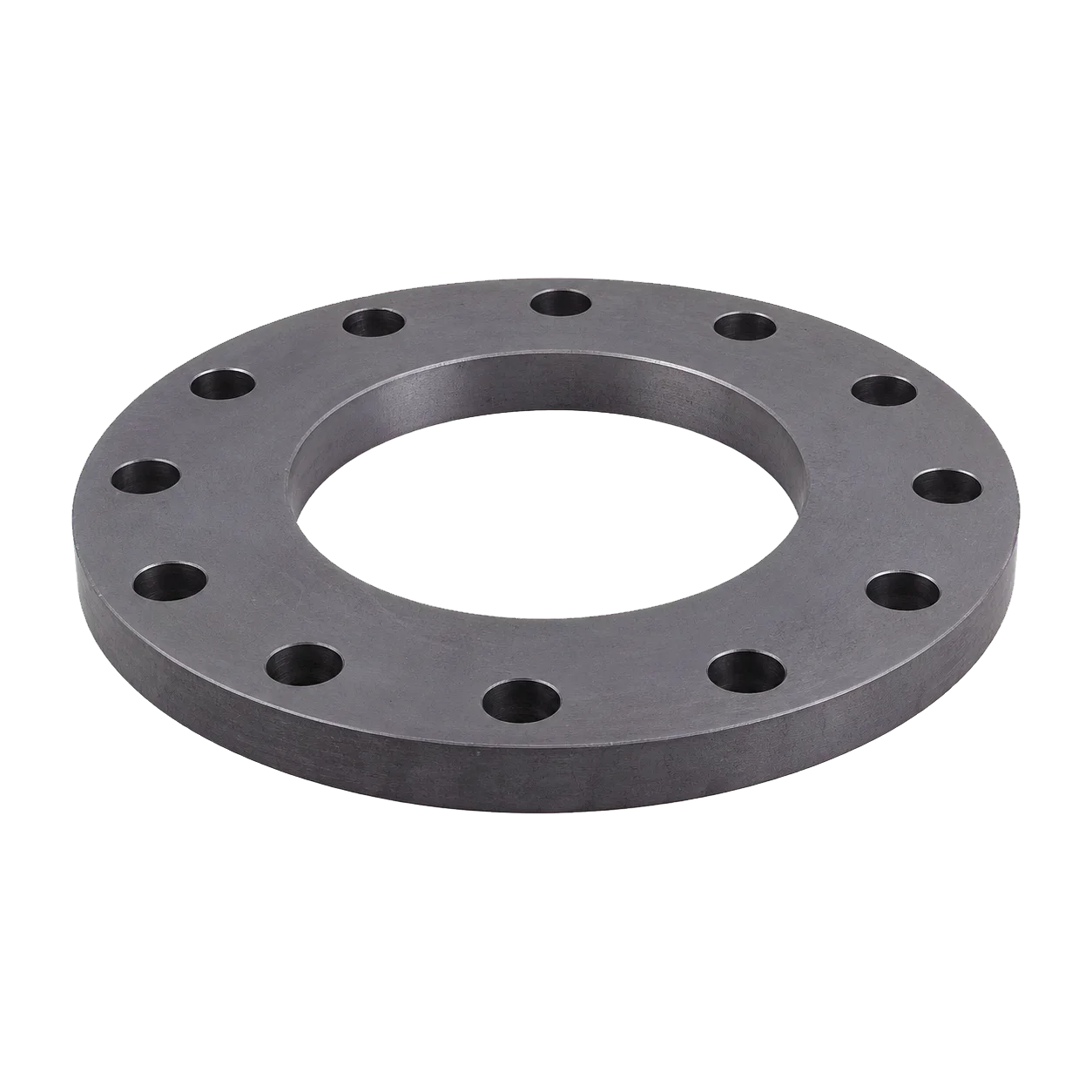

Karbon çelik düz flanş DN200 PN16, DN200 boru hatlarında flanşlı bağlantı oluşturmak için kullanılan düz tip bağlantı elemanıdır. EN 1092-1 Tip 01 PN16 referans geometrisinde dış çap 340 mm, cıvata dairesi 295 mm, 12 adet Ø22 mm cıvata deliği, iç çap 221,5 mm ve kalınlık 26 mm’dir.
Malzeme kalitesi, sızdırmazlık yüzeyi, boru dış çapı ve nihai çalışma koşulları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik düz flanş |
|---|---|
| Nominal çap | DN200 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 01 |
| Dış çap (D) | 340 mm |
| İç çap (B1) | 221,5 mm |
| Boru dış çapı referansı (d1) | 219,1 mm |
| Cıvata dairesi (K) | 295 mm |
| Cıvata delikleri | 12 adet × Ø22 mm |
| Flanş kalınlığı (C1) | 26 mm |
| Not | Ölçüler resmi PN16 / DN200 referans geometrisindendir; yüzey tipi ve malzeme sertifikası sipariş öncesi doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN200 tesisat hatlarında vana, pompa, eşanjör, filtre, tank ve proses ekipmanı bağlantılarında kullanılabilir. Basınç sınıfı, akışkanın korozif özelliği, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
