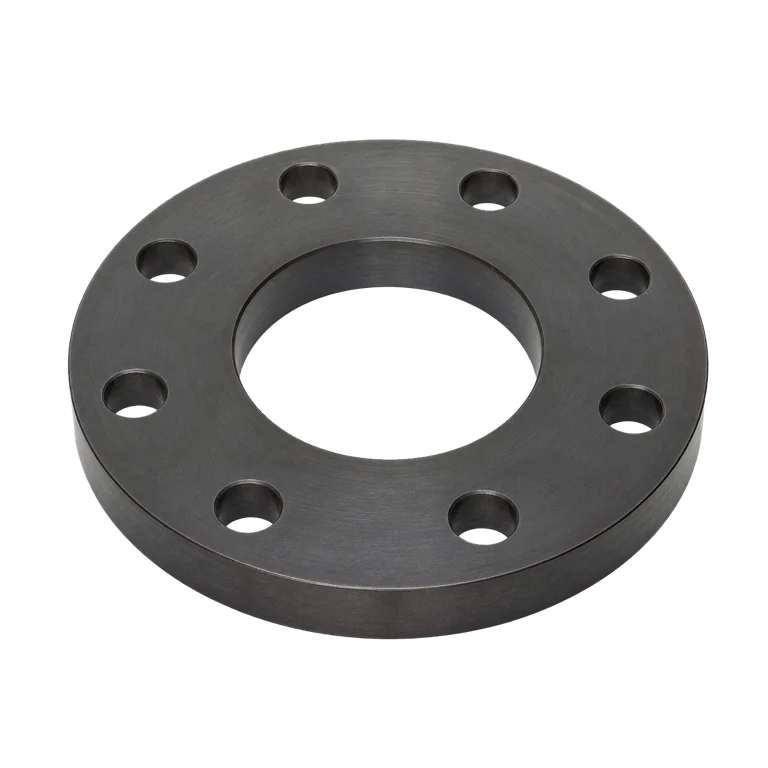

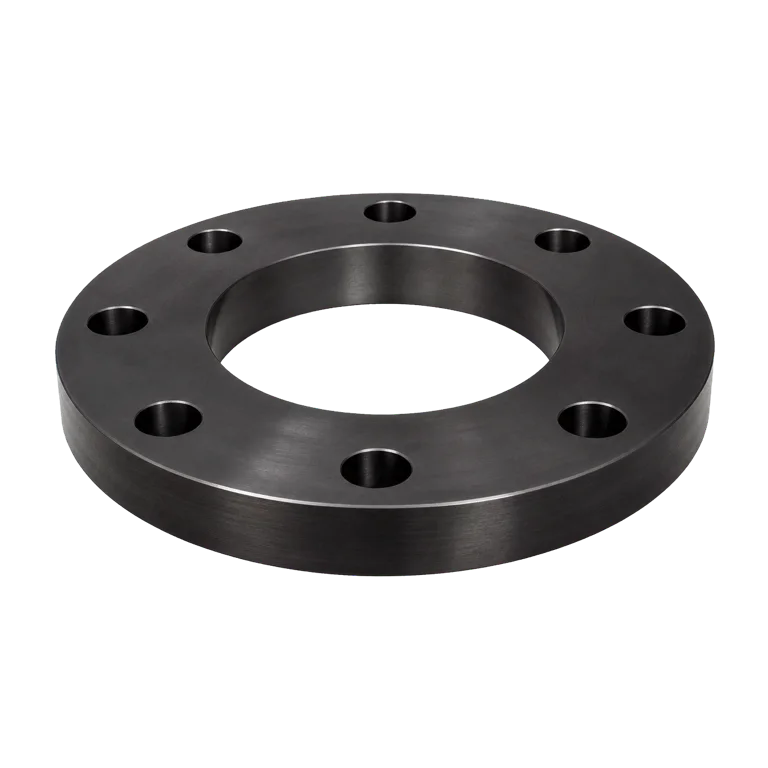

Karbon çelik düz flanş DN150 PN16, DN150 boru hatlarında flanşlı bağlantı oluşturmak için kullanılan düz tip bağlantı elemanıdır. EN 1092-1 Tip 01 PN10-16 resmi referans geometrisinde dış çap 285 mm, cıvata dairesi 240 mm, 8 adet Ø22 mm cıvata deliği, iç çap 170,5 mm ve kalınlık 24 mm’dir.
Malzeme kalitesi, sızdırmazlık yüzeyi, boru dış çapı ve nihai çalışma koşulları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik düz flanş |
|---|---|
| Nominal çap | DN150 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 01 |
| Dış çap (D) | 285 mm |
| İç çap (B1) | 170,5 mm |
| Boru dış çapı referansı (d1) | 168,3 mm |
| Cıvata dairesi (K) | 240 mm |
| Cıvata delikleri | 8 adet × Ø22 mm |
| Flanş kalınlığı (C1) | 24 mm |
| Not | Ölçüler resmi PN10-16 / DN150 referans geometrisindendir; yüzey tipi ve malzeme sertifikası sipariş öncesi doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN150 tesisat hatlarında vana, pompa, filtre, eşanjör ve proses ekipmanı bağlantılarında kullanılabilir. Basınç sınıfı, akışkanın korozif özelliği, sıcaklık, conta ve cıvata seçimi proje şartlarına göre belirlenmelidir.
