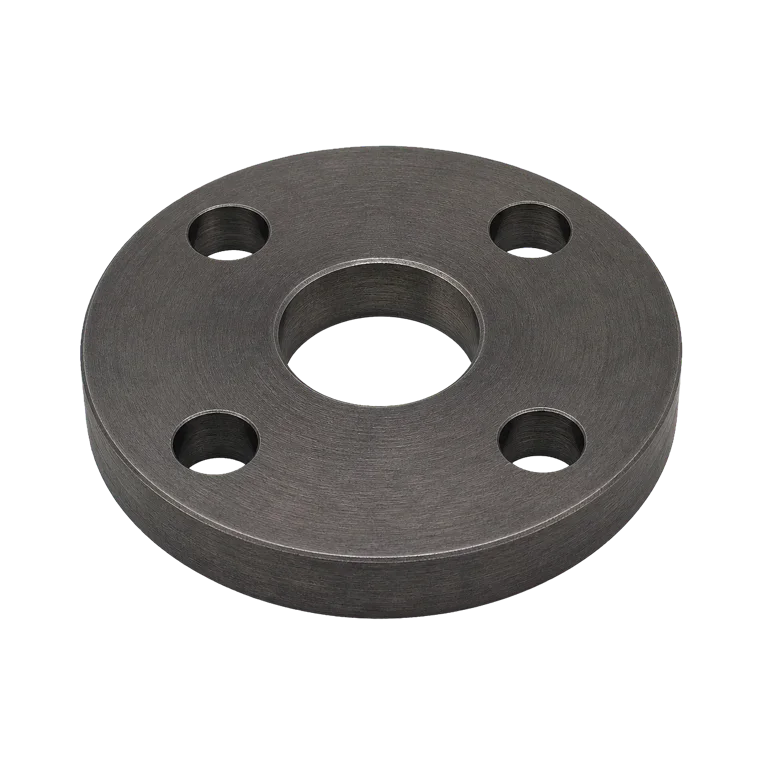

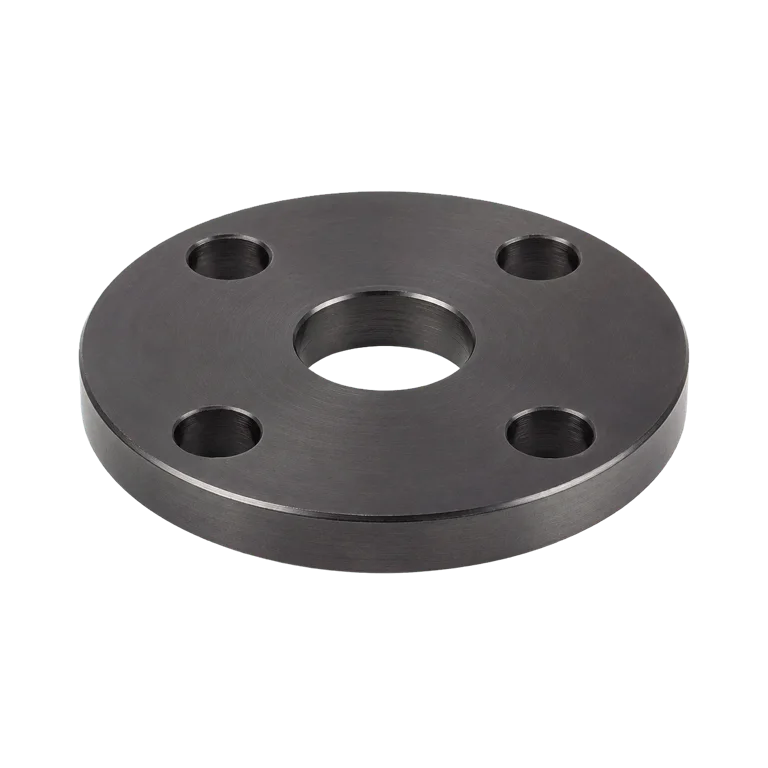

Karbon çelik düz flanş DN15 PN16, küçük çaplı DN15 boru hatlarında flanşlı bağlantı oluşturmak için kullanılan düz tip bağlantı elemanıdır. Doğrulanabilir EN 1092-1 Tip 01 PN10-40 referans geometrisinde dış çap 95 mm, cıvata dairesi 65 mm, 4 adet Ø14 mm cıvata deliği, iç çap 22 mm ve kalınlık 14 mm’dir.
Malzeme kalitesi, sızdırmazlık yüzeyi, boru dış çapı ve nihai çalışma koşulları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik düz flanş |
|---|---|
| Nominal çap | DN15 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 01 |
| Dış çap (D) | 95 mm |
| İç çap (B1) | 22 mm |
| Boru dış çapı referansı (d1) | 21,3 mm |
| Cıvata dairesi (K) | 65 mm |
| Cıvata delikleri | 4 adet × Ø14 mm |
| Flanş kalınlığı (C1) | 14 mm |
| Not | Ölçüler PN10-40 / DN15 resmi referans geometrisinden alınmıştır; yüzey tipi ve malzeme sertifikası sipariş öncesi doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN15 tesisat hatlarında küçük vana, pompa, ölçüm ekipmanı, filtre ve proses bağlantılarında kullanılabilir. Basınç sınıfı, akışkanın korozif özelliği, sıcaklık, conta ve cıvata seçimi; proje şartlarına ve ilgili standartlara göre belirlenmelidir.
