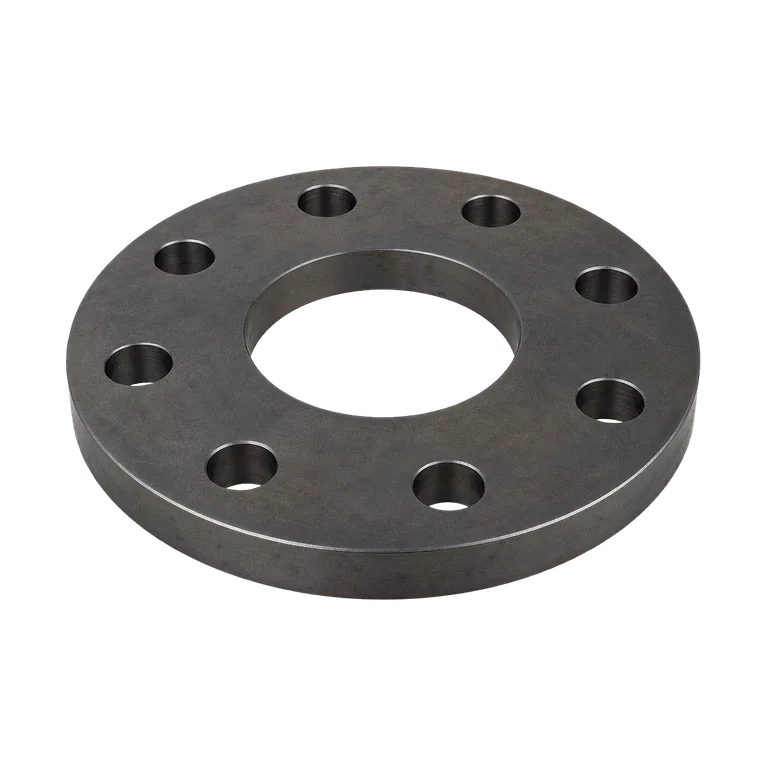

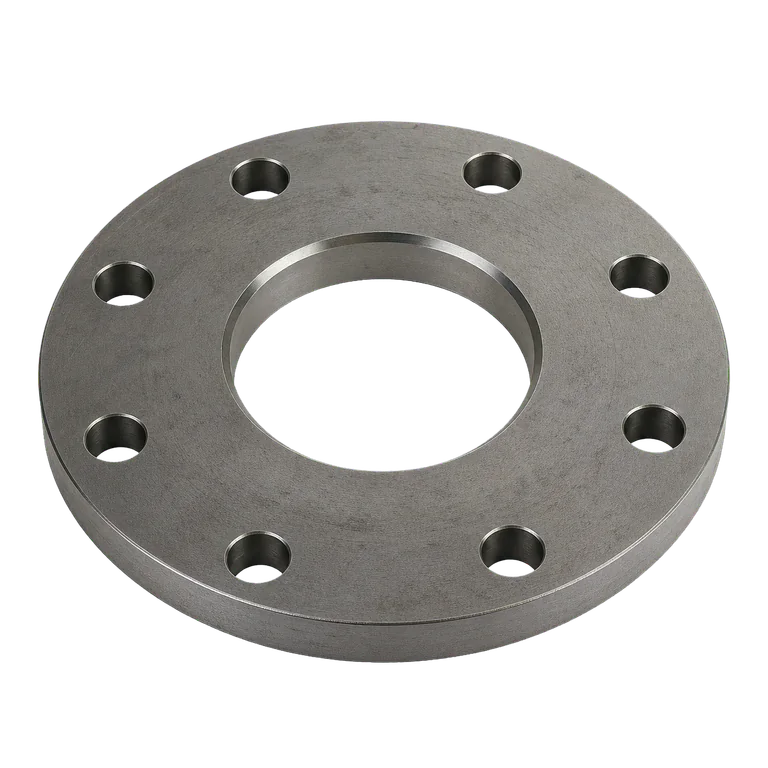

Karbon çelik düz flanş DN125 PN16, DN125 boru hatlarında flanşlı bağlantı oluşturmak için kullanılan düz tip bağlantı elemanıdır. Doğrulanabilir EN 1092-1 Tip 01 PN10-16 referans geometrisinde dış çap 250 mm, cıvata dairesi 210 mm, 8 adet Ø18 mm cıvata deliği, iç çap 141,5 mm ve kalınlık 22 mm’dir.
Malzeme kalitesi, sızdırmazlık yüzeyi, boru dış çapı ve nihai çalışma koşulları siparişten önce proje ve üretici dokümanlarıyla doğrulanmalıdır.
| Ürün tipi | Karbon çelik düz flanş |
|---|---|
| Nominal çap | DN125 |
| Nominal basınç referansı | PN16 |
| Referans standart | EN 1092-1, Tip 01 |
| Dış çap (D) | 250 mm |
| İç çap (B1) | 141,5 mm |
| Boru dış çapı referansı (d1) | 139,7 mm |
| Cıvata dairesi (K) | 210 mm |
| Cıvata delikleri | 8 adet × Ø18 mm |
| Flanş kalınlığı (C1) | 22 mm |
| Not | Ölçüler PN10-16 / DN125 resmi referans geometrisinden alınmıştır; yüzey tipi ve malzeme sertifikası sipariş öncesi doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN125 tesisat hatlarında vana, pompa, filtre, eşanjör ve proses ekipmanı bağlantılarında kullanılabilir. Basınç sınıfı, akışkanın korozif özelliği, sıcaklık, conta ve cıvata seçimi; proje şartlarına ve ilgili standartlara göre belirlenmelidir.
