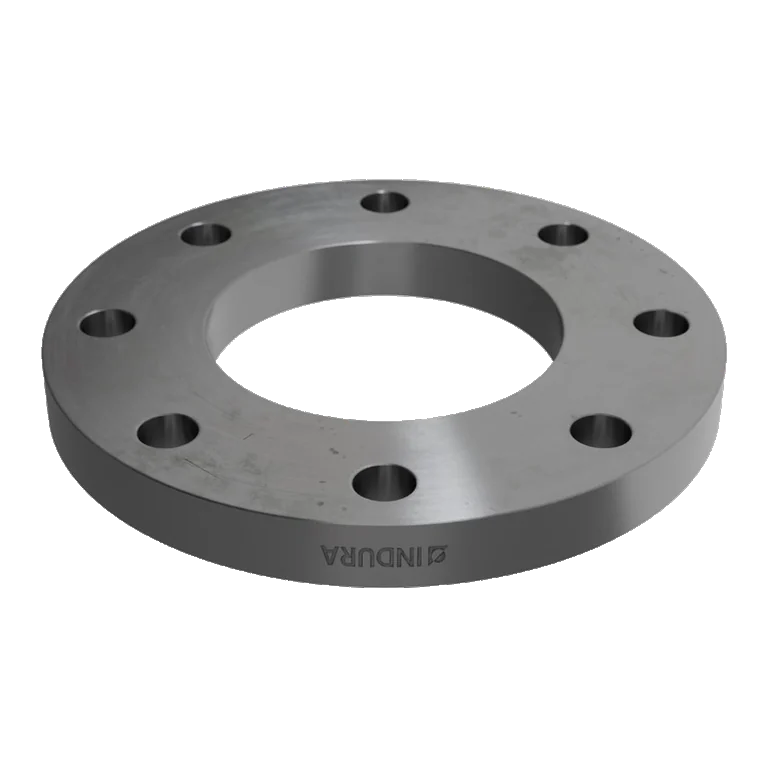

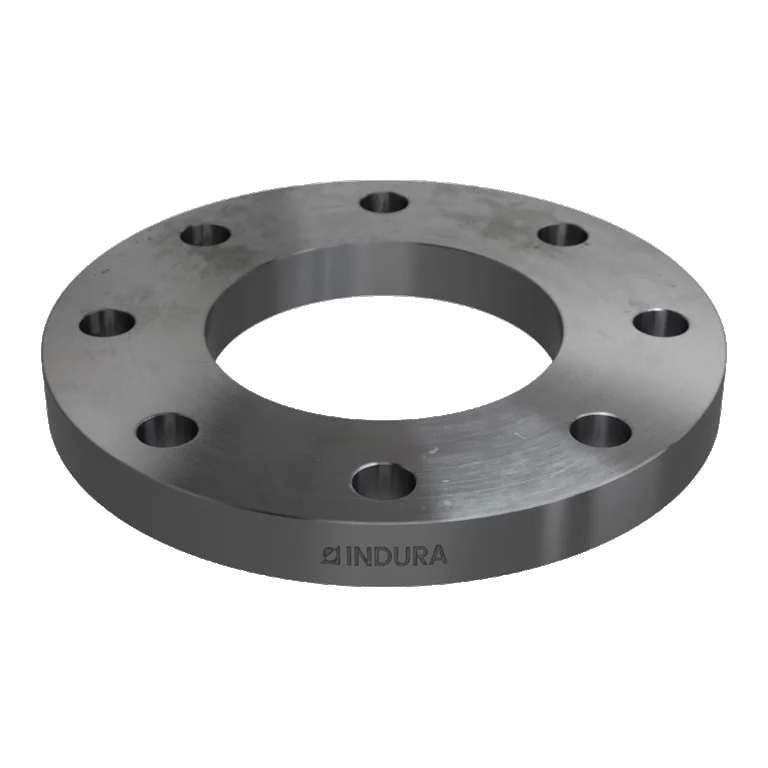

KARBON ÇELİK DÜZ FLANŞ DN100 PN16, DN100 boru hatlarında flanşlı bağlantı oluşturmak için kullanılan düz tip bağlantı elemanıdır. Doğrulanmış DN100 PN16 referans geometrisinde dış çap 220 mm, cıvata dairesi 180 mm, 8 adet Ø18 mm cıvata deliği, iç çap 116 mm ve kalınlık 22 mm’dir. Nihai malzeme sertifikası, sızdırmazlık yüzeyi, boru dış çapı ve proje koşulları siparişten önce doğrulanmalıdır.
| Ürün tipi | Karbon çelik düz flanş |
|---|---|
| Nominal çap | DN100 |
| Nominal basınç sınıfı | PN16 |
| Dış çap (D) | 220 mm |
| İç çap (B1) | 116 mm |
| Boru dış çapı referansı (d1) | 114,3 mm |
| Cıvata dairesi (K) | 180 mm |
| Cıvata delikleri | 8 adet × Ø18 mm |
| Flanş kalınlığı (C1) | 22 mm |
| Bağlantı | Flanşlı boru bağlantısı; montajda uygun cıvata/saplama ve conta gerekir |
| Not | Malzeme kalitesi, sızdırmazlık yüzeyi ve nihai boru ölçüsü sipariş/proje öncesinde doğrulanmalıdır. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
DN100 boru hatlarında vana, pompa, filtre, eşanjör ve proses ekipmanı bağlantılarında; su, ısıtma/soğutma, HVAC ve uygun endüstriyel tesisat hatlarında flanşlı sökülebilir bağlantı oluşturmak için kullanılır. Akışkan, çalışma sıcaklığı, korozyon koşulları, conta ve bağlantı elemanı seçimi proje şartlarına göre belirlenmelidir.
