GÜCÜM GMVP 270/110, 50 Hz’de 7,5 kW / 10 BG ve 1450 d/dak motorla çalışan tek kademeli sıvı halkalı monoblok vakum pompasıdır. Üreticinin Aralık 2024 tarihli teknik kataloğu bu model için DN65 emiş ve DN65 basma bağlantısı ile 50 Hz’de 150–280 m³/sa emme kapasitesini verir.
Monoblok yapı elektrik motoru ile kaplin kullanılmadan doğrudan tahrik edilir. Gücüm, pompayı kuru ve nemli/buhar içeren gazların ve belirli orandaki suyun tahliyesi için; 33–1013 mbar(a) mutlak basınç gerektiren uygulamalar için tanımlar. Sıvı halkasının oluşması ve sıcaklığın kontrolü için sürekli servis sıvısı beslemesi gerekir.

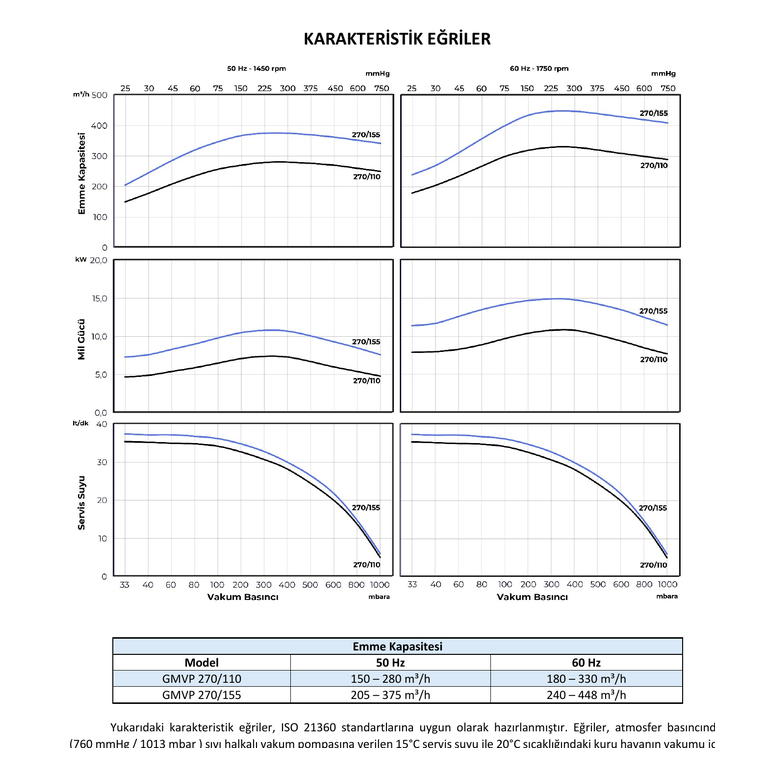

Emme kapasitesi, mil gücü ve servis suyu değeri sabit değildir; üreticinin 50 Hz karakteristik eğrisinde vakum basıncına göre seçilmelidir. Eğriler ISO 21360 koşullarında, 15 °C servis suyu ve 20 °C kuru hava için hazırlanmış olup ±%10 toleranslıdır. Eski kayıttaki “23–280 m³/sa”, “33–400 mbar” ve sabit “23 L/dak” ifadeleri güncel model kataloğuyla örtüşmediği için kullanılmamıştır.

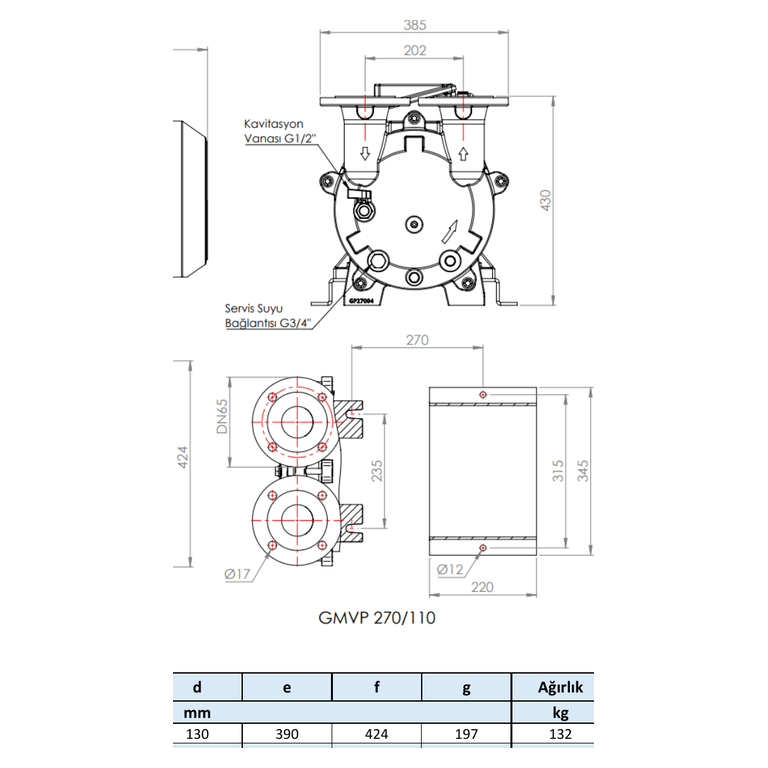

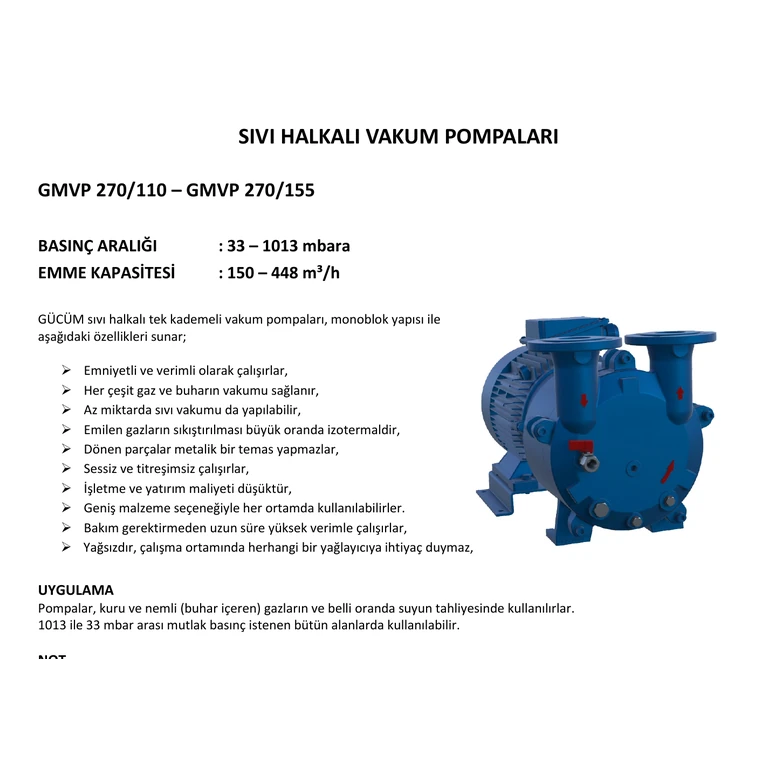

Görsel notu: Ana görsel, resmî katalogdaki GMVP 270/110–270/155 ortak seri görünümüdür; tekil 270/110 etiketli fiziksel fotoğraf değildir. Galerideki ölçü çizimi ve 50 Hz eğrisi GMVP 270/110’u doğrudan etiketler.
| Model | GMVP 270/110 |
|---|---|
| Pompa tipi | Tek kademeli sıvı halkalı, monoblok vakum pompası |
| Tahrik | Elektrik motorundan kaplinsiz doğrudan tahrik |
| 50 Hz motor | 132M – B34, 7,5 kW / 10 BG, 1450 d/dak |
| Besleme | 50 Hz; gerilim ve motor bağlantısı sipariş/etiket üzerinden doğrulanmalıdır |
| Bağlantılar | DN65 emiş / DN65 basma flanşı; servis suyu G3/4, kavitasyon vanası G1/2 |
| 50 Hz emme kapasitesi | 150–280 m³/sa |
| Mutlak basınç uygulama aralığı | 33–1013 mbar(a) |
| İzin verilen en yüksek basınç farkı | 1,1 bar |
| Servis suyu | 50 Hz eğrisinde vakum basıncına bağlıdır; referans eğride yaklaşık 35 L/dak seviyesinden düşer, sabit 23 L/dak kabul edilmez |
| Sıcaklık sınırları | Doygun hava 100 °C, kuru hava 200 °C, servis suyu 70 °C |
| Servis sıvısı | En yüksek viskozite 4 mm²/sn; en yüksek yoğunluk 1200 kg/m³ |
| Gürültü | 80 mbar vakumda 72 ±3 dB(A) |
| Teknik çizim / 50 Hz | a/b/c/d/e/f/g = 685/350/178/130/390/424/197 mm; ağırlık 132 kg |
| Karakteristik | ISO 21360 referans eğrisi; 15 °C servis suyu ve 20 °C kuru hava koşullarında, ±%10 toleransla verilmiştir |
Kullanım alanları: Kuru ve nemli/buhar içeren gazların; uygun koşullarda belirli oranda su içerebilen gaz akışlarının vakumlanması gereken endüstriyel prosesler, vakumlu tahliye ve gaz ayırma uygulamaları.
Seçim ve işletme notu: Gerçek emme kapasitesi, mil gücü ve servis suyu ihtiyacı çalışma vakumu ile değişir; resmi 50 Hz eğrisi üzerinden seçilmelidir. Gazın kimyasal uyumluluğu, gaz/sıvı sıcaklığı, servis sıvısı kalitesi ve debisi, ayırma/geri kullanım düzeni, emiş hattı kayıpları ve motor gerilimi devreye alma öncesinde teyit edilmelidir.
Servis notu: Katalog, egzoz hattından çıkan sıvının gazdan ayrılarak yeniden kullanıma uygun olabileceğini belirtir. Sipariş, bakım ve yedek parça işlemlerinde GMVP 270/110 tam modeli, motor etiketi ve malzeme/salmastra konfigürasyonu birlikte kontrol edilmelidir.
