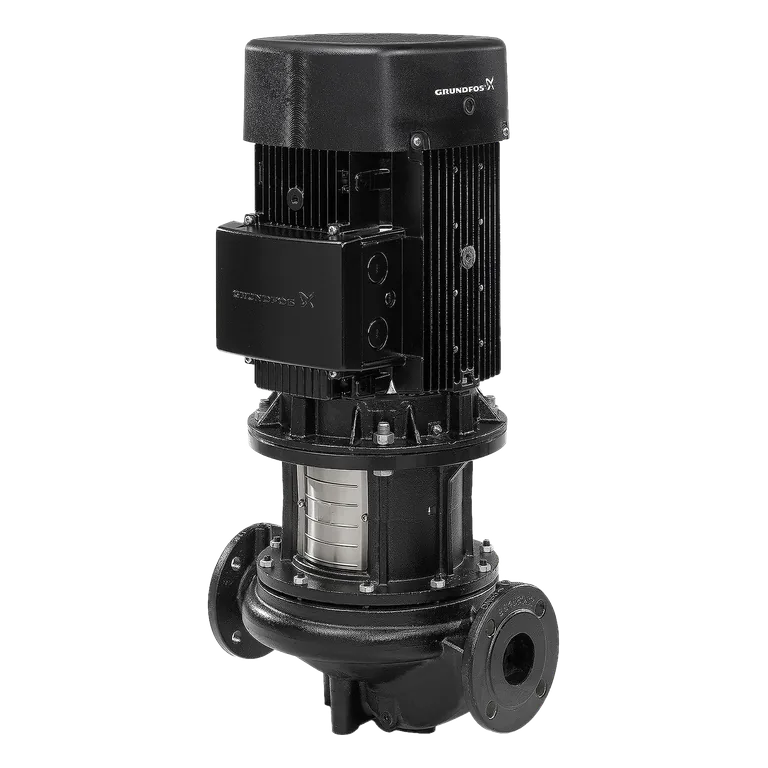

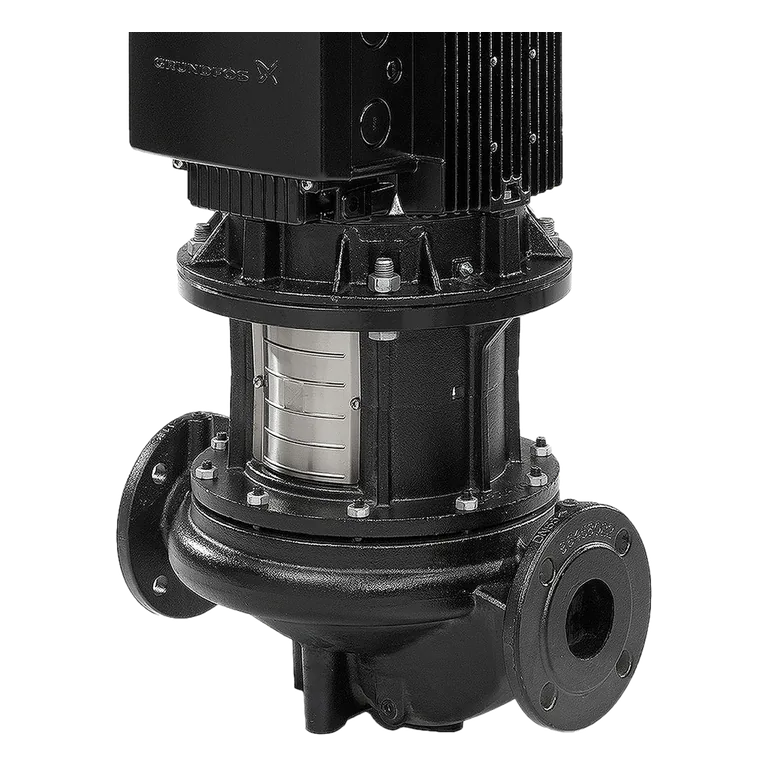

Grundfos TP 80-240/2 A-F-A-BQQE-LW1; ısıtma, soğutma, ticari bina tesisatları, bölgesel enerji ve uygun proses uygulamalarında temiz su sirkülasyonu için tasarlanmış, kuru rotorlu tek kademeli in-line santrifüj pompadır. İn-line gövde tasarımı, pompanın boru hattına doğrudan entegre edilmesine yardımcı olur.
Resmî ürün numarası 96108720 olan 3×380–415 V Δ varyantının referans çalışma noktası 67,85 m³/h @ 20,34 m’dir. Pompa 5,50 kW P2 motor gücüne, 24,0 m azami basma yüksekliğine ve DN80 PN16 bağlantılara sahiptir.
| Model / tip | TP 80-240/2 A-F-A-BQQE-LW1 |
|---|---|
| Grundfos ürün numarası | 96108720 |
| Pompa tipi | kuru rotorlu, tek kademeli in-line santrifüj pompa |
| Referans çalışma noktası | 67,85 m³/h @ 20,34 m |
| Azami basma yüksekliği | 24,0 m |
| Çark çapı | 134 mm |
| Motor gücü (P2) | 5,50 kW |
| Besleme | 3×380–415 V Δ, 50 Hz |
| Nominal akım | 11 A |
| Kalkış akımı | nominal akımın %1080–1180’i |
| Güç faktörü | 0,87–0,82 |
| Motor hızı | 2920–2940 d/d |
| Motor verim sınıfı | IE3 |
| Motor tam yük verimi | %89,2 |
| Motor tipi | 132SC, 2 kutuplu |
| Koruma sınıfı | IP55 |
| İzolasyon sınıfı | F |
| Dahili motor koruması | PTC |
| Pompa bağlantıları | DN80, DIN / EN 1092-2, PN16 |
| Flanş yüzleri arası mesafe | 360 mm |
| Azami çalışma basıncı | 16 bar (120 °C’ye kadar) |
| Sıvı sıcaklığı | -25…+120 °C |
| Ortam sıcaklığı | -30…+60 °C |
| Gövde malzemesi | EN-GJL-250 dökme demir |
| Çark malzemesi | EN-GJL-200 dökme demir |
| Mekanik salmastra | BQQE |
| Pompa eğrisi toleransı | ISO 9906:2012 3B2 |
| MEI | ≥ 0,70 |
| Net / brüt ağırlık | 90,4 / 108 kg |
| Sevkiyat hacmi | 0,395 m³ |
| Kullanım alanları | |
| Ticari ve endüstriyel yapılarda ısıtma-soğutma devreleri | |
| Klima santrali, kazan, chiller ve eşanjör sirkülasyon hatları | |
| Bölgesel ısıtma/soğutma ve temiz proses suyu transferi | |
| Uygun basınç ve sıcaklık sınırlarındaki kapalı devre temiz su tesisatları |
Ürün durumu ve seçim notu: Resmî Grundfos Product Center kaydı, 96108720 ürün numarasını üretimden kalkmış olarak gösterir. Yeni proje ve yenilemelerde güncel muadil, motor bağlantısı ve çalışma noktası ayrıca doğrulanmalıdır. Pompa yalnız temiz ve malzeme uyumluluğu sağlanmış akışkanlarda; tesisatın basınç, sıcaklık, elektrik ve motor koruma şartlarına uygun seçilmelidir.
