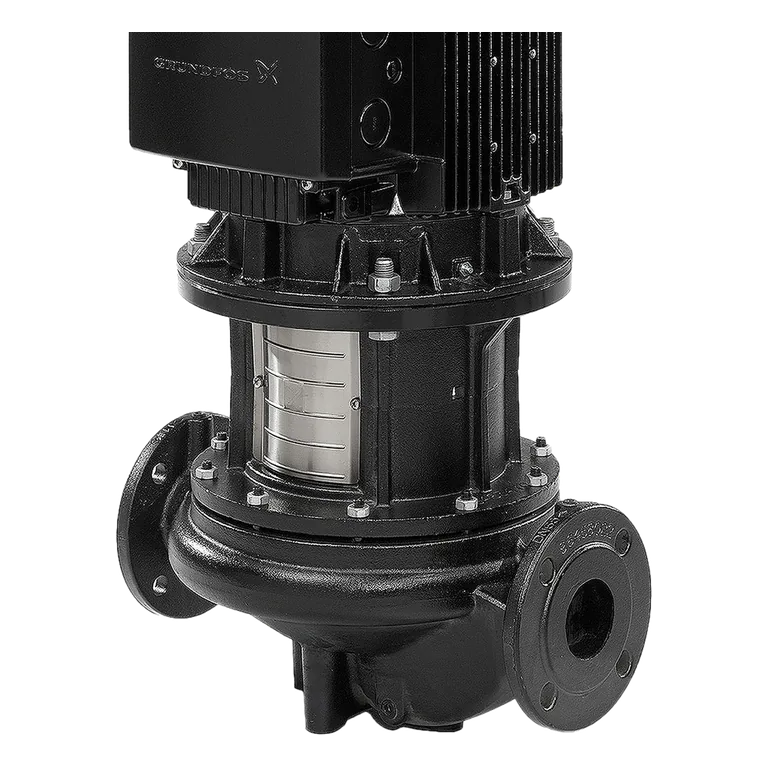

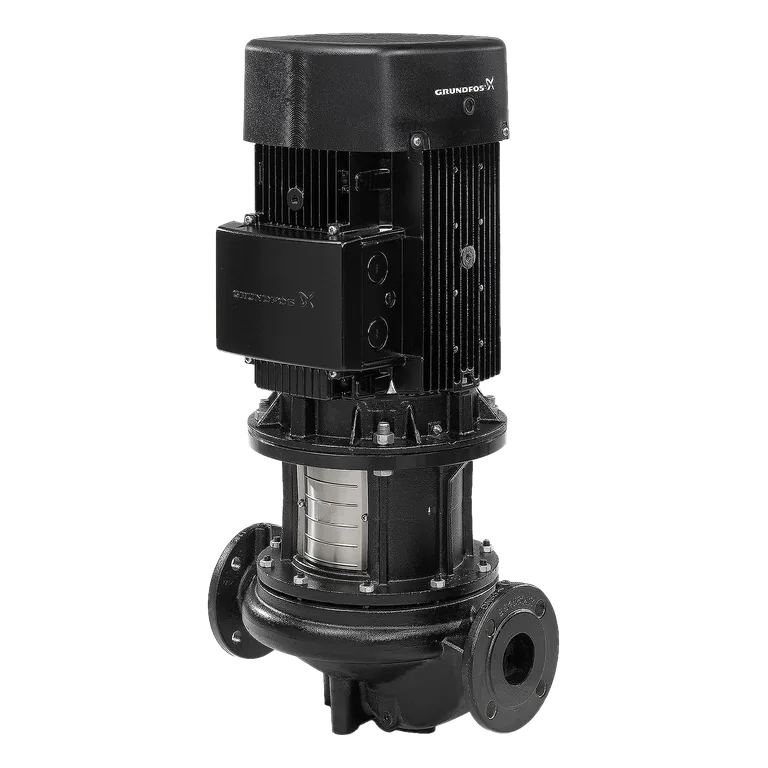

Grundfos TP 32-200/2 A-F-A-BQQE-GW1; ısıtma, soğutma, bölgesel enerji ve ticari bina tesisatlarındaki temiz su sirkülasyonu için tasarlanmış, kuru rotorlu tek kademeli in-line santrifüj pompadır. Kompakt in-line gövde yapısı, boru hattına doğrudan montaja ve bakım sırasında kolay erişime yardımcı olur.
Resmî ürün numarası 96086673 olan 3 fazlı varyantın referans çalışma noktası 13,23 m³/h @ 16,62 m’dir. Pompa 1,10 kW P2 motor gücüne, 20,0 m azami basma yüksekliğine ve DN32 PN16 bağlantılara sahiptir.
| Model / tip | TP 32-200/2 A-F-A-BQQE-GW1 |
|---|---|
| Grundfos ürün numarası | 96086673 |
| Pompa tipi | kuru rotorlu, tek kademeli in-line santrifüj pompa |
| Referans çalışma noktası | 13,23 m³/h @ 16,62 m |
| Azami basma yüksekliği | 20,0 m |
| Çark çapı | 127 mm |
| Motor gücü (P2) | 1,10 kW |
| Besleme | 3×220–240 V Δ / 380–415 V Y, 50 Hz |
| Nominal akım (Δ / Y) | 4,35 / 2,50 A |
| Motor hızı | yaklaşık 2900 d/d |
| Motor verim sınıfı | IE3 |
| Koruma sınıfı | IP55 |
| İzolasyon sınıfı | F |
| Motor koruması | dahili koruma yok; uygulamaya uygun haricî koruma seçilmelidir |
| Pompa bağlantıları | DN32, DIN / EN 1092-2, PN16 |
| Flanş yüzleri arası mesafe | 340 mm |
| Azami çalışma basıncı | 16 bar (120 °C’ye kadar) |
| Sıvı sıcaklığı | -25…+120 °C |
| Ortam sıcaklığı | -30…+60 °C |
| Gövde malzemesi | EN-GJL-250 dökme demir |
| Çark malzemesi | EN-GJL-200 dökme demir |
| Mekanik salmastra | BQQE |
| Net / brüt ağırlık | 40 / 51 kg |
| Sevkiyat hacmi | 0,162 m³ |
| Kullanım alanları | |
| Ticari yapılarda ısıtma ve soğutma devreleri | |
| Klima, kazan ve eşanjör sirkülasyon hatları | |
| Bölgesel ısıtma/soğutma ve proses suyu uygulamaları | |
| Temiz suyun uygun basınç ve sıcaklık sınırlarında kapalı devre transferi |
Ürün durumu ve seçim notu: Resmî Grundfos Product Center kaydı, 96086673 ürün numarasını üretimden kalkmış olarak gösterir. Yeni proje veya yenilemede güncel muadil ve stok durumu Grundfos/tedarikçi ile teyit edilmelidir. Pompa yalnız temiz, kimyasal olarak uyumlu akışkanlarda; basınç, sıcaklık ve motor koruma gereklilikleri göz önünde bulundurularak seçilmelidir.
