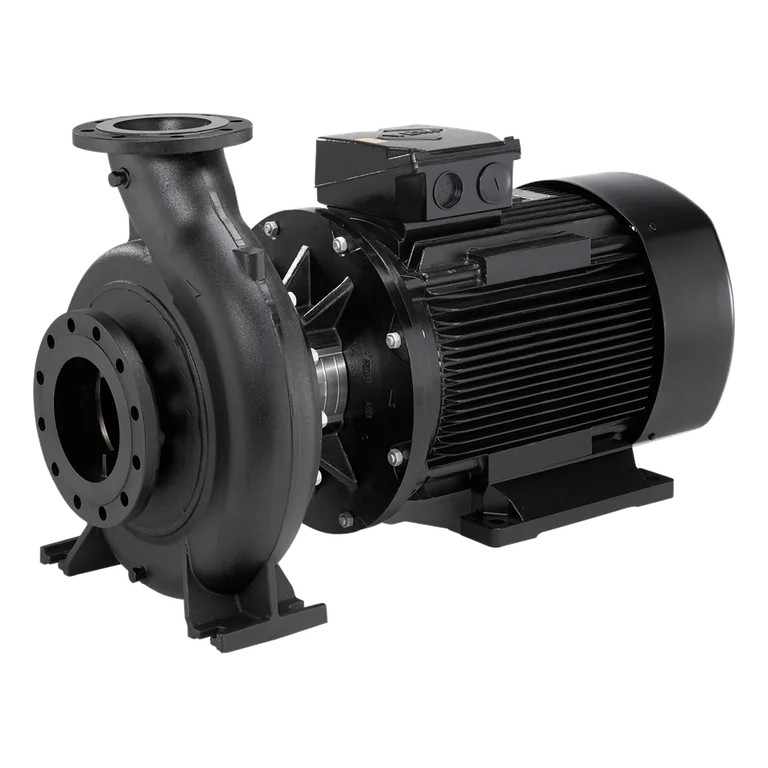

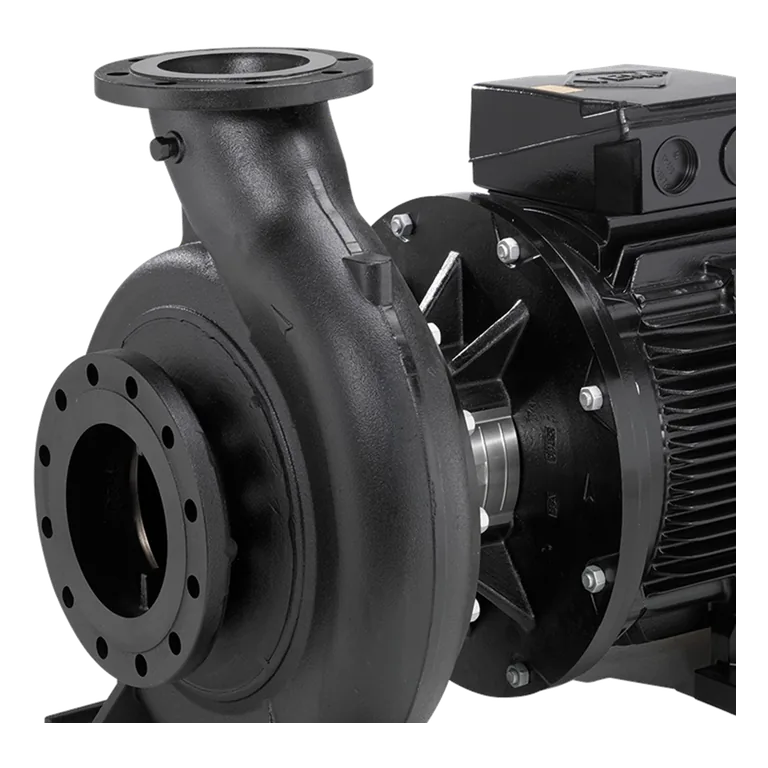

Grundfos NB 32-160/163 AAF2AESBQQEKW1; proses suyu, HVAC ve genel sıvı transferi uygulamaları için tasarlanmış, yatay monoblok yapıda tek kademeli uçtan emişli santrifüj pompadır. Pompa, motora yakın kaplinli olarak bağlanır; kompakt yapısı sayesinde makine ve tesisat devrelerine uygundur.
Resmî ürün numarası 97925279 olan 400 V / 50 Hz varyantının nominal çalışma noktası 29,4 m³/h @ 28,991 m’dir. 4 kW IE3 motor; 3×380–415 V Δ besleme ile çalışır. DN50 emiş ve DN32 basma bağlantıları; PN16 tesisat devreleri için uygundur.
| Model / tip | NB 32-160/163 AAF2AESBQQEKW1 |
|---|---|
| Grundfos ürün numarası | 97925279 |
| Pompa tipi | Yatay monoblok, tek kademeli uçtan emişli santrifüj pompa |
| Nominal debi | 29,4 m³/h |
| Nominal basma yüksekliği | 28,991 m |
| Çark çapı | 163 mm gerçek / 160 mm nominal |
| Hidrolik hız | yaklaşık 2920 d/d |
| Motor gücü (P2) | 4 kW |
| Motor | 2 kutup, IEC 112MC, IM V1/B5 |
| Besleme | 3×380–415 V Δ, 50 Hz |
| Nominal akım | 7,9 A |
| Motor hızı | yaklaşık 2920–2940 d/d |
| Kalkış akımı | nominal akımın %1000–1110’u |
| Güç faktörü (cos φ) | 0,87 |
| Motor verim sınıfı | IE3 |
| Tam yük motor verimi | %88,1 |
| Motor koruma sınıfı | IP55 |
| İzolasyon sınıfı | F |
| Sıcaklık koruması | PTC termistör |
| Emiş / basma bağlantısı | DN50 / DN32, EN 1092-2 Form F2, PN16 |
| Azami işletme basıncı | 16 bar |
| Sıvı sıcaklığı | -25…+120 °C |
| Azami ortam sıcaklığı | +60 °C |
| Hidrolik verim indeksi | MEI 0,59 |
| Pompa gövdesi | dökme demir, EN-GJL-250 / ASTM 35 |
| Çark | dökme demir, EN-GJL-200 / ASTM 30 |
| Mil | paslanmaz çelik, EN 1.4301 / AISI 304 |
| Aşınma halkası | pirinç, CuZn34Mn3Al2Fe1-C |
| Elastomerler | EPDM |
| İç kaplama | CED elektro-kaplama |
| Mekanik salmastra | tekli BQQE |
| Mil çapı | 24 mm |
| Yataklama | gresli standart yatak |
| Net / brüt ağırlık | 64 / 74 kg |
| Sevkiyat hacmi | 0,178 m³ |
| Kullanım alanları | |
| HVAC ısıtma, soğutma ve sirkülasyon devreleri | |
| Endüstriyel proses suyu ve sıvı transferi | |
| Su temini, basınçlandırma ve genel tesisat uygulamaları | |
| Uygun sıvı özelliklerinde endüstriyel soğutma devreleri |
Seçim notu: Pompa seçimi; gerçek çalışma noktası, NPSH koşulları, sıvı sıcaklığı, tesisat basıncı ve akışkan uyumluluğuyla birlikte yapılmalıdır. Katı partikül içeren, aşındırıcı veya kimyasal sıvılar için BQQE salmastra ve malzeme uygunluğu ayrıca doğrulanmalıdır.
