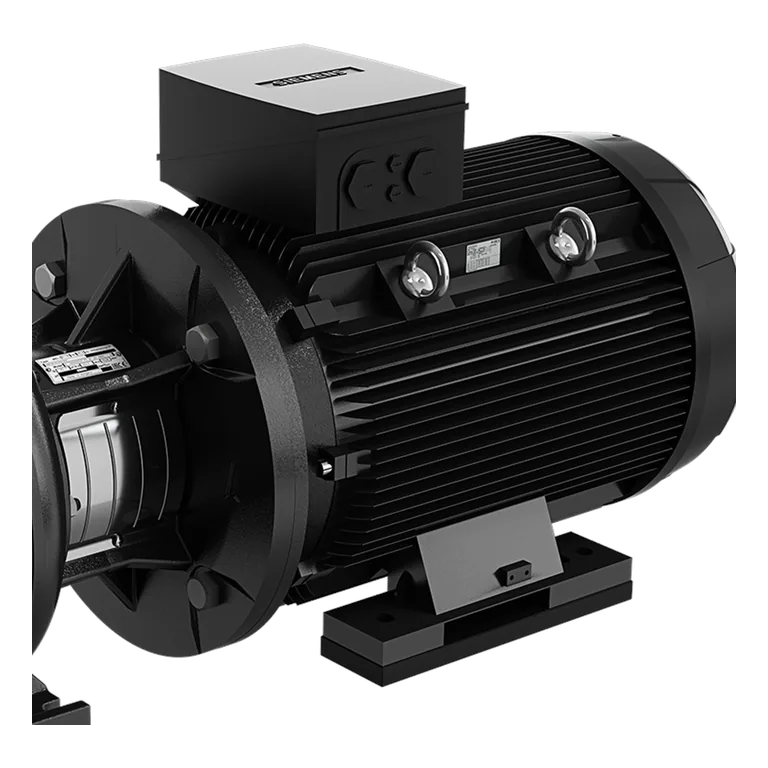

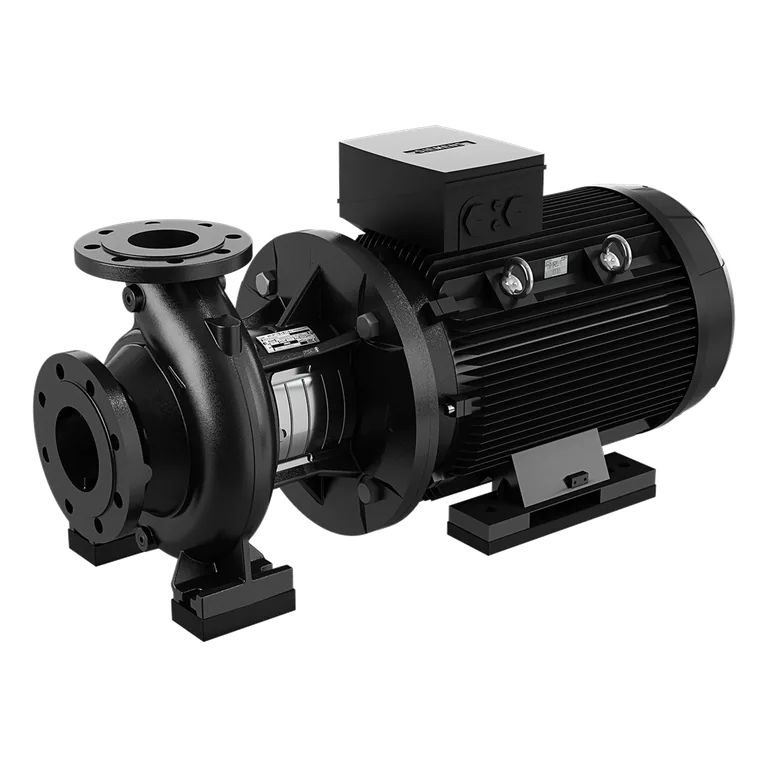

Grundfos NB 125-315/317 AASF2AESDAQFRW3; proses suyu, HVAC, endüstriyel sirkülasyon ve sıvı transferi uygulamaları için tasarlanmış, rijit kaplinli yatay tek kademeli uçtan emişli santrifüj pompadır. Pompa ve motor aynı şase üzerinde monoblok/rijit kaplinli yapıdadır; EN 1092-2 PN16 flanşlarıyla tesisata bağlanır.
Resmî ürün numarası 99148576 olan 50 Hz varyantının nominal çalışma noktası 236,8 m³/h @ 31,76 m’dir. 30 kW, dört kutuplu motor; 3×380–420 V Δ / 660–725 V Y besleme ile çalışır. DN150 emiş ve DN125 basma bağlantıları; yüksek debili proses ve sirkülasyon devreleri için uygundur.
| Model / tip | NB 125-315/317 AASF2AESDAQFRW3 |
|---|---|
| Grundfos ürün numarası | 99148576 |
| Pompa tipi | Rijit kaplinli yatay, tek kademeli uçtan emişli santrifüj pompa |
| Nominal debi | 236,8 m³/h |
| Nominal basma yüksekliği | 31,76 m |
| Çark çapı | 317 mm gerçek / 315 mm nominal |
| Motor gücü (P2) | 30 kW |
| Motor | 4 kutup, IEC 200LA, IM B35 |
| Besleme | 3×380–420 V Δ / 660–725 V Y, 50 Hz |
| Nominal akım | 55,5–50,0 A Δ / 32,0–29,0 A Y |
| Motor hızı | yaklaşık 1470 d/d |
| Kalkış akımı | nominal akımın %720’si |
| Güç faktörü (cos φ) | 0,90 |
| Motor verim sınıfı | IE2 |
| Tam yük motor verimi | %92,5 |
| Motor koruma sınıfı | IP55 |
| İzolasyon sınıfı | F |
| Sıcaklık koruması | PTC termistör |
| Emiş / basma bağlantısı | DN150 / DN125, EN 1092-2 Form F2, PN16 |
| Azami işletme basıncı | 16 bar |
| Sıvı sıcaklığı | 0…+140 °C |
| Ortam sıcaklığı | -30…+60 °C |
| Hidrolik verim indeksi | MEI 0,68 |
| Pompa gövdesi | dökme demir, EN-GJL-250 |
| Çark | dökme demir, EN-GJL-200 |
| Mil | paslanmaz çelik, EN 1.4301 / AISI 304 |
| Aşınma halkası | pirinç, CuZn34Mn3Al2Fe1-C |
| Elastomerler | EPDM |
| Mekanik salmastra | tekli DAQF |
| İç kaplama | CED elektro-kaplama |
| Net / brüt ağırlık | 428 / 460 kg |
| Sevkiyat hacmi | 0,951 m³ |
| Kullanım alanları | |
| Endüstriyel proses suyu ve sıvı transferi | |
| HVAC ısıtma, soğutma ve sirkülasyon sistemleri | |
| Su temini, basınçlandırma ve genel tesisat devreleri | |
| Uygun sıvı özelliklerinde endüstriyel soğutma devreleri |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim notu: Pompa seçimi; çalışma noktası, NPSH koşulları, sıvı sıcaklığı, glikol/kimyasal konsantrasyonu ve tesisat basıncıyla birlikte yapılmalıdır. Akışkanın katı partikül içeriği ile DAQF salmastra ve EPDM malzeme uyumluluğu ayrıca doğrulanmalıdır.
